11KV middenspanningsschakelaar, vacuümstroomonderbreker-isolatieschakelaar
Cotenele is een professionele Chinese fabrikant van 11KV middenspanningsschakelaars, vacuümstroomonderbrekerisolatieschakelaars, gespecialiseerd in kerncomponenten van 12 kV-40,5 kV schakelapparatuur. Onze producten worden veel gebruikt in onderstations, hernieuwbare energie, industriële energiedistributie en spoorwegsystemen. Deze twee kerncomponenten van de middenspanningsringhoofdeenheid zijn van cruciaal belang voor het bouwen van een veerkrachtige elektrische infrastructuur voor industriële installaties en moderne slimme netwerken.
In moderne middenspanningsstroomdistributiesystemen zijn vacuümstroomonderbrekers en scheidingsschakelaars twee essentiële componenten die de operationele veiligheid en systeembetrouwbaarheid garanderen.
Bij Cotenele hebben we deze kerncomponenten geleverd aan meerdere 110 kV-substations, windenergiecentrales en fotovoltaïsche projecten, waarbij stabiele schakelprestaties en foutbeveiliging van cruciaal belang zijn.
Hoewel beide apparaten zijn geïnstalleerd in middenspanningsschakelaars en Ring Main Units (RMU's), vervullen ze fundamenteel verschillende maar complementaire rollen:
Vacuümstroomonderbreker:Verantwoordelijk voor storingsbeveiliging
Isolatieschakelaar:Verantwoordelijk voor veilige isolatie en onderhoud
De 11KV middenspanningsschakelaar met vacuümstroomonderbrekerisolatieschakelaar vormt de hoeksteen van een veilig, regelbaar en gemakkelijk te onderhouden stroomdistributiesysteem.
Productmodel
| KD | V | 12 | D | 1250 | 25 |
| Bedrijf code |
Vacuümstroomonderbreker Bedieningsmechanisme | Beoordeeld spanning |
Aardingstype | Beoordeeld huidig |
Geschat Kortstondig bestand tegen stroom |
Wat is een vacuümstroomonderbreker?
De vacuümstroomonderbreker is een elektrisch schakelapparaat dat vacuüm gebruikt als boogdovend medium om de stroom af te sluiten.
Werkingsprincipe:Wanneer er een fout optreedt, worden de vaste en beweegbare contacten in een afgedichte vacuümonderbreker gescheiden. Deze actie zal een boog genereren die bestaat uit geïoniseerde metaaldamp. In een bijna volledig vacuümomgeving kan geen enkel gas echter de verbranding van een boog ondersteunen. Metaaldamp zal snel opnieuw condenseren op het contactoppervlak, waardoor de boog vrijwel onmiddellijk wordt gedoofd. Dit proces kan fouten snel isoleren en energieverlies zoveel mogelijk minimaliseren.
Belangrijkste componenten:De kern is de vacuümonderbreker, waarin de contacten zijn ondergebracht. Een Arc Shield beschermt de kamer tegen verontreiniging met metaaldampen. Een actuatormechanisme (veer, magnetisch of motor) drijft het bewegende contact aan via bedieningsstangen, terwijl een isolerende behuizing ondersteuning en diëlektrische sterkte biedt.
Wat is een lastscheider?
Een lastscheider is een elektrisch onderdeel van het middenspanningsschakelapparaat of de ringhoofdeenheid in het moderne energiesysteem. De belangrijkste functie van dit schakelapparaat is dat het, in gesloten positie, de normale belastingsstroom voert. In de open positie biedt het een betrouwbare isolatieafstand om de veiligheid te garanderen voor personeel dat aan een circuit werkt.
Functionaliteit:Het is ontworpen om normale belastingsstromen veilig te maken en te onderbreken, maar is niet in de eerste plaats bedoeld om hoge foutstromen (kortsluitingen) te onderbreken. De isolatieschakelaar is gedurende een bepaalde beperkte tijd bestand tegen kortsluitstroom totdat de stroomopwaartse beveiligingscomponent de fout in abnormale situaties opheft.
Soorten:
Luchtgeïsoleerd:Dit type werkschakelaar is geschikt voor het schakelen van transformatoren, kabels en motoren in stroomdistributienetwerken.
Gasgeïsoleerd:Dit type scheidingsschakelaar maakt meestal gebruik van SF6- of SF6-vrije technologie, ze hebben de kenmerken van een compacte voetafdruk en hoge prestaties, ideaal voor metaalomsloten schakelapparatuur en toepassingen waar de ruimte beperkt is.

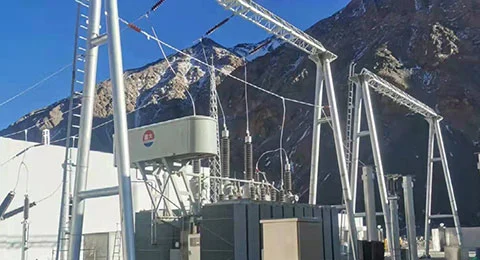

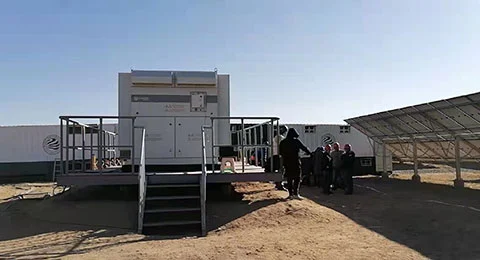

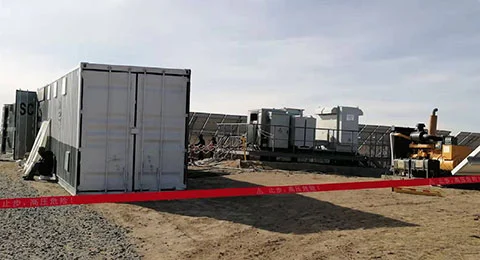

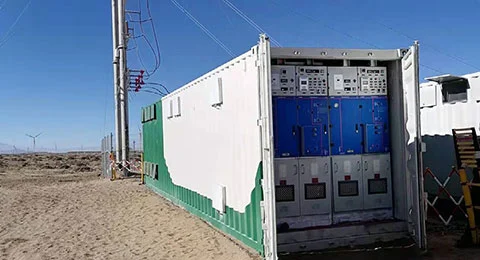

Toepassingsscenario's
Met ervaring in projecten als:
110kV-substations
Offshore windenergieprojecten
1600MW fotovoltaïsche basissen
Spoorweginfrastructuur (spoorweg Sichuan-Tibet)
De 11KV middenspanningsschakelaar Vacuümstroomonderbreker Isolatieschakelaar wordt veel toegepast in:
1. Stroomonderstations
Beveiliging van transformatoren en feeders
Zorgen voor stabiliteit van het net
2. Hernieuwbare energie
Het omgaan met veelvuldig schakelen
Beheer van stroomschommelingen
3. Industriële energiesystemen
Staalfabrieken, mijnbouw, petrochemie
Bescherming van apparatuur bij hoge belasting
4. Spoorwegen en infrastructuur
Stabiele tractievoeding
Hoge betrouwbaarheidseisen
5. Commerciële en gemeentelijke systemen
Ziekenhuizen, datacentra, metrosystemen
Technische parameters
| SN | Inhoud | Eenheid | Technisch Pormeter |
| 1 | Weerstand hoofdcircuit | uΩ | ≤60 |
| 2 | Over reizen | mm | 2-3 |
| 3 | Ruimte tussen open contacten | mm | 8-10 |
| 4 | Contactbounceduur bij sluitingsoperatie | mevrouw | ≤2 |
| 5 | Gemiddelde openingssnelheid | mevrouw | 1-1,6 |
| 6 | Gemiddelde sluitsnelheid | mevrouw | 0,6-1,2 |
| 7 | Uit gelijktijdigheid van contactopening | mevrouw | ≤2 |
| 8 | Buiten de gelijktijdigheid van het sluiten van contacten | mevrouw | ≤2 |

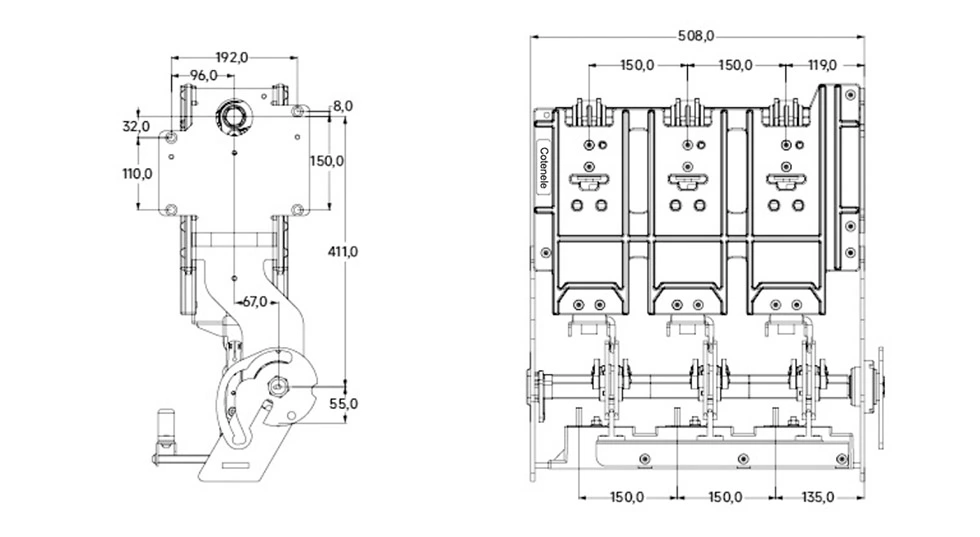

Uiterlijk en dimensie
Waarom kiezen voor Cotenele?
1. Echte productiecapaciteit
30.000㎡ productiebasis in Yueqing
Focus op schakelcomponenten van 12 kV–40,5 kV
2. Bewezen technische ervaring
Geleverd aan wind-, zonne-, spoorweg- en overzeese mijnbouwprojecten
Geverifieerde prestaties in ruwe omgevingen
3. Gecertificeerd kwaliteitssysteem
ISO9001 / ISO14001 / ISO45001
Typetestrapporten van nationale laboratoria
4. Continu onderzoek en ontwikkeling
3 generaties RHSV-milieuschakelapparatuurtechnologie
Meerdere gepatenteerde ontwerpen
5. Groen en Toekomstgericht
SF6-vrije oplossingen
Certificeringen "Green Factory" en "Green Supply Chain".
Veelgestelde vragen
1. Wat is de functie van een vacuümstroomonderbreker in 11 kV-schakelapparatuur?
De vacuümstroomonderbreker (VCB) is verantwoordelijk voor het beschermen van het elektrische systeem door automatisch foutstromen zoals kortsluiting en overbelasting te onderbreken.
Het zorgt voor een snelle foutoplossing en voorkomt schade aan apparatuur in 11kV-distributienetwerken.
2. Wat is het belangrijkste verschil tussen een VCB en een scheider?
Een vacuümstroomonderbreker is een beveiligingsapparaat dat wordt gebruikt om ernstige foutstromen (zoals kortsluitstromen) automatisch af te sluiten. Een lastscheider is een schakelapparaat dat is ontworpen om normale belastingsstromen veilig te maken en te onderbreken en een zichtbaar isolatiepunt voor de veiligheid te bieden; het kan foutstromen niet betrouwbaar onderbreken.
3. Waarom zijn vacuümstroomonderbrekers milieuvriendelijk ontworpen?
In tegenstelling tot technologieën van met zwavelhexafluoride gas geïsoleerde stroomonderbrekers, gebruiken vacuümstroomonderbrekers geen broeikasgassen om bogen te doven. Ze werken volgens een eenvoudig vacuümprincipe, zijn milieuvriendelijk en voldoen aan de wettelijke vereisten die pleiten voor milieuvriendelijkere energieoplossingen wereldwijd.
4. Hebben lastscheiders onderhoud nodig?
Ja, maar het niveau is afhankelijk van het type. Luchtgeïsoleerde lastscheiders kunnen periodieke inspectie en contactreiniging vereisen. Gasgeïsoleerde materialen (zoals zwavelhexafluoride) zijn doorgaans "permanent afgedicht" en vereisen geen frequent onderhoud. Kotner biedt deze twee soorten producten aan om aan verschillende gebruiksbehoeften te voldoen.
5. Kan een 11KV middenspanningsschakelaar met vacuüm-stroomonderbreker-isolatieschakelaar worden gebruikt voor bescherming?
Standaard stroomonderbrekers zijn niet in staat foutstromen af te sluiten. Maar als ze worden gebruikt in combinatie met zekeringen (zoals in apparaten met schakelaarzekeringcombinaties), kunnen de scheidingsschakelaars een beveiligingsfunctie bieden. De zekering zal de foutstroom onderbreken en vervolgens zullen de scheiders het circuit isoleren.
6. Hoe ondersteunen VCB’s de groei van hernieuwbare energie?
Als de zonne- en windenergiesystemen aanzienlijke fluctuaties in de stroomopbrengst ervaren en frequent moeten schakelen, zijn de VCB's geschikt voor deze toepassingen omdat ze frequente schakeloperaties aankunnen zonder prestatieverlies en snelle foutoplossingsmogelijkheden bieden, zodat dit de stabiliteit van het net kan garanderen.
