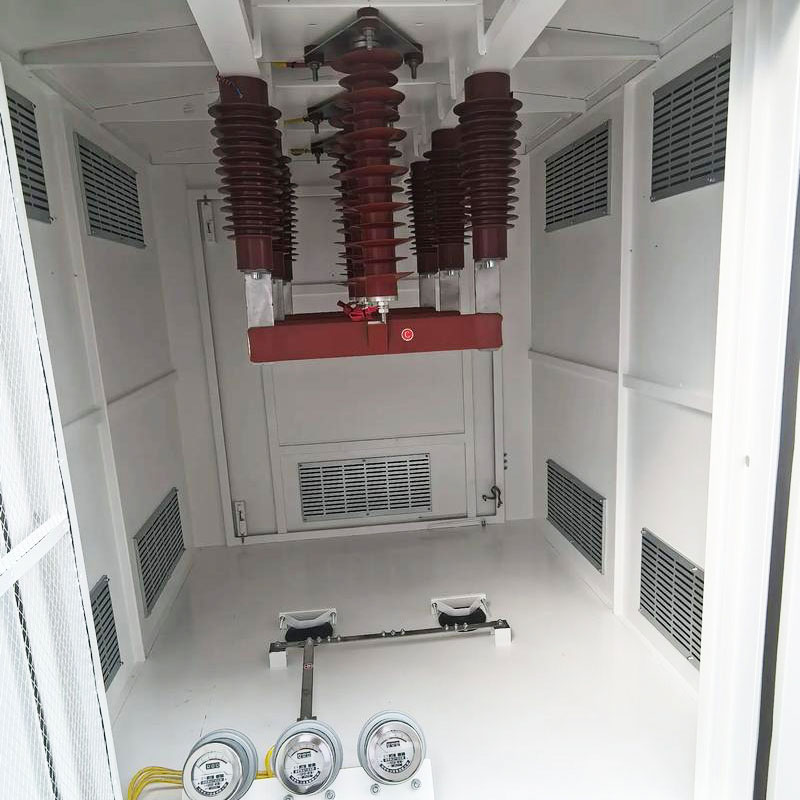

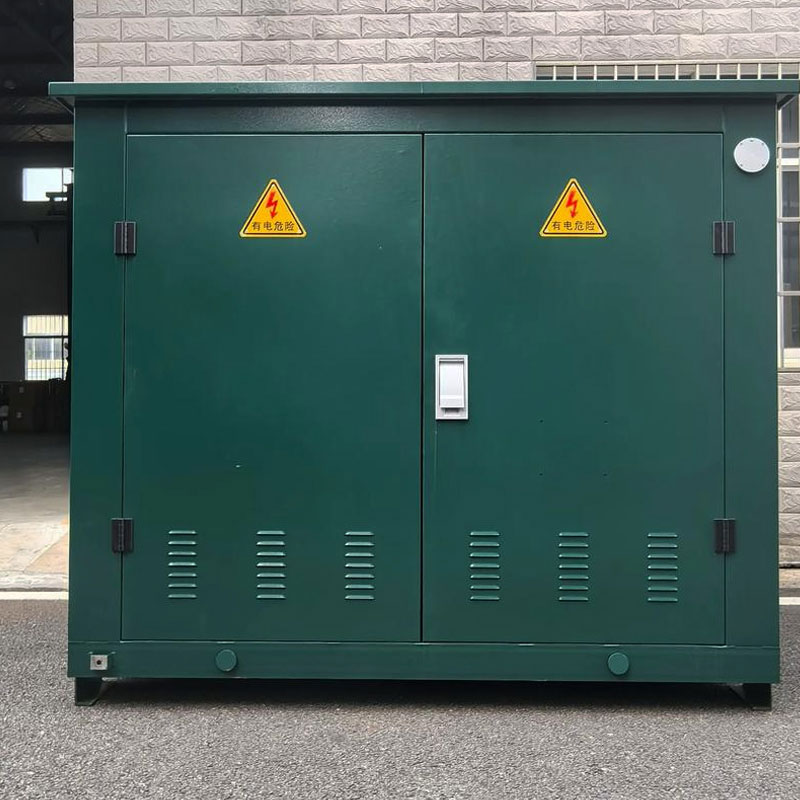

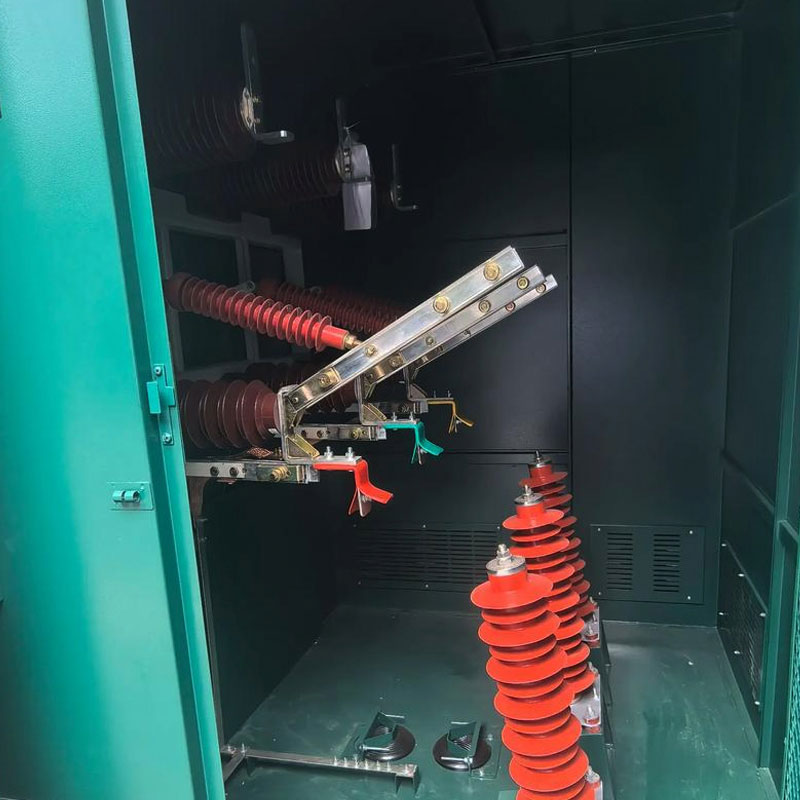

33KV elektrische gezamenlijke box kabeldistributieschakelaar

Cotenele is een van de bekende fabrikanten van elektrische apparatuur in China. Onze 33KV elektrische gezamenlijke box kabeldistributieschakelaar is een veelgebruikt stroomdistributieapparaat voor binnen of buiten in 33kV transmissie- en distributienetwerken. De primaire functie is het mogelijk maken van vertakking, overdracht en combinatie van elektrische energie in kabellijnen, evenals (in specifieke modellen) lijnsegmentatie en -controle. In hoogspanningsstroomsystemen dient het als knooppunt voor kabellijnen, waarbij de inkomende stroom van de ene hoofdlijn naar meerdere uitgaande lijnen wordt gedistribueerd, waardoor de straal van de stroomtoevoer wordt vergroot, de totale projectkosten worden verlaagd en de flexibiliteit en betrouwbaarheid van de levering worden verbeterd.

Belangrijkste technische parameters

Productwerkingsprincipe

Het werkingsprincipe van het 33KV elektrische verbindingskastkabeldistributieschakelapparaat is gebaseerd op de huidige verdelingsactie van parallelle circuits.

1. Stroominvoer: Hoogspanningskabels introduceren elektrische energie via inkomende accessoires en voeden de inkomende terminals van rails (koperen staven) of SF6-schakelaars in de doos.

2. Verzameling van verzamelrails: elektrische energie wordt verzameld op de driefasige verzamelrail in de doos.

3. Aftakuitgang: Meerdere uitgaande kabels worden gelijktijdig aangesloten op dezelfde faserail via kabelfittingen (basistype), of worden naar buiten geleid vanaf de uitgaande kant van de schakelaar (schakelaartype).

4. Beveiliging en bewaking: tijdens bedrijf onderdrukt de bliksemafleider in realtime de overspanning; Spanningsindicator en (optionele) foutindicator worden gebruikt om de status van het circuit te bewaken. Indien uitgerust met een lastisolatieschakelaar kan het circuit tijdens onderhoud worden losgekoppeld, waardoor een duidelijk isolatiepunt ontstaat.

Het werkbereik van het 33KV elektrische verbindingskastkabeldistributieschakelapparaat

Het spanningsniveau van 33 kV bepaalt dat deze apparatuur voornamelijk wordt gebruikt in grote stroomdistributiesystemen:

• Stedelijke kerndistributienetwerken: Als aanvulling op de 33kV-ringhoofddoos wordt de 33KV elektrische verbindingsdoos vaak gebruikt als kabeldistributienetwerkknooppunt in drukke straten en commerciële centra, waardoor de landbezetting wordt verminderd.
• Industriële en mijnbouwbedrijven: In sommige grote fabrieken kunnen gebruikers ook de stroom van het 33kV-hoofdstation naar de onderstations in elke werkplaats distribueren via 33kV-kabelaftakdozen.
• Hernieuwbare energiecentrales:

1. Windenergie: In windenergiecentrales worden 33KV elektrische verbindingskasten gebruikt om de verzamellijnen van meerdere windturbines met elkaar te verbinden.
2. Zon-PV: In grote fotovoltaïsche energiecentrales wordt de middenspanningskabelaftakdoos gebruikt om de 33 kV-kasttransformator en de lijnen daartussen aan te sluiten, en om verbinding te maken met het step-up-substation.

• Transport en infrastructuur: 33kV-kabelaftakdozen worden ook gebruikt als tussenliggende overdrachts- en distributiepunten voor langeafstandskabellijnen in energiesystemen voor infrastructuurconstructies zoals snelwegen, tunnels en luchthavens.

Gebruiksvoorzorgsmaatregelen voor de 33KV elektrische verbindingskast

1. Aanpassingsvermogen aan de omgeving:

• Houd bij hoogtes boven de 1000 meter rekening met een verminderde externe isolatiesterkte; specificeer een plateautype-ontwerp aan de fabrikant.
• In gebieden met veel zoutnevel of een hoge luchtvochtigheid moet de behuizing van het 33KV elektrische verbindingskastkabeldistributieschakelapparaat gemaakt zijn van 316L roestvrij staal en moet de behuizingscoating worden verbeterd met anticorrosiemaatregelen.

2. Waterdichting en preventie van onderdompeling: Hoewel deze kabelaftakdoos een hoog beschermingsniveau heeft, kan er bij waterophoping in de kabelsleuf of funderingsput ervoor zorgen dat de kabelaccessoires langdurig in water worden ondergedompeld, wat tot storingen kan leiden. Daarom is het noodzakelijk om voor een soepele afvoer te zorgen.

3. Voorkom verkeerde bediening: voor 33KV elektrische verbindingskastkabeldistributieschakelaars met lastisolatieschakelaars is het noodzakelijk om de huidige status van het circuit te bevestigen vóór gebruik. Gelieve de scheider niet te openen of te sluiten wanneer deze onder spanning staat, tenzij de schakelaar geschikt is om de belasting te ontkoppelen.

4. Aardingsvereisten: De behuizing van het 33KV elektrische verbindingskastkabeldistributieschakelapparaat moet op betrouwbare wijze geaard zijn en de aardingsdraadverbinding van de kabelafschermingslaag moet correct en gestandaardiseerd zijn, om de veiligheid van het personeel te garanderen.

5. Vochtpreventie: Voor 33KV luchtgeïsoleerde elektrische verbindingskastkabeldistributieschakelapparatuur (blootliggende koperen staven) moeten verwarmings- en ontvochtigingsapparaten worden geïnstalleerd om kruipen of kortsluiting veroorzaakt door condensatie te voorkomen.

Hoe selecteert u de juiste kabeldistributieschakelaar?

Bevestig de volgende belangrijkste technische parameters en configuraties wanneer u selecteert:

1. Nominale spanning: De nominale spanning van het kabeldistributieschakelapparaat moet overeenkomen met de nominale systeemspanning van 33KV/35kV (de maximale spanning is 40,5 kV)

2. Nominale stroom: De nominale stroom van de hoofdrail van een 33 kV-kabeldistributieschakelaar is gewoonlijk 630 A, maar we moeten nog steeds de geschikte stroom selecteren op basis van de werkelijke belastingsstroom. Als u een hogere stroom nodig heeft, neem dan eerst contact op met de fabrikant en pas de producten aan uw vereisten aan.

3. Aantal circuits: Bepaal de vereiste lijnconfiguratie, zoals één ingang en hoeveel uitgangslijnen of hoeveel ingangs- en uitgangslijnen.

4. Overschakelen vereist of niet:

• Voor pure kabelaftakking met lage bedrijfsfrequentie: kies voor een basis kabelaftakdoos.
• Voor foutisolatie, ringnetwerkvoeding of onderhoud van isolatiepunten: kies een kabelaftakdoos van het type lastscheidingsschakelaar.

5. Isolatiemethode: Het wordt aanbevolen om een ​​volledig geïsoleerde en volledig afgedichte kabelaftakdoos in Europese stijl te gebruiken (met behulp van geprefabriceerde siliconenrubber of EPDM-connectoren) om een ​​hoge veiligheid te garanderen en geschikt te zijn voor gebruik buitenshuis.

6. Materiaal van de behuizing: Het wordt over het algemeen aanbevolen om roestvrijstalen kabelaftakdozen te gebruiken voor gebruik buitenshuis. Voor zeer corrosieve gebieden moet u de 316 roestvrijstalen schaal kiezen.

7. Extra functie: Bepaal of bliksemafleiderbeveiliging, foutindicator of intelligente monitoring (DTU/FTU-interface) vereist is voor distributieautomatisering.

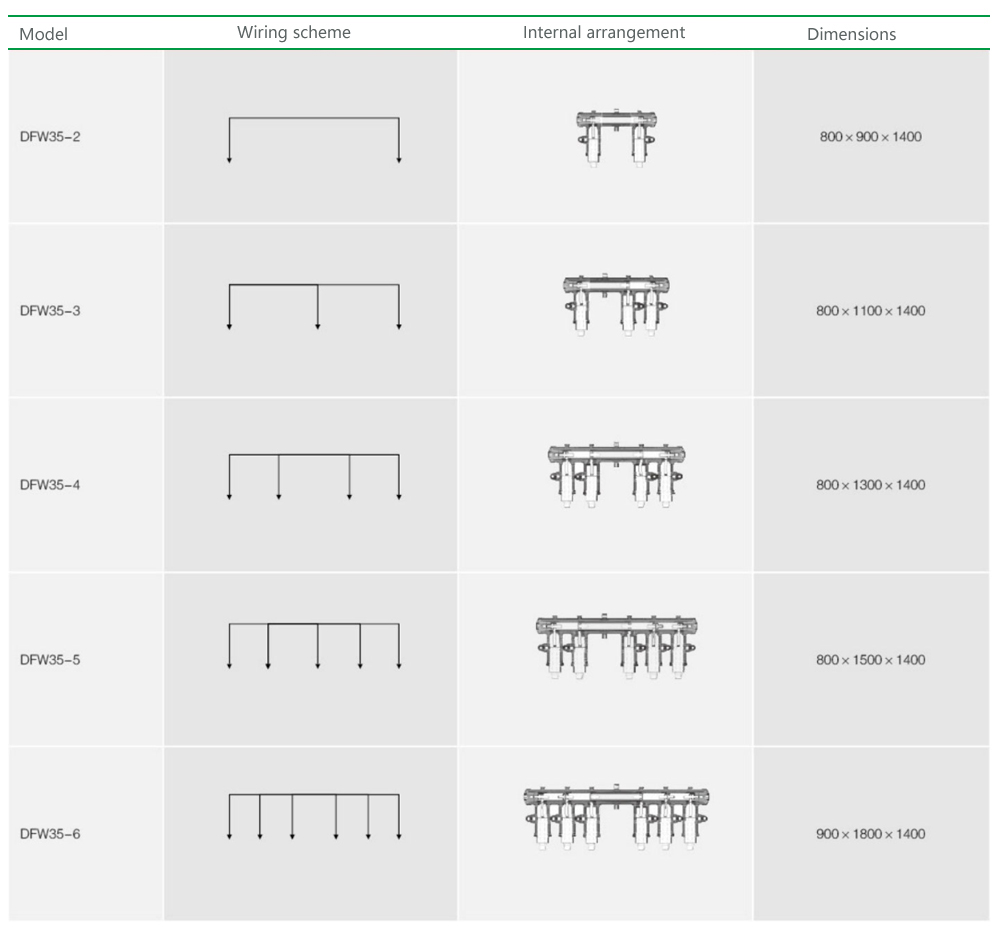

Bestelnummerdiagram:

Productie workshop

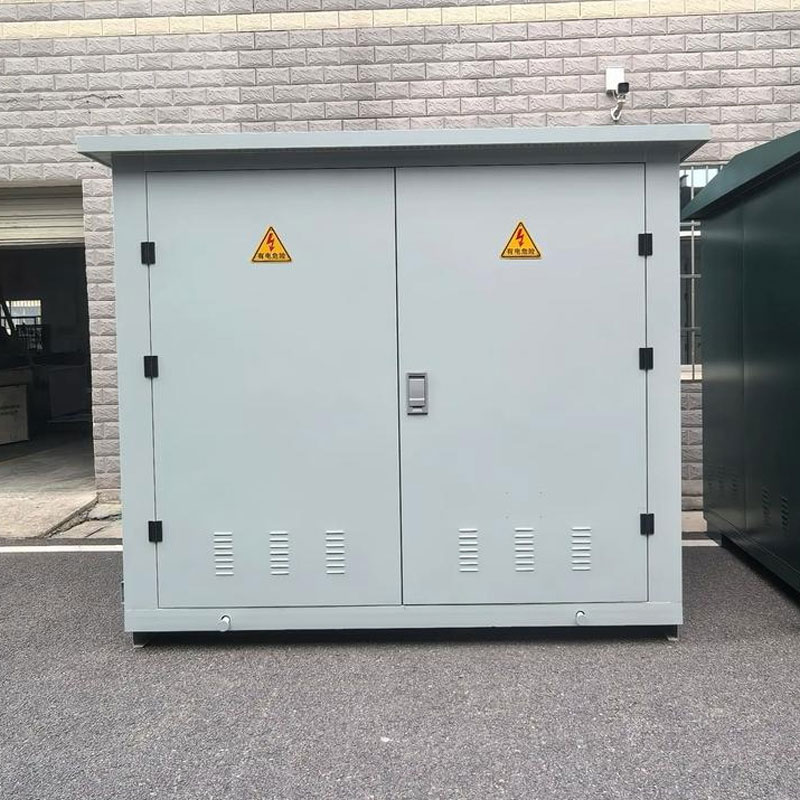

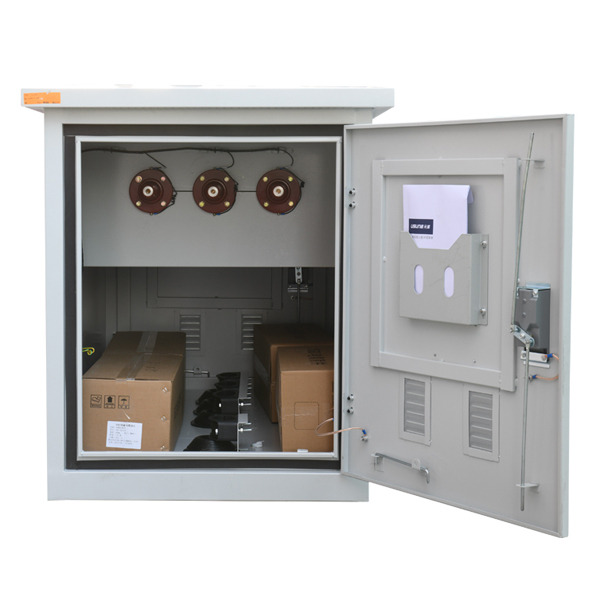

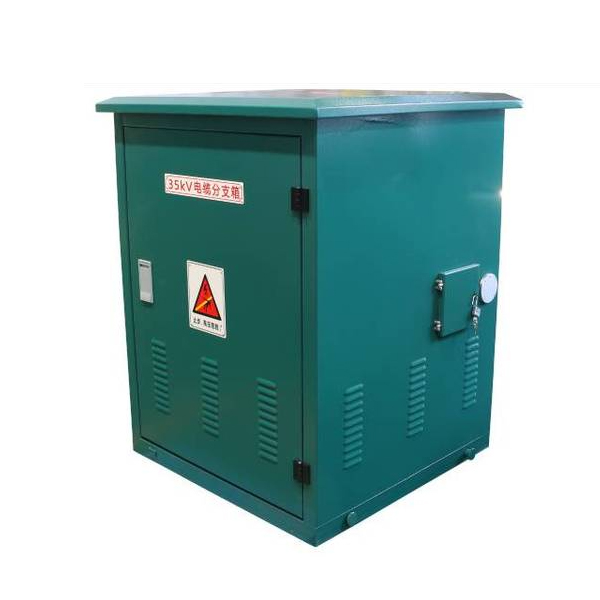

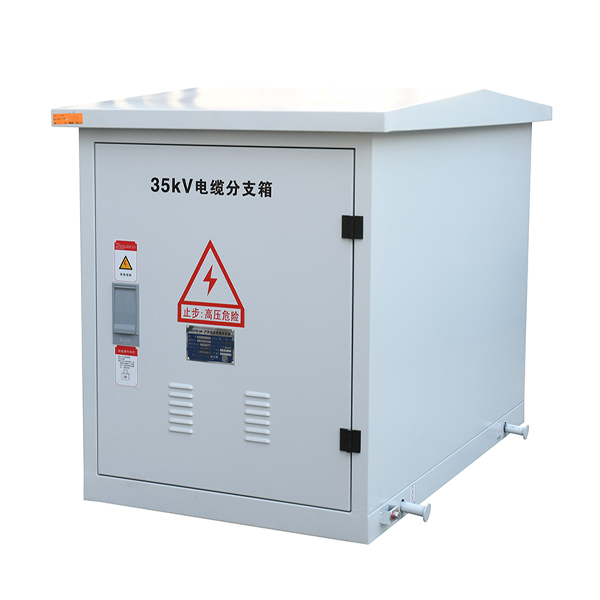

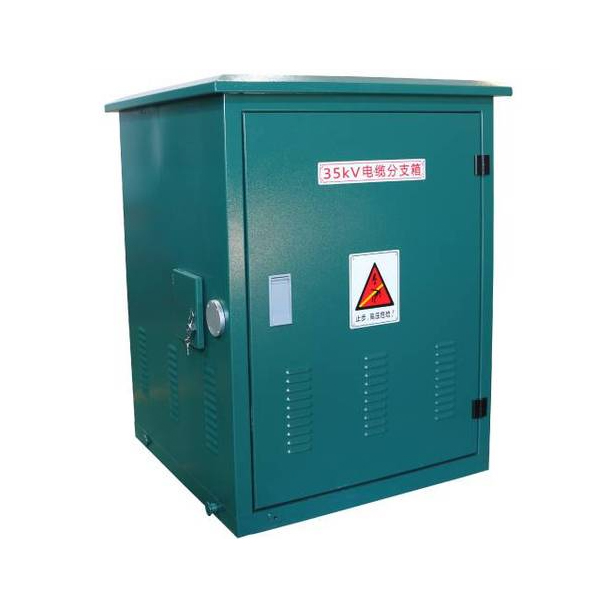

Producten tonen
