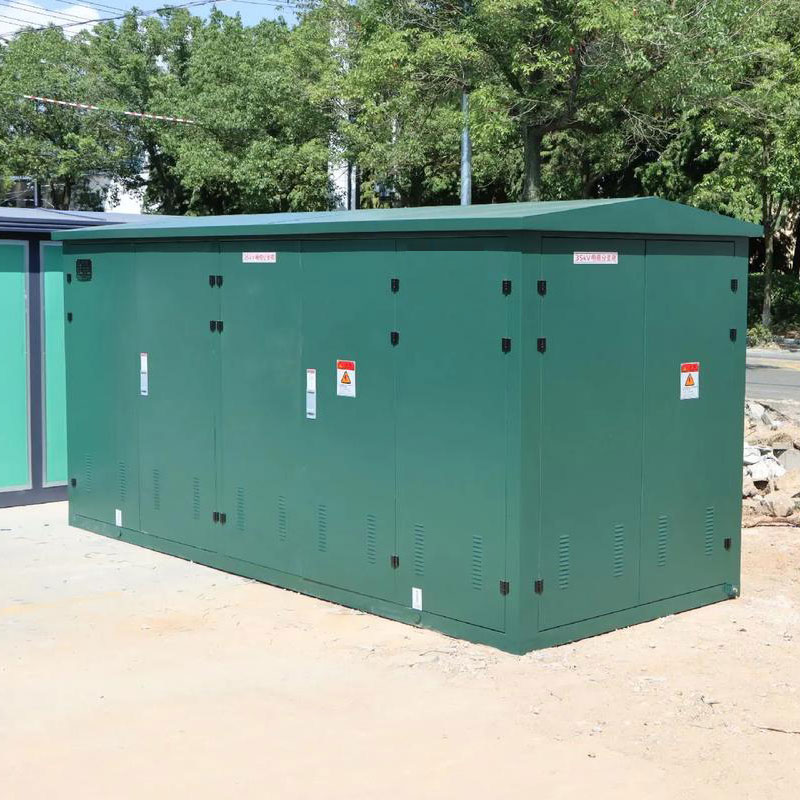

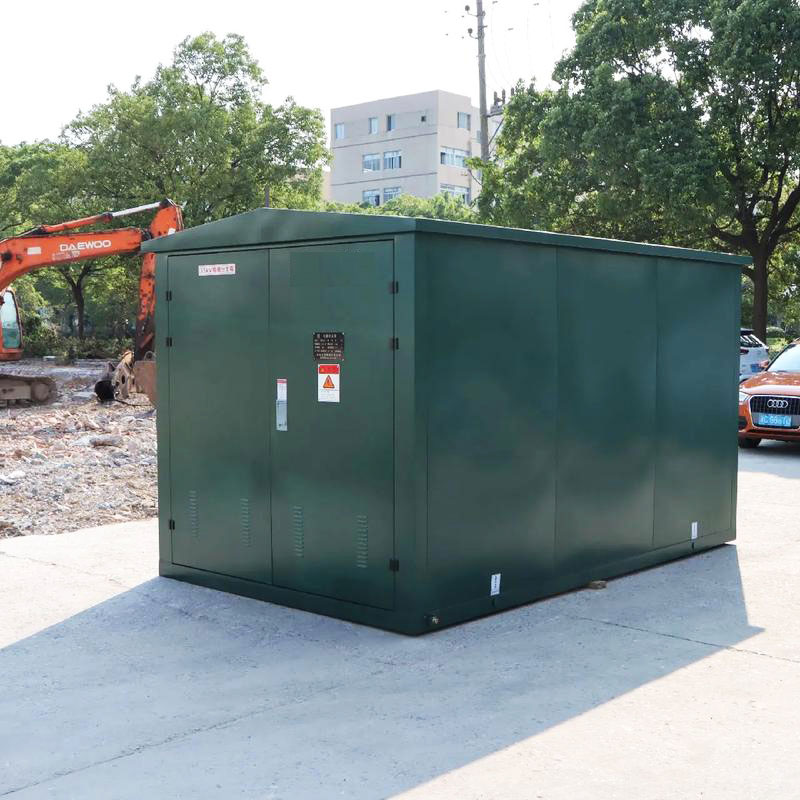

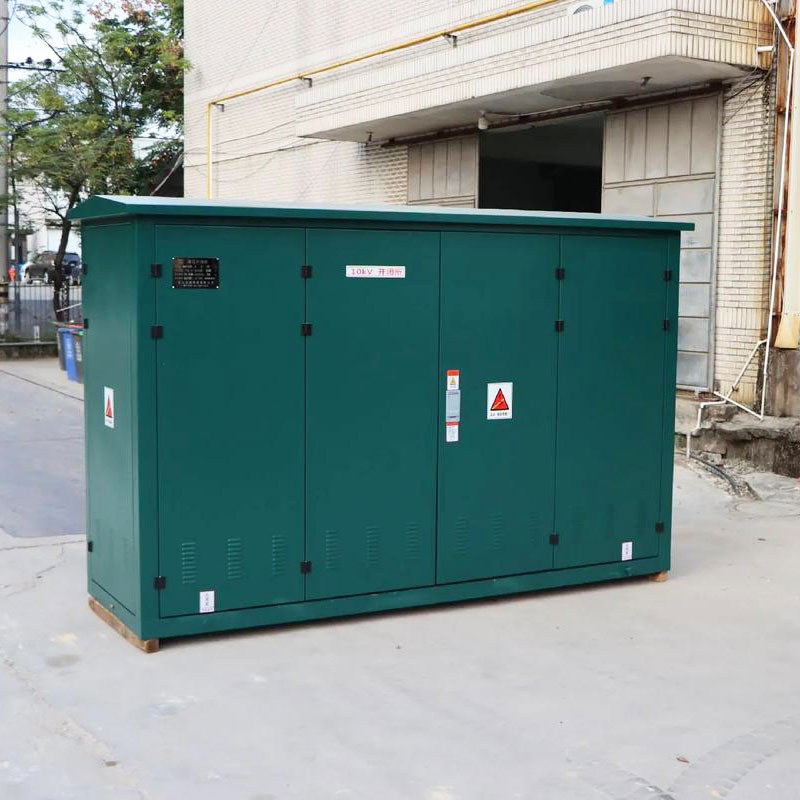

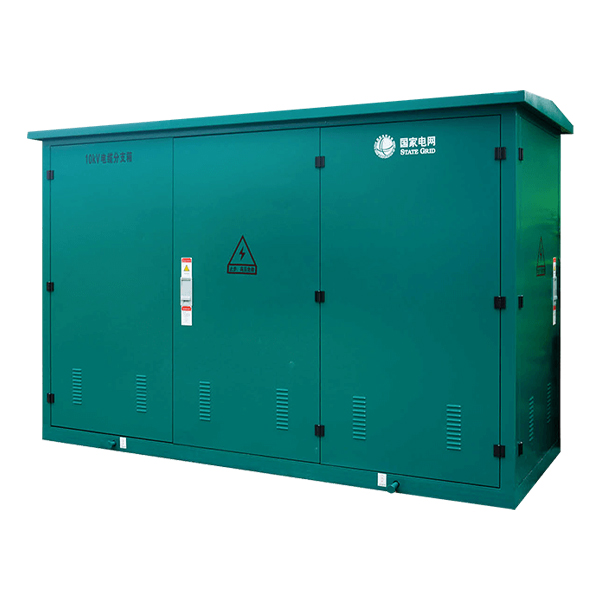

Kabelverdeelkast voor buiten

De door Cotenele geproduceerde buitenkabelverdeelkast is een complete elektrische middenspanningsuitrusting die speciaal is ontworpen voor de distributie van elektrische energie, de implementatie van kabelaftakkingen, vertakkings-, verbindings- en conversiecircuits in AC 12kV-35KV distributienetwerkbekabelingsprojecten. Deze DFWK-kabelverdeelkast voor buiten met schakelaar is een volledig geïsoleerde, afgedichte en afgeschermde complete elektrische middenspanningsuitrusting, die voornamelijk bestaat uit 12kV/35KV kabelaccessoires, SF6-belastingsschakelaar, 12kV/35KV elektrische componenten, secundaire componenten en box. Het maakt volledig en flexibel gebruik van de voordelen van serie- en parallelle aansluiting van kabelconnectoren en kan op betrouwbare wijze worden gecombineerd volgens de behoeften van de gebruiker om volledige afdichting, volledige bescherming, volledige isolatie, anti-condensatie, anti-stof, anti-corrosie en onderhoudsvrije eigenschappen te bereiken. Hij kan 24/7 buiten werken.

Belangrijkste technische parameters

Productstructuren en hoofdcomponenten

1. Behuizingsstructuur

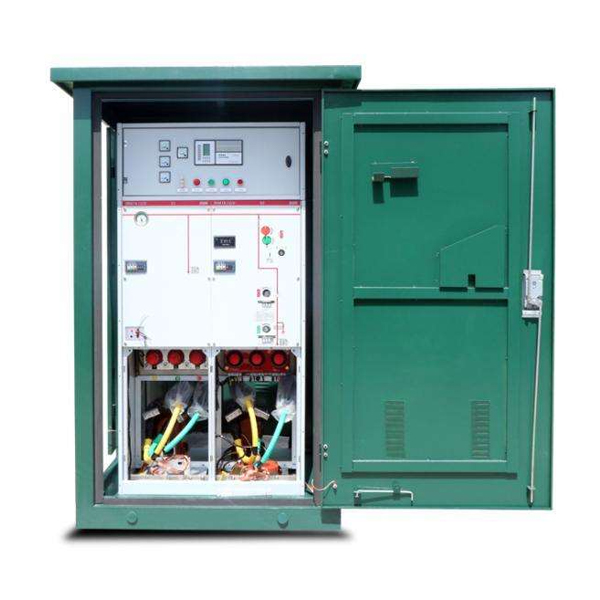

De kabelverdeelkast van het type DFWK voor buiten maakt gebruik van een dubbellaagse roestvrijstalen behuizing, compact en esthetisch aantrekkelijk, met een beschermingsgraad tot IP65 of IP67 en een levensduur van meer dan 20 jaar. De behuizing is doorgaans voorzien van meerdere scharnierende deuren – sommige voor het bedienen van de schakelapparatuur, andere voor het installeren van kabelconnectoren of onderhoudstoegang. De basis heeft verwijderbare scheidingswanden, kabelinvoer-/uitvoeropeningen en ventilatiegaten om te voorkomen dat kleine dieren binnendringen, waardoor een convectieve luchtstroom van onder naar boven ontstaat voor goede warmte-isolatie, ventilatie en bescherming tegen regen. Het buitenoppervlak is afgewerkt met elektrostatische poedercoating in verschillende kleuren (bijvoorbeeld legergroen, State Grid groen, ijsgrijs), afhankelijk van de omgeving. Interne kabelklemmen en aardingsklemmen zijn aanwezig.

2. Interne compartimenten

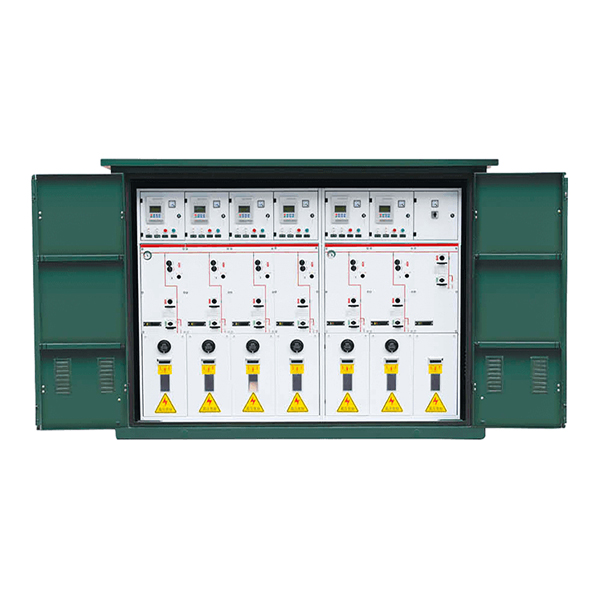

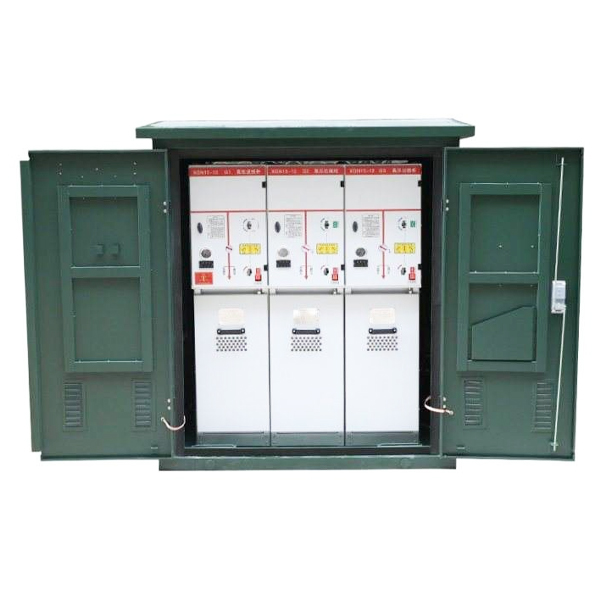

Een met een schakelaar uitgeruste buitenkabelverdeelkast is over het algemeen onderverdeeld in de volgende functionele gebieden:

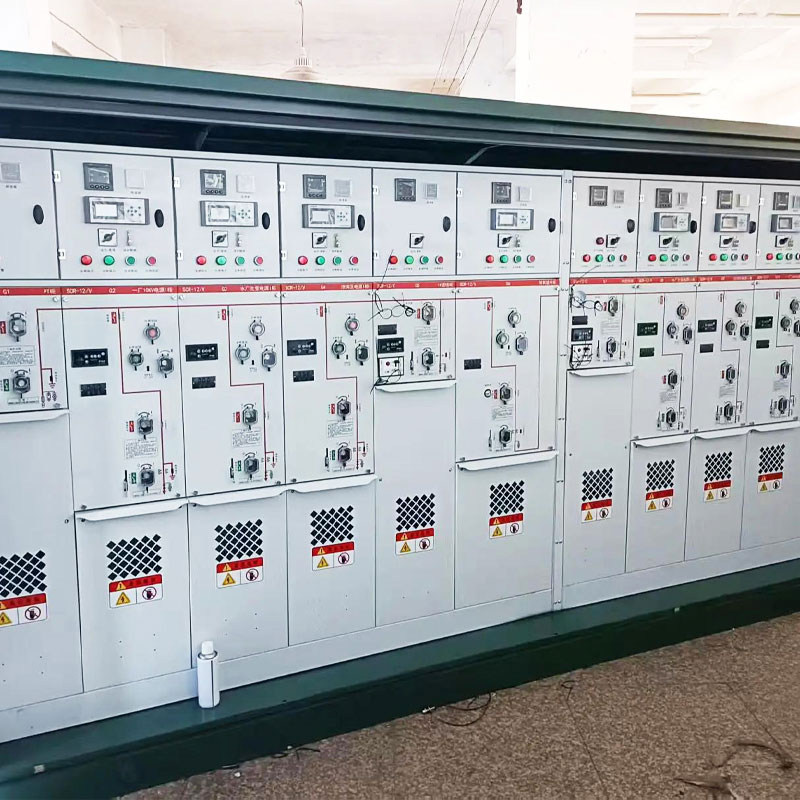

• Schakelcompartiment: Bevat de SF6-lastschakelaar of stroomonderbreker in een volledig gesloten metalen gasdichte tank gevuld met SF6-gas voor isolatie en boogdoving.
• Kabelcompartiment: Bevat kabelconnectoren en kabelklemmen voor inkomende/uitgaande kabelverbindingen en bevestiging.
• Compartiment voor bedieningsmechanisme: Bevat het bedieningsmechanisme van de schakelaar, het vergrendelingsmechanisme en de mechanische sleutelvergrendeling.
• Railcompartiment (indien van toepassing): Bevat rails die schakeleenheden verbinden.

De middenspanningsschakelaar in het schakelcompartiment is het centrale bedieningselement. Het is een lastschakelaar met drie standen (gesloten, open, geaard) in een met SF6 gevulde metalen gasdichte tank. Een robuust vergrendelingsmechanisme tussen het bedieningsmechanisme en de schakelaar zorgt voor een veilige bediening.

3. Hoofdcomponenten (zie onderstaande tabel):

Kabelconnectoren

De buitenkabelverdeelkast van het type DFWK maakt gebruik van voorgevormde “aanraakbare” kabelconnectoren van siliconenrubber, vervaardigd door volautomatische injectie uit geïmporteerd hoogwaardig isolerend rubber, met zowel binnen- als buitenhalfgeleiderafschermingslagen. De binnenste laag egaliseert het interne elektrische veld; de geaarde buitenste afschermingslaag houdt het connectoroppervlak op nulpotentiaal. De spanningskegel, waarvan het onderste uiteinde in nauw contact staat met de halfgeleiderlaag van de kabel en de buitenste halfgeleiderlaag is geaard, lost het probleem van de elektrische veldconcentratie op bij de doorsnijding van de buitenste kabelafscherming en zorgt voor persoonlijke veiligheid. De tastbare frontkabelconnector wordt rechtstreeks op de apparatuurbus gemonteerd; het kan worden aangesloten op een kabelconnector aan de achterkant om meerdere uitgaande lijnen te vormen, of op een overspanningsafleider voor overspanningsbeveiliging.

Werkingsprincipe

Het werkingsprincipe van de met een schakelaar uitgeruste buitenkabelverdeelkast van het type DFWK kan worden begrepen vanuit de volgende aspecten:

1. Elektrisch werkingsprincipe

De binnenkomende hoofdkabel wordt via een voorgevormde kabelconnector van siliconenrubber aangesloten op de interne railplaat. De railplaat fungeert als een elektrische rail – volledig geïsoleerd en volledig afgedicht. Meerdere uitgaande circuits zijn ook via kabelconnectoren op de railplaat aangesloten, waardoor een “één in, meerdere uit”-vertakking wordt bereikt. Tussen de inkomende en uitgaande lijnen wordt een SF6-lastschakelaar geplaatst. Door de schakelaar te bedienen kan de lijn worden geopend of gesloten. Wanneer de schakelaar open is, scheidt de opening het kabelcircuit in een inkomende en een uitgaande kant, waardoor verschillende mogelijkheden mogelijk zijn, waardoor lokaal onderhoud aan stroomuitval mogelijk wordt zonder dat dit gevolgen heeft voor het hoofdnet.

2. Werkingsprincipe van de SF6-lastschakelaar

De SF6-lastschakelaar werkt in een SF6-gasatmosfeer. SF6 heeft uitstekende isolerende en boogdovende eigenschappen. Wanneer de schakelaar wordt geopend, wordt de boog snel afgekoeld en gedoofd in het SF6-gas, waardoor ernstige contactverbranding wordt voorkomen en de betrouwbaarheid en een lange levensduur worden gegarandeerd. De schakelaar heeft doorgaans een ontwerp met drie standen (gesloten, open, geaard). De geaarde positie zorgt voor een veilige aarding van de kabelzijde, waardoor later onderhoud wordt vergemakkelijkt.

3. Volledige isolatie en principe van elektrische veldcontrole

De kabelconnector maakt gebruik van een dubbellaagse halfgeleiderafschermingsstructuur: de binnenste halfgeleiderlaag egaliseert het interne elektrische veld om lokale concentratie te voorkomen; de buitenste halfgeleiderlaag is geaard om een ​​nulpotentiaal te behouden, waardoor het oppervlak van de connector veilig kan worden aangeraakt. De spanningskegel lost de elektrische veldconcentratie op bij de doorsnijding van de buitenafscherming van de kabel, waardoor een uniform en veilig elektrisch veld door het hele verbindingssysteem wordt gegarandeerd.

4. Vergrendelingsprincipe

Tussen de schakelapparatuur en de kastdeuren is een robuust mechanisch vergrendelingssysteem aangebracht:

• Wanneer de belastingsschakelaar gesloten is, is het bedieningsgat van de scheider geblokkeerd.
• De scheider kan alleen worden bediend nadat de belastingsschakelaar is geopend.
• Wanneer de scheider open is, kan de lastschakelaar niet worden gesloten.
• Nadat de aardingsschakelaar is gesloten, wordt het bedieningsgat van de scheider geblokkeerd.

Deze vijfvoudige vergrendeling voorkomt verkeerde bediening en garandeert de veiligheid van personeel en apparatuur.

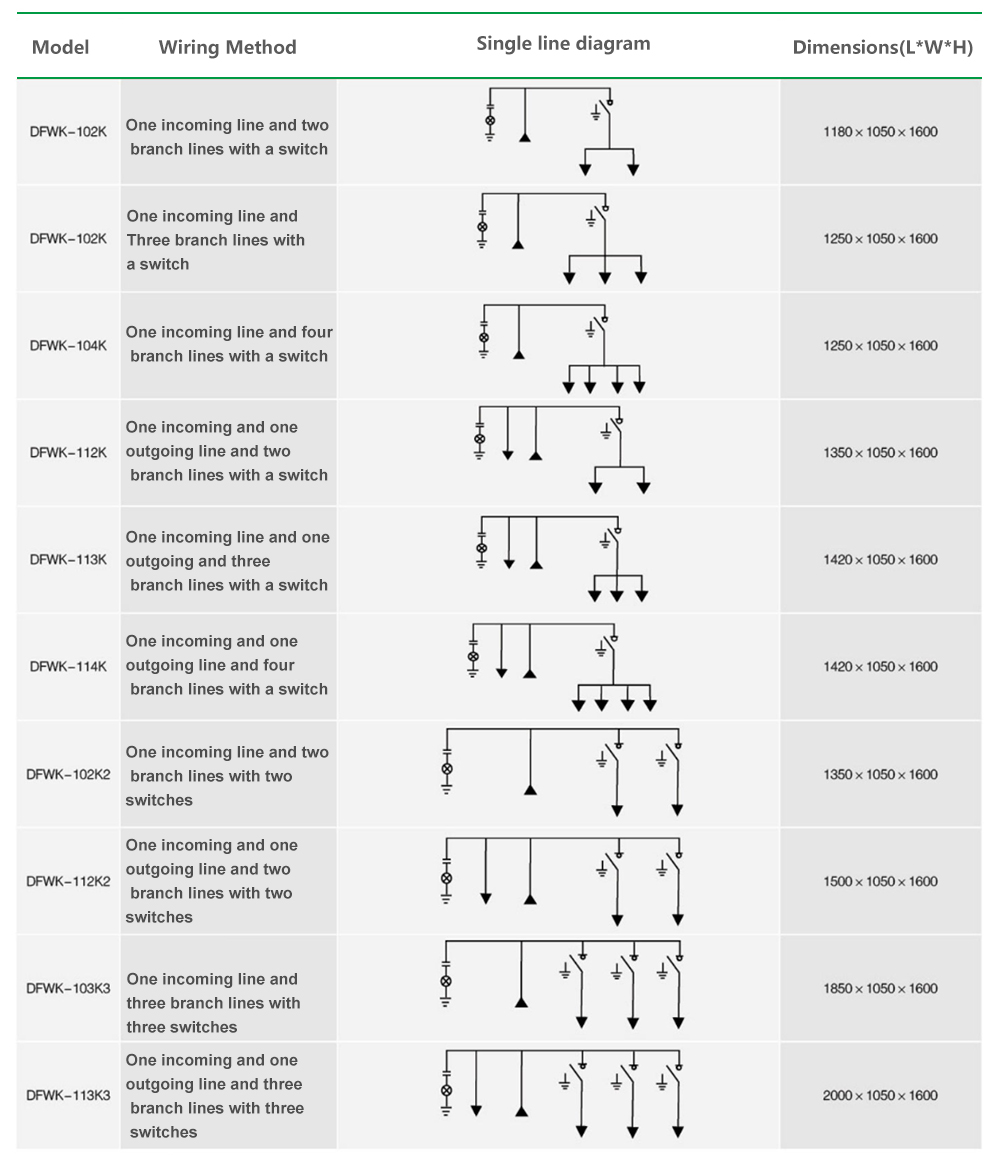

Verschillende typische bedradingsoplossingen
