11KV metaalbeklede middenspanningsschakelaar voor binnen

Cotenele is een productie-fabriek voor elektrische panelen die is gevestigd in de stad Wenzhou in China. Wij bieden kyn28-12-serie 11KV indoor met metaal beklede middenspanningsschakelaars en de interne kerncomponenten zoals vacuümstroomonderbreker, lastscheidingsschakelaar, stroomtransformator en spanningstransformator ect daarin, onze elektrische producten hebben veel landen en regio's overzee geëxporteerd, en ze worden alom geprezen door onze klanten.

Bekijk meer >> Stuur onderzoek >>

Wat is schakelapparatuur?

Schakelapparatuur (ook bekend als met metaal omsloten schakelapparatuur of geassembleerde distributieapparatuur) is een geïntegreerd elektrisch systeem dat voornamelijk bestaat uit stroomonderbrekers en bijbehorende besturingsapparatuur.

Het combineert componenten zoals stroomonderbrekers, lastscheidingsschakelaars, scheiders, zekeringen, instrumenttransformatoren, overspanningsbeveiligingsapparaten, stroomrails en isolatiesystemen binnen een metalen behuizing.

Deze componenten worden geassembleerd volgens een gedefinieerd elektrisch enkellijnsschema en vormen een gestandaardiseerde en modulaire distributie-eenheid.

De belangrijkste functies van schakelapparatuur zijn onder meer:

Schakelen van elektrische circuits
Systeemcontrole en bescherming
Meting en bewaking van elektrische parameters

Laagspanningsschakelapparatuur wordt doorgaans gebruikt in distributienetwerken tot 1000 V AC, terwijl middenspanningsschakelapparatuur wordt toegepast in systemen van 3,6 kV tot 40,5 kV.

Soorten schakelapparatuur

Schakelapparatuur kan worden geclassificeerd op basis van spanningsniveau, isolatietechnologie, structureel ontwerp en toepassingsfunctie.

1. Classificatie op spanningsniveau

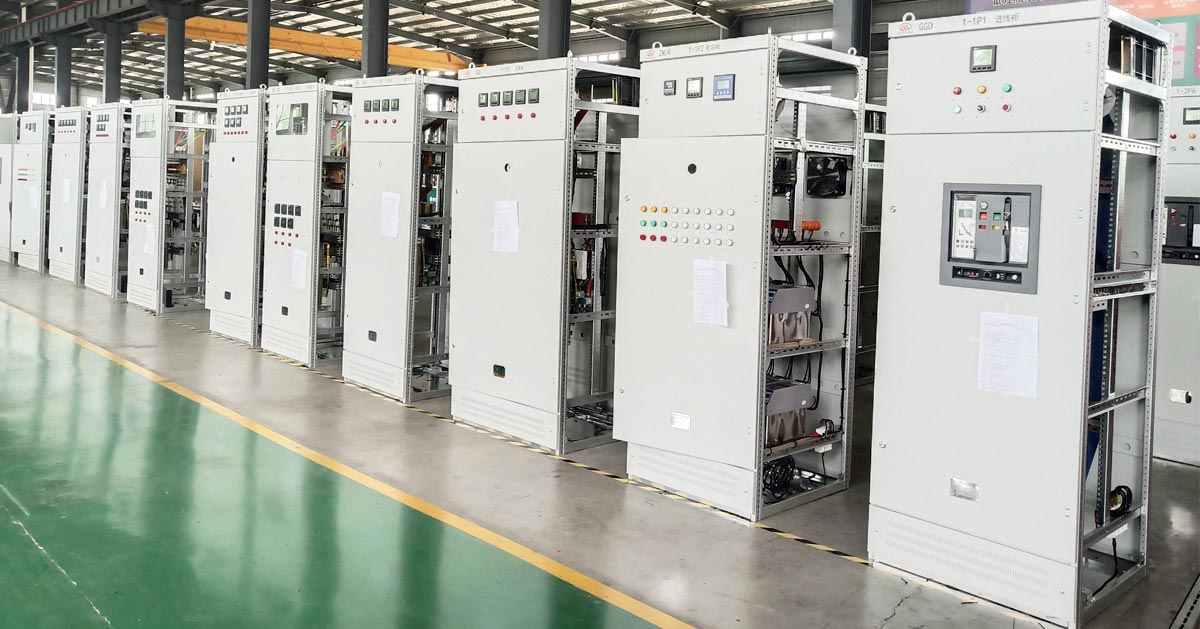

Aspect	Laagspanningsschakelapparatuur	Middenspanningsschakelapparatuur
Spanningsbereik	≤1000V	3,6kV-40,5KV
Primaire taak	Distributie en controle (terminal)	Ontvangst en bescherming (hoofdlijn)
Kerncomponent	Stroomonderbreker met gegoten behuizing (MCCB), luchtstroomonderbreker (ACB)	Vacuümstroomonderbreker (VCB), SF₆-stroomonderbreker
Typische modellen	GGD,GCK,GCS,MNS	KYN28,XGN,C-GIS
Veiligheidsfocus	Schokbescherming, boogflits	Strikte vijf-preventie in elkaar grijpende, isolatie-afstandscontrole

2. Classificatie per isolatiemedium

Luchtgeïsoleerde schakelapparatuur

Het gebruikt lucht als primair isolatiemedium. Het beschikt over een volwassen structuur, is eenvoudig te onderhouden en wordt veel gebruikt in traditionele distributiesystemen. Typische voorbeelden zijn onder meer laagspanningskasten en metaalomsloten middenspanningsschakelsystemen.

Gasgeïsoleerde schakelapparatuur

Het omsluit alle hoogspanningscomponenten in een afgesloten compartiment gevuld met SF₆, stikstof of droge lucht. Het biedt uitstekende isolatieprestaties, compacte structuur en een sterk aanpassingsvermogen aan de omgeving.

Solide geïsoleerde schakelapparatuur

Het maakt gebruik van epoxyhars om onder spanning staande componenten in te kapselen, waardoor het een sterke weerstand biedt tegen zware omstandigheden zoals vochtigheid, stof en vervuiling.

3. Classificatie op structuur

Vast type schakelapparatuur

Alle componenten zijn in de kast bevestigd. Het beschikt over een eenvoudige structuur en een kosteneffectief ontwerp, dat vaak wordt gebruikt in standaard distributiesystemen.

Uittrekbare schakelapparatuur

De stroomonderbreker of functionele eenheid wordt op een verplaatsbare trolley geïnstalleerd, waardoor onderhoud en vervanging eenvoudig zijn. Deze structuur verbetert de modulariteit en operationele flexibiliteit. Centraal gemonteerde middenspanningsschakelapparatuur is een typisch voorbeeld.

Typische typen schakelapparatuur

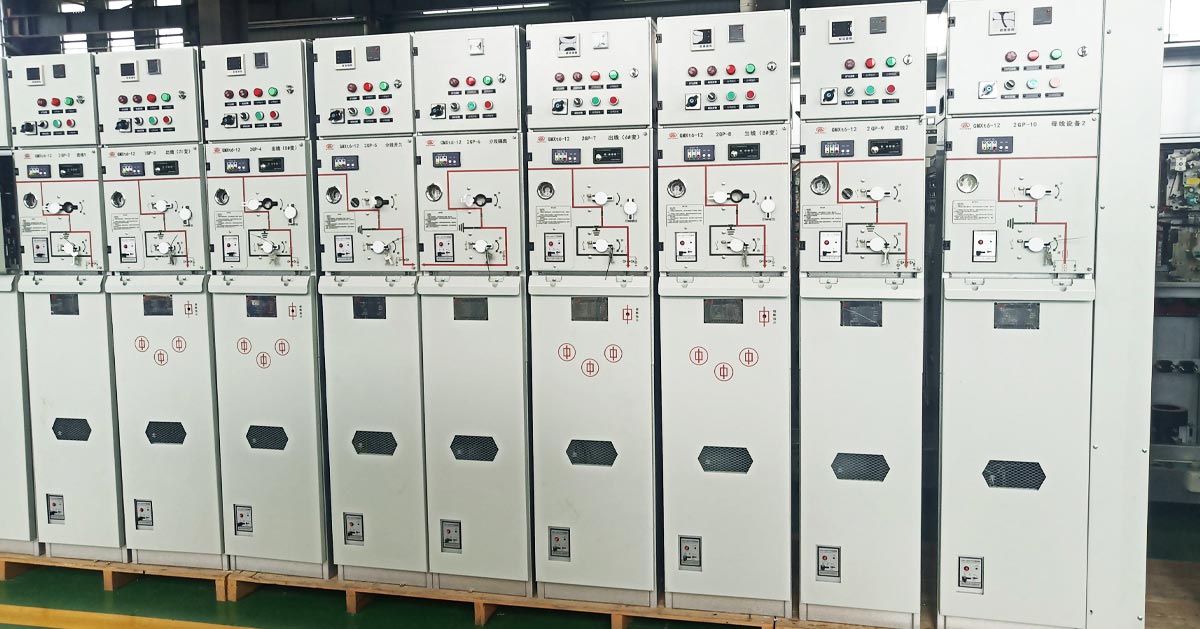

Ring-hoofdeenheid

Ring-hoofdunits zijn compacte distributiesystemen die zijn ontworpen voor de stroomvoorziening van ringnetwerken. Ze gebruiken lastscheidingsschakelaars in combinatie met zekeringbeveiliging om fouten te controleren en te isoleren.

RMU's worden veel gebruikt in stedelijke distributienetwerken, woongemeenschappen, commerciële gebouwen en industriële faciliteiten. Ze zijn verkrijgbaar in luchtgeïsoleerde en gasgeïsoleerde ontwerpen en bieden een compact formaat, eenvoudige bediening en betrouwbare prestaties.

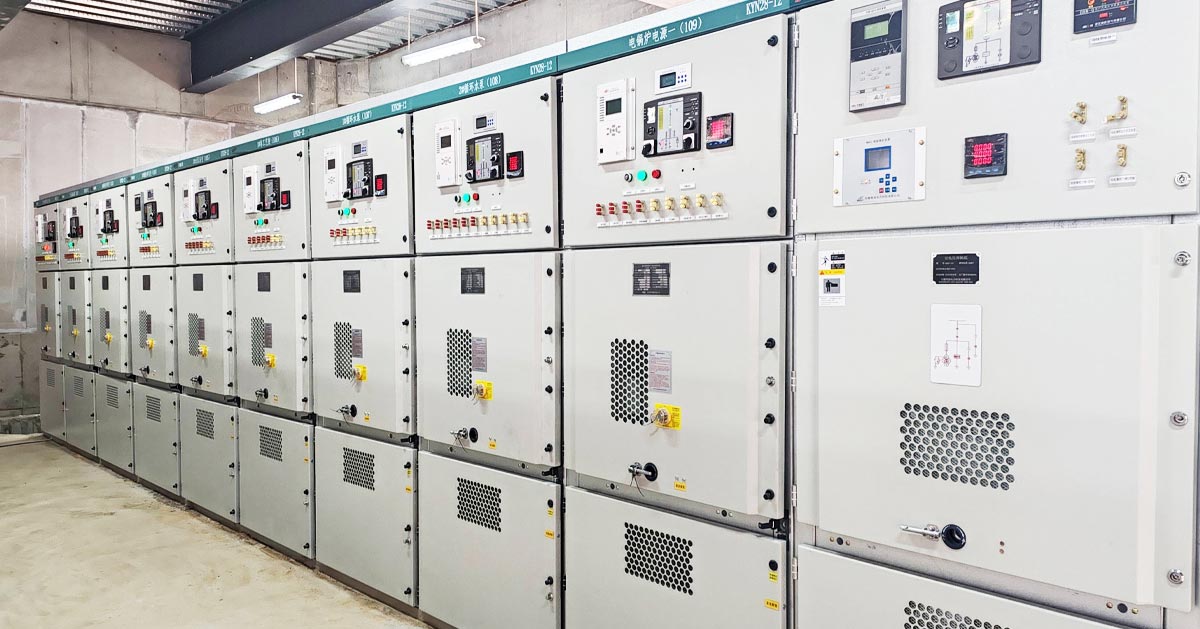

Centraal gemonteerde schakelapparatuur

Centraal gemonteerde schakelapparatuur is een met metaal bekleed uittrekbaar middenspanningsdistributiesysteem, doorgaans gebruikt bij 3,6 kV–12 kV.

De structuur is verdeeld in drie compartimenten:

Rail- en instrumentencompartiment
Stroomonderbrekercompartiment
Kabelcompartiment

Dit ontwerp verbetert de veiligheid en isolatie tussen functionele eenheden. Het wordt veel gebruikt in energiecentrales, industriële faciliteiten, onderstations en voor het starten van hoogspanningsmotoren. Het ondersteunt ook in elkaar grijpende beveiligingsfuncties om een veilige werking van het systeem te garanderen.

Gasgeïsoleerde schakelapparatuur

Gasgeïsoleerde schakelapparatuur omsluit alle elektrische componenten in een afgesloten metalen behuizing gevuld met isolatiegas.

Het is zeer goed bestand tegen omgevingsinvloeden zoals vocht, stof, vervuiling en corrosieve atmosferen. Het wordt veel gebruikt in stedelijke spoorvervoer, petrochemische fabrieken, metallurgie en hooggelegen gebieden.

Vergeleken met luchtgeïsoleerde systemen is C-GIS compacter, vereist aanzienlijk minder installatieruimte en biedt een lange levensduur met minimale onderhoudsvereisten.

Toepassingsgebieden van schakelapparatuur

Schakelapparatuur wordt veel gebruikt in:

Energieopwekkingssystemen
Transmissie- en distributieonderstations
Industriële en mijnbouwfaciliteiten
Stedelijke residentiële en commerciële gebouwen
Datacenters en infrastructuurprojecten

RMU's worden vaak gebruikt in distributienetwerken en compacte onderstations. Centraal gemonteerde schakelapparatuur wordt voornamelijk toegepast in middenspanningsbesturings- en motorstartsystemen. Gasgeïsoleerde schakelapparatuur heeft de voorkeur in ruwe omgevingen met beperkte ruimte.

Scenario	Geschikt kasttype	Typisch gebruik
Elektriciteitscentrales, grote onderstations	Middengemonteerd (KYN28), MV-schakelapparatuur	Levering generator, ontvangst hoofdtransformator
Industrieparken, middelgrote ondernemingen	Midden gemonteerd, RMU	Distributie, stroomontvangst
Stedelijke woonwijken, hoogbouw	RMU,LV-verdeelkasten	Ringnetwerkvoeding, einddistributie
Hooggelegen, vochtige, vervuilde gebieden	C-GIS	Verspreiding in ruwe omgevingen
Mijnbouw, petrochemie, spoorwegvervoer	C-GIS	Stroomvoorziening onder zware omstandigheden
Commerciële gebouwen, ziekenhuizen, datacentra	LV-schakelapparatuur (GCK/GCS/MNS)	Verlichting, HVAC, distributie van apparatuur

Hoe u geschikte schakelapparatuur selecteert

Het selecteren van de juiste schakelapparatuur vereist evaluatie van verschillende sleutelfactoren:

1. Elektrische bedrijfsomstandigheden

Er moet rekening worden gehouden met het spanningsniveau, de stroomcapaciteit, de frequentie en de belastingskarakteristieken om een stabiele en veilige werking te garanderen.

2. Omgevingsomstandigheden

Temperatuur, vochtigheid, hoogte, seismisch niveau en vervuilingsgraad hebben rechtstreeks invloed op de isolatieprestaties en de levensduur van de apparatuur.

3. Vereisten voor kortsluiting

De nominale kortstondige stroomsterkte en het uitschakelvermogen moeten overeenkomen met de systeemfoutniveaus. Middenspanningssystemen gebruiken doorgaans een classificatie van 3 seconden, terwijl laagspanningssystemen vaak een classificatie van 1 seconde gebruiken.

4. Kenmerken van de belasting

Verschillende belastingstypen vereisen verschillende configuraties, zoals stroomonderbrekerpanelen of lastscheidingsschakelaarsystemen.

5. Applicatieomgeving

Algemeen landinwaarts: luchtgeïsoleerde schakelapparatuur
Gebieden met beperkte ruimte: compacte of gasgeïsoleerde systemen
Secundaire distributie: RMU-systemen
Industriële uitbreiding: maakt gebruik van een modulair en uittrekbaar systeem.

6. Projecttype

Nieuwe installaties maken doorgaans gebruik van moderne, hoogefficiënte systemen, terwijl retrofitprojecten bestaande configuraties kunnen volgen.

7. Onderhoudsvereisten

Het ontwerp van de apparatuur moet eenvoudig onderhoud mogelijk maken, met sterke anti-corrosie- en anti-vervuilingsprestaties.

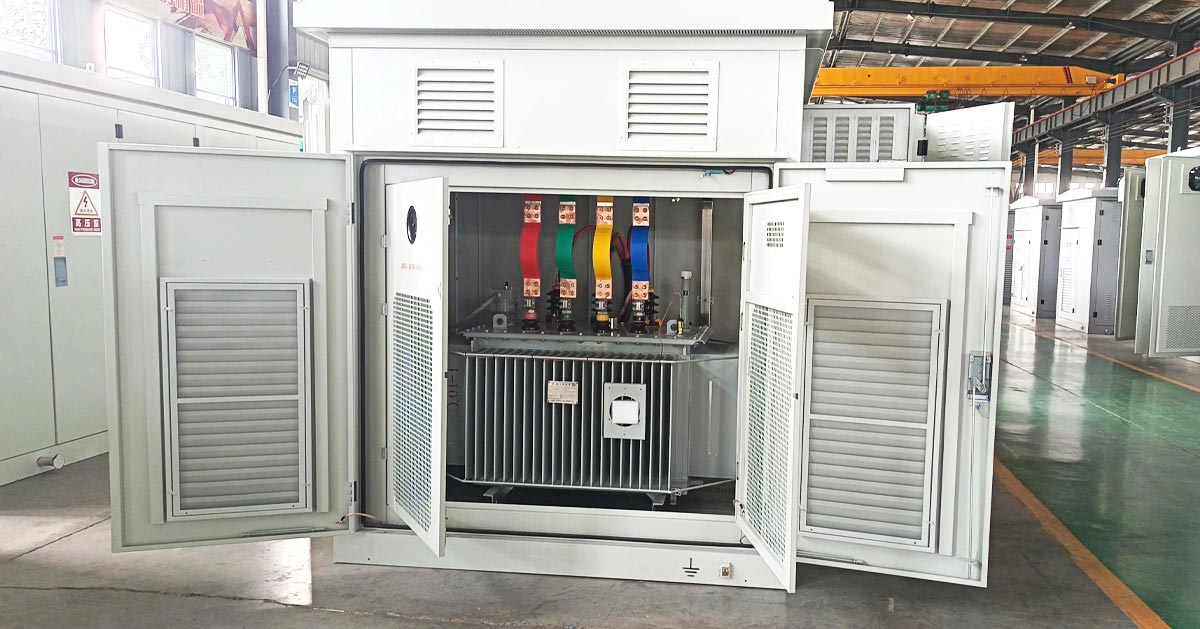

Schakelapparatuur in geprefabriceerde onderstations

Een geprefabriceerd onderstation integreert hoogspanningsschakelapparatuur, transformatoren, laagspanningsschakelapparatuur en besturingssystemen in een compacte behuizing.
