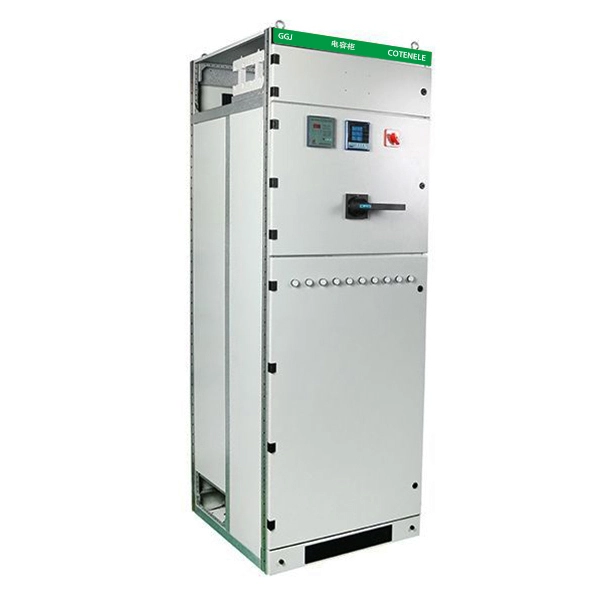

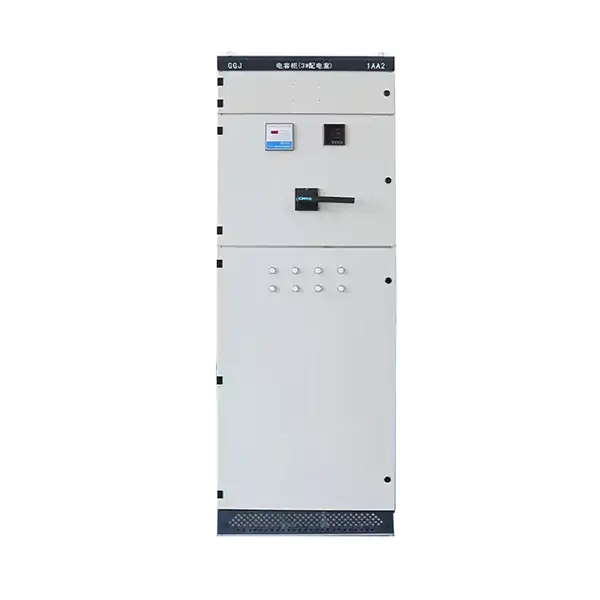

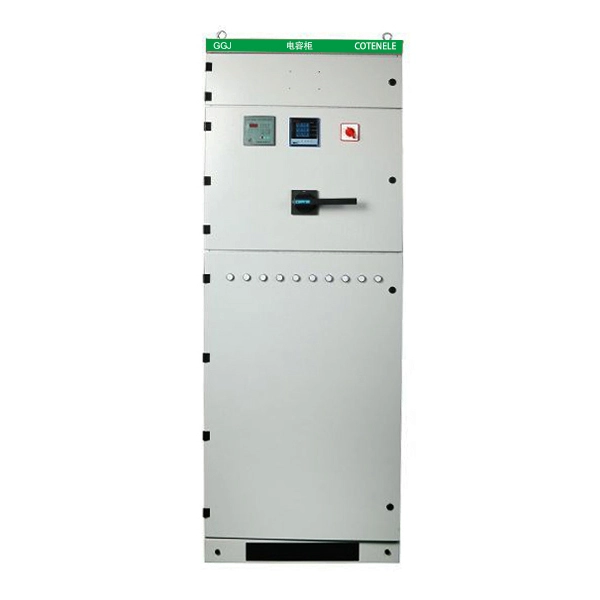

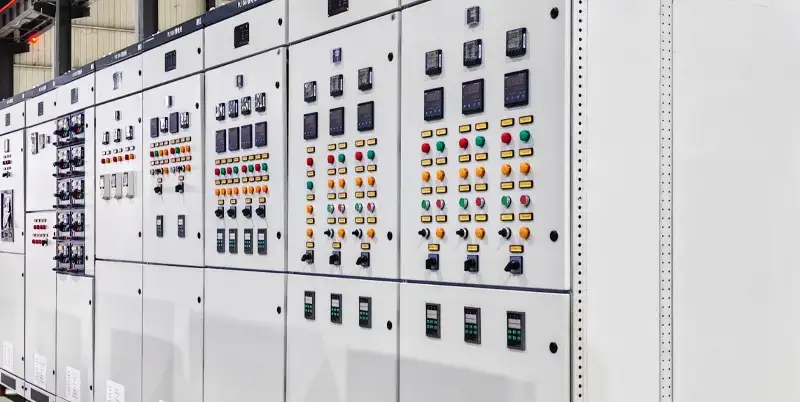

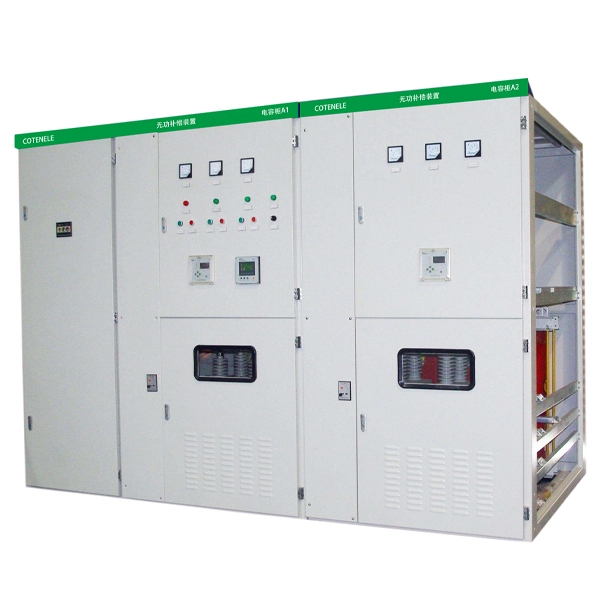

GGJ Automatisch reactief vermogencompensatieapparaat LV-paneel

Het GGJ Automatic Reactive Power Compensation Device LV Panel is een intelligent stroomdistributieapparaat vervaardigd door Cotenele. Dit laagspanningsschakelapparaat verbetert de arbeidsfactor in 380V-laagspanningsnetten door automatisch condensatoren te schakelen.

De microcomputercontroller houdt het reactieve vermogen in realtime bij en bereikt een stabiele compensatie boven de 0,95, met een responstijd van slechts 20 ms. De kast biedt meerdere beveiligingsfuncties en ondersteunt communicatie voor stroombewaking.

Deze laagspanningsschakelkast wordt veel gebruikt in industriële installaties, gebouwen en gemeentelijke voorzieningen en is geschikt voor transformatoren van 130 tot 600 kVA.

Het GGJ Automatic Reactive Power Compensation Device voldoet aan nationale en internationale normen, waaronder GB/T 15576, GB 7251.1 en IEC 60439-1, en garandeert veiligheid en betrouwbaarheid als een moderne energiebesparende oplossing.

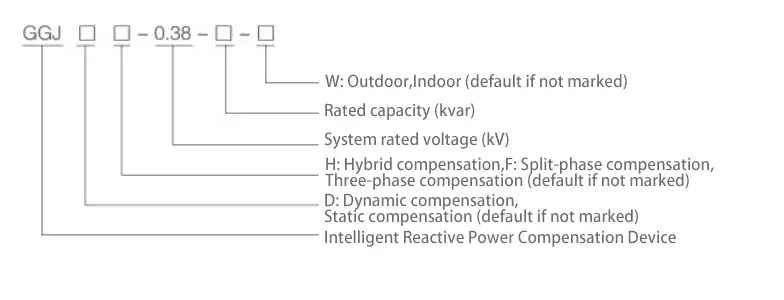

Model en betekenissen

Belangrijkste technische parameters

Producteigenschappen

• Maakt gebruik van een intelligente controller voor controle, met volledige functies en betrouwbare prestaties. De compensatiemodus is automatisch en kan de arbeidsfactor verhogen tot boven 0,9.

• Real-time weergave van de netvermogensfactor:

• Achterblijvend (0,00–0,99)

• Leidend (0,00–0,99)

• Biedt meerdere beveiligingsfuncties, waaronder bescherming tegen overspanning, overharmonischen, overcompensatie, systeemfouten, faseverlies en overbelasting.

• Onthoudt ingestelde parameters; parameters gaan niet verloren tijdens een stroomstoring. Wanneer het elektriciteitsnet weer normaal is, hervat het apparaat automatisch de werking zonder handmatige tussenkomst.

• Geschikt voor split-phase compensatie of hybride compensatie op basis van de belastingsbalans van het net.

• Sterk anti-interferentievermogen; is bestand tegen stoorpulsen met een amplitude van 2000 V rechtstreeks uit het elektriciteitsnet, wat de nationale professionele normen overtreft.

Optionele bewakingsfunctie voor stroomdistributienetwerken

• Real-time meting en uurregistratie van driefasige spanning, stroom, frequentie, actief vermogen, reactief vermogen, arbeidsfactor, actieve energie en reactieve energie aan de laagspanningszijde van de transformator.

• Totale harmonische vervorming (THD) van spanning en stroom, evenals individuele harmonische inhoud van de 2e tot de 25e orde.

• Uitgerust met RS-232- en RS-485-interfaces, die het lezen van gegevens via PDA ondersteunen, evenals communicatie op afstand voor het draadloos uitlezen van meters, het testen van apparaten, het instellen van parameters en het ophalen van realtime en opgenomen gegevens.

• Gegevensanalysefuncties omvatten analyse van de bedrijfsbelasting, statistische zoekopdrachten, uitgebreide evaluatie van de kwaliteit van de voeding, berekening van de spanningskwalificatiesnelheid, belastingssnelheid van de voeding, betrouwbaarheidsgraad en maximale belastingssnelheid, evenals vragen over arbeidsfactor, actief vermogen en reactief vermogen per tijdsperiode. Het systeem kan ook curven van fasespanning, stroom en arbeidsfactor genereren en uitgebreide analyse- en statistische rapporten afdrukken.

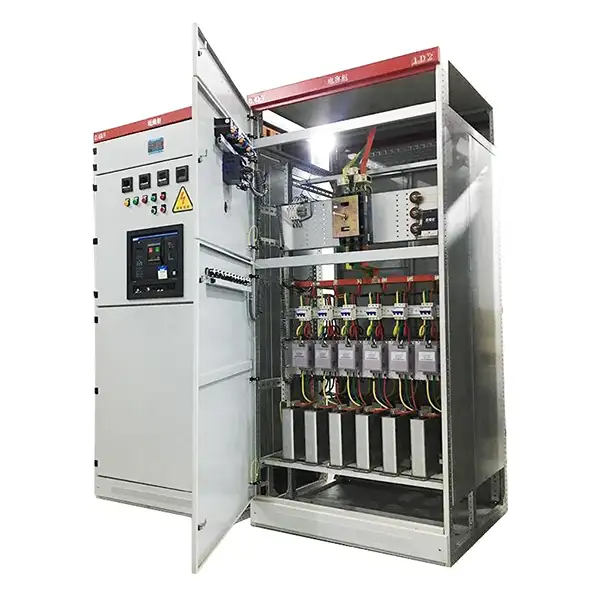

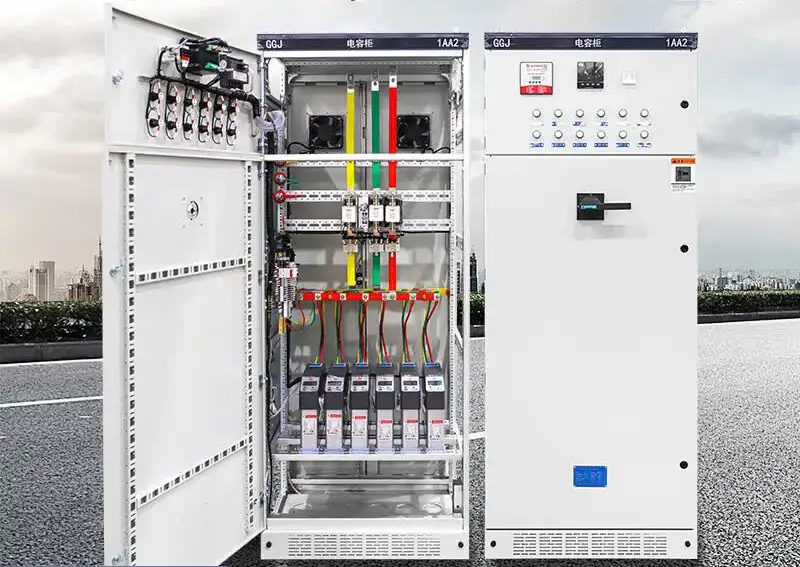

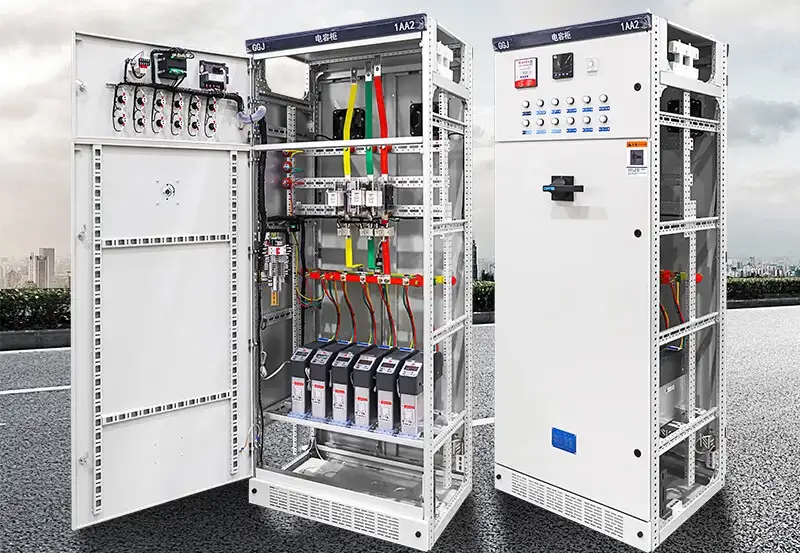

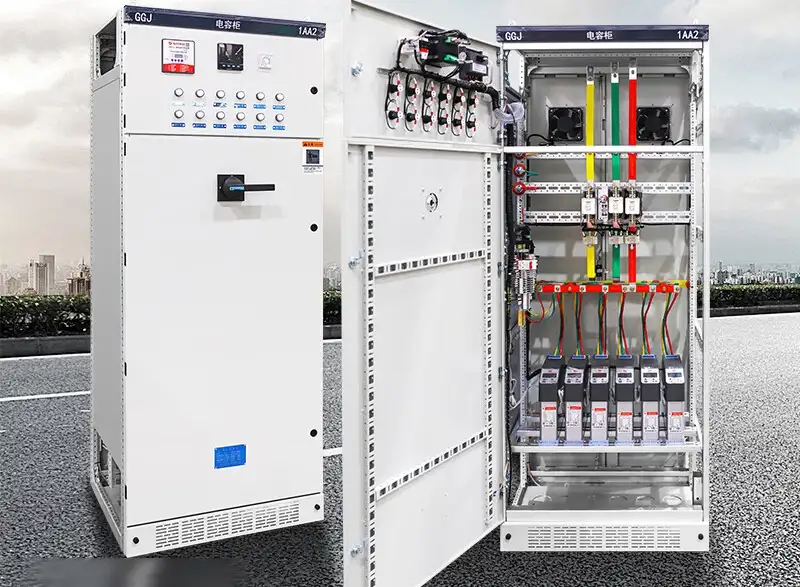

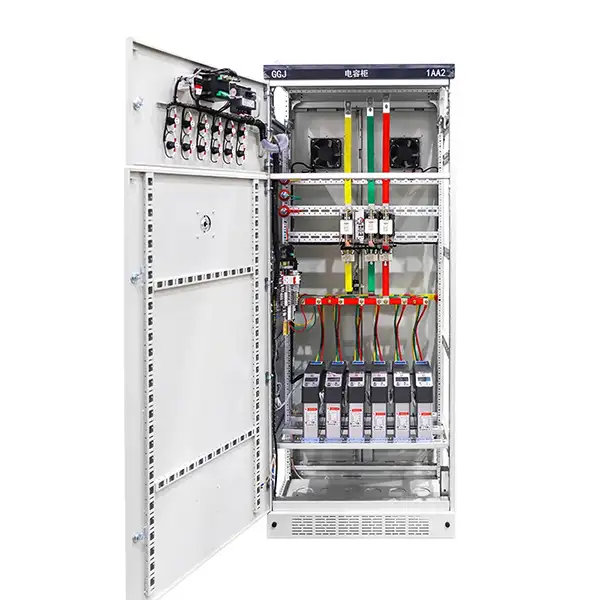

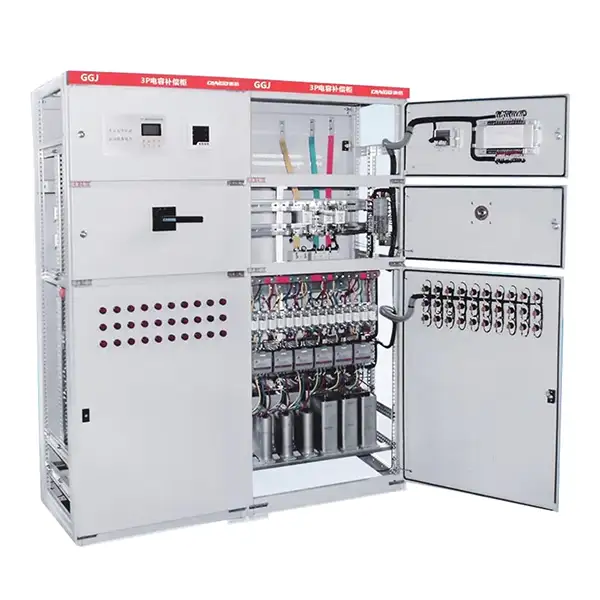

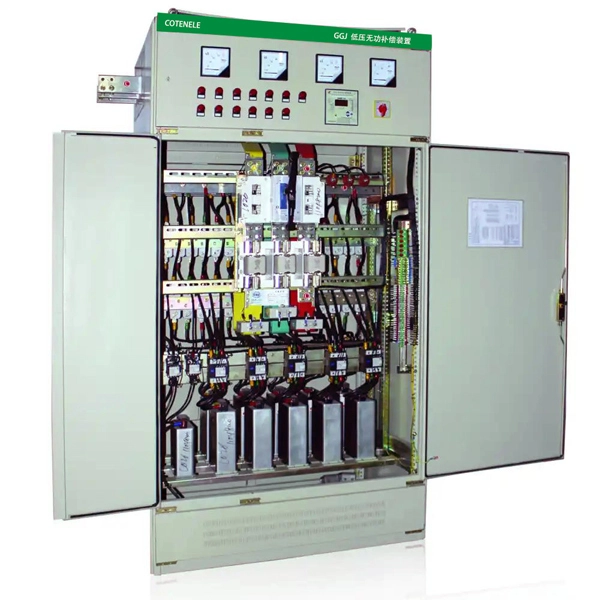

Productstructuren en hoofdcomponenten

Het GGJ Automatic Reactive Power Compensation Device LV Panel is gemaakt van hoogwaardige koudgewalste staalplaat met een gesloten structuur en anti-corrosie spuitcoating. De kerncomponenten zijn onder meer:

Intelligente blindvermogenregelaar:Dit onderdeel is het "brein" van het compensatieapparaat, dat het blindvermogen en de arbeidsfactor in realtime bewaakt en schakelopdrachten geeft.

Vermogenscondensatoren:kerncompensatie-elementen die reactief vermogen genereren. Moderne ontwerpen maken voornamelijk gebruik van zelfherstellende condensatoren van het droge type, die beter presteren dan traditionele met olie gevulde typen.

Schakelapparaten:voer controlleropdrachten uit om condensatoren in/uit te schakelen.

Veel voorkomende typen:condensatorschakelaars en snelle, niet-schakelende thyristorschakelaars.

Hoofdschakelaar / zekeringen loskoppelen:bieden hoofdstroom aan/uit en bescherming tegen kortsluiting.

Thermisch overbelastingsrelais:biedt overbelastingsbeveiliging voor condensatoren.

Weergave-instrumenten:paneel bevat meestal een vermogensfactormeter, ampèremeter en voltmeter voor realtime monitoring.

Werkingsprincipe

De controller in de kast bewaakt voortdurend de spannings- en stroomsignalen van het elektriciteitsnet en berekent in realtime het blindvermogen en de arbeidsfactor.

Wanneer de arbeidsfactor onder een vooraf ingestelde doelwaarde komt (bijvoorbeeld 0,95), schakelt de controller automatisch een of meer condensatorbanken via de schakelapparaten.

Omdat de condensatorstroom voorloopt op de spanning, compenseert de capacitieve reactieve stroom de achterblijvende reactieve stroom van inductieve belastingen, waardoor de netvermogensfactor wordt verhoogd naar de doelwaarde en een lokale blindvermogensbalans wordt bereikt.

Dit automatische controleproces met gesloten lus zorgt ervoor dat de GGJ-kast veranderingen in de belasting nauwkeurig volgt en zowel overcompensatie als ondercompensatie vermijdt, waardoor het elektriciteitsnet in een efficiënte bedrijfstoestand blijft.

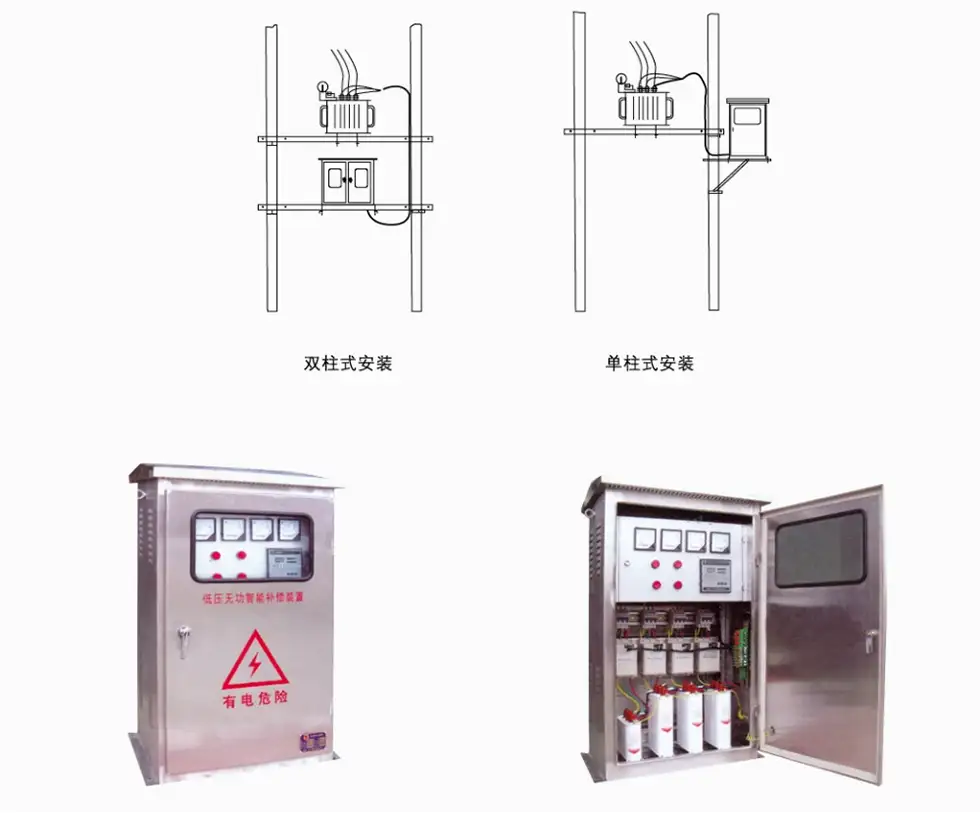

Buitenop een paal gemonteerde installatiemethode
