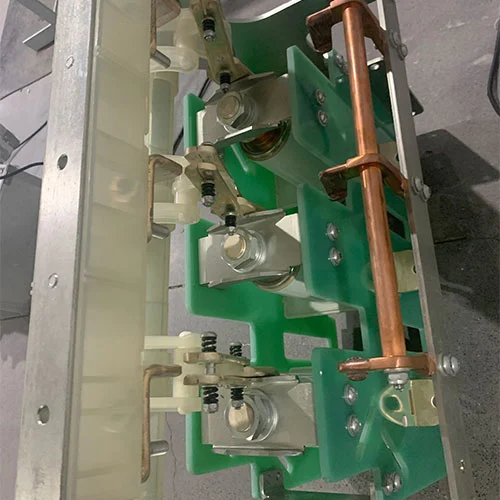

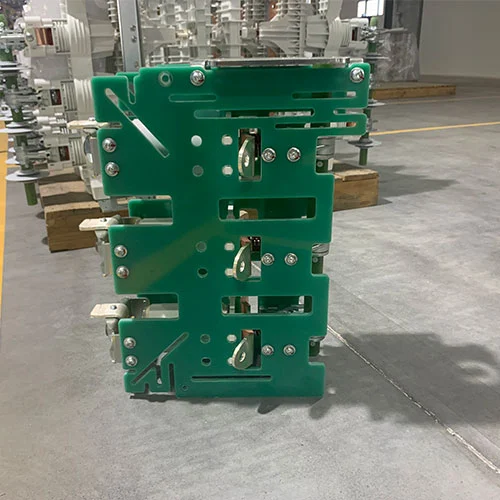

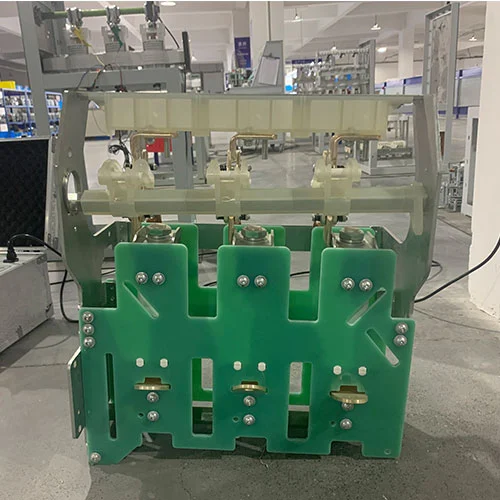

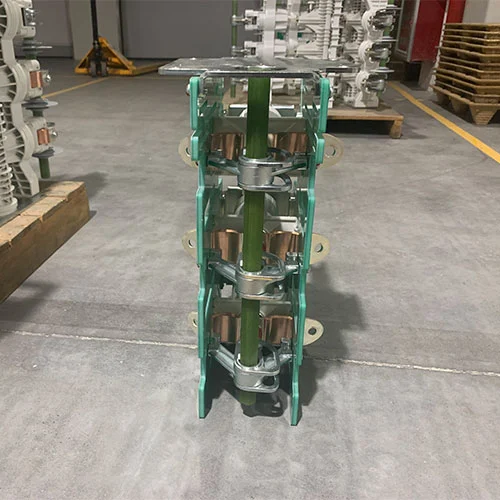

11KV ringhoofdeenheid stroomonderbreker isolatieschakelaar

Omdat Cotenele KDV-12D/1250-25-serie 11kV middenspanningsvacuümstroomonderbrekers, geïntegreerd met scheiders, de kerncomponenten vormen van RMU's en milieuvriendelijke schakelapparatuur, zijn ze van cruciaal belang voor het garanderen van de elektrische betrouwbaarheid in moderne energiesystemen.

De VCB is het primaire beveiligingsapparaat dat fouten in de stroomapparatuur kan onderbreken om wijdverspreide storingen te voorkomen, maar de scheider biedt een zichtbaar en veilig middel om een ​​deel van het circuit te isoleren voor onderhoud.

De combinatie van deze twee componenten kan de veiligheid vergroten, ruimte besparen en de prestaties van middenspanningsdistributienetwerken optimaliseren, zoals industriële faciliteiten, onderstations en systemen voor hernieuwbare energie.

Model

Hoe werken vacuümstroomonderbrekers?

Een 11 kV ringhoofdeenheid-stroomonderbreker-isolatorschakelaar is een schakelapparaat dat vacuüm gebruikt als boogdovend medium om de stroom te onderbreken.

Kernprincipe

In een afgedichte vacuümonderbreker zijn vaste en beweegbare contacten ondergebracht. Onder normale omstandigheden blijven deze contacten gesloten, waardoor er stroom kan vloeien.

Foutonderbreking

Wanneer er een storing (zoals kortsluiting) optreedt, trekt het actuatormechanisme de contacten uit elkaar. Wanneer de scheidende contacten als gevolg van geïoniseerde metaaldampen een elektrische boog vormen

Boog afschrikken

In een vacuüm zijn er geen gassen die de boog in stand houden. De metaaldampen, het plasma en de boog worden snel verspreid en teruggecondenseerd op de contactoppervlakken. Omdat de diëlektrische sterkte vrijwel onmiddellijk wordt hersteld, wordt de boog gedoofd binnen de eerste stroom nul, waardoor de fout veilig wordt geïsoleerd.

VCB versus lastscheider

Hoewel ze vaak samen worden gebruikt, dienen VCB's en lastscheiders verschillende doeleinden in een stroomdistributienetwerk.

Wat zijn de voordelen van dit bedieningsmechanisme?

Het gebruik van een 11 kV ringhoofdeenheid-stroomonderbreker-isolatorschakelaar in een middenspanningsschakelaar of middenspanningsringhoofdeenheid kan aanzienlijke voordelen opleveren:

Verbeterde onderhoudsveiligheid

De lastscheider zorgt voor een zichtbare scheidingsafstand. Ze kunnen de scheider openen voordat de technische operator aan een circuit werkt om de stroomtoevoer naar de stroomafwaartse zijde van de VCB te onderbreken, waardoor de veiligheid wordt gegarandeerd.

Ruimte- en kostenefficiëntie

Het is gebruikelijk om de scheider te integreren met de vacuümstroomonderbreker in moderne middenspanningsschakelpanelen, waardoor de fysieke voetafdruk kan worden verkleind in vergelijking met het installeren van twee afzonderlijke, zelfstandige apparaten. Dit is cruciaal voor commerciële gebouwen met beperkte ruimte en compacte onderstations (CSS).

Superieure beschermingscoördinatie

De VCB zorgt voor de automatische onderbreking van gevaarlijke foutstromen, terwijl de lastscheider het handmatig schakelen van belastingen regelt. Dit ontwerp kan de levensduur van de vacuümstroomonderbreker verlengen omdat de VCB niet verslijt door veelvuldig schakelen van belastingen.

Veelzijdigheid in netwerkontwerp

Deze combinatieoplossingen voor de vacuümstroomonderbreker en scheider kunnen een robuust en flexibel stroomdistributienet creëren, zoals een luchtgeïsoleerde lastscheider die kan worden gecombineerd met zekeringen voor transformatorbeveiliging, terwijl de VCB de belangrijkste inkomende bescherming verzorgt.

Technische parameters

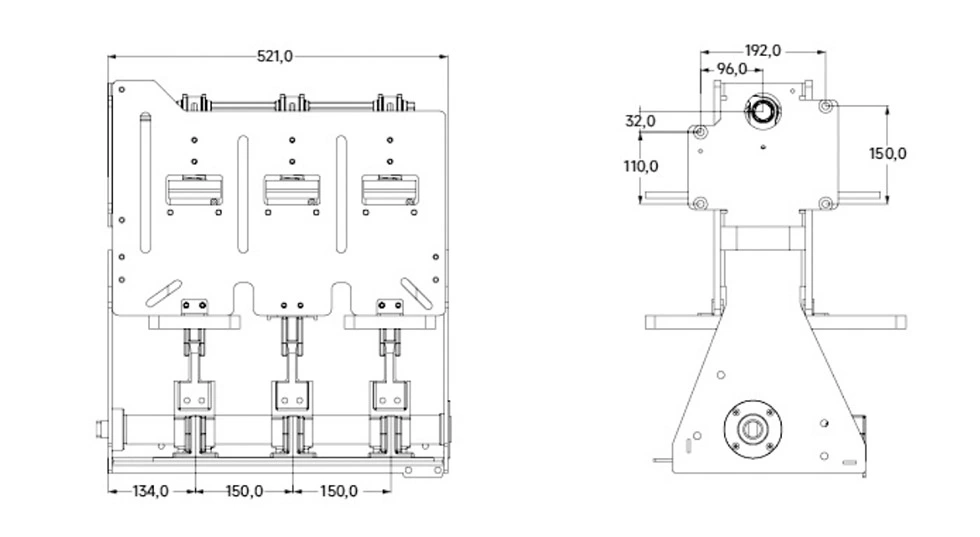

Uiterlijk en dimensie

Veelgestelde vragen

Vraag 1: Hoe koopt u uw producten?

A: U kunt contact opnemen met onze websiteservice of een e-mail naar ons sturen en ons de technische parameters van uw project vertellen of ons de technische documenten sturen. Wij sturen u de goede prijs op basis van uw projectinformatie. Als u de prijs accepteert, kunnen we het contract ondertekenen. Hieronder vindt u de contactgegevens:
Eric: telefoon/whatsapp/wechat:+86 18662318620
E-mail: info@cotenele.com

Vraag 2: Wat is de prijs van een 11KV ringhoofdschakelaar-isolatieschakelaar?

A:Dit hangt af van de specifieke vereisten van uw project, maar u kunt er zeker van zijn dat wij u de beste prijs en korting bieden op basis van de specifieke situatie van uw bestelling. Neem zo snel mogelijk contact met ons op als u het betreffende project heeft.

Vraag 3: Bent u een fabrikant of een fabriek?

A: Wij zijn een fabrikant met een eigen fabriek met een oppervlakte van meer dan 30.000 vierkante meter. Contenele International Trading Co., Ltd. is een internationale handelsonderneming die is opgericht om de import en export van goederen te vergemakkelijken.

Vraag 4: Naar welke landen en regio's worden uw producten voornamelijk geëxporteerd?

A: Onze producten worden goed verkocht in meer dan 50 landen en regio's over de hele wereld, waaronder Rusland, Europa, Afrika en het Midden-Oosten.

Vraag 5: Hoe is de kwaliteit van uw producten?

A: Tot nu toe heeft onze fabriek meer dan 10 jaar ervaring in het produceren en ontwikkelen van 12kv-40,5kv vacuümstroomonderbrekers, scheidingsschakelaars, lastschakelaars en bedieningsmechanismen. We hebben meer dan honderdduizenden kerncomponenten geleverd voor de opblaasbare kasten en milieubeschermingskasten van State Grid en binnenlandse en buitenlandse klanten. De fabriek is geslaagd voor de ISO9001-certificering van het kwaliteitsmanagementsysteem, de ISO14001-certificering van het milieumanagementsysteem en de ISO18001-certificering van het managementsysteem voor gezondheid en veiligheid op het werk.
