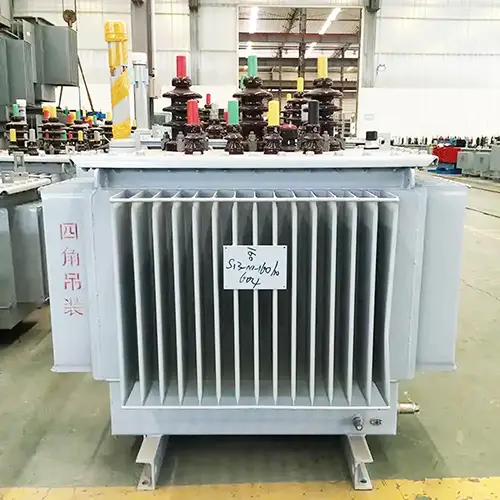

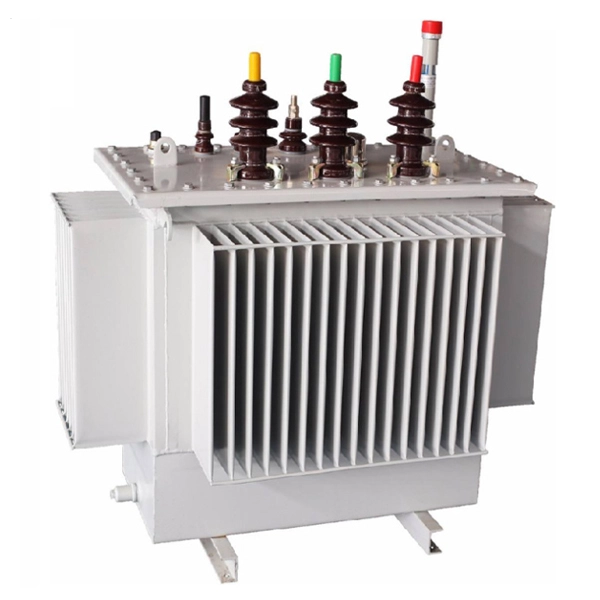

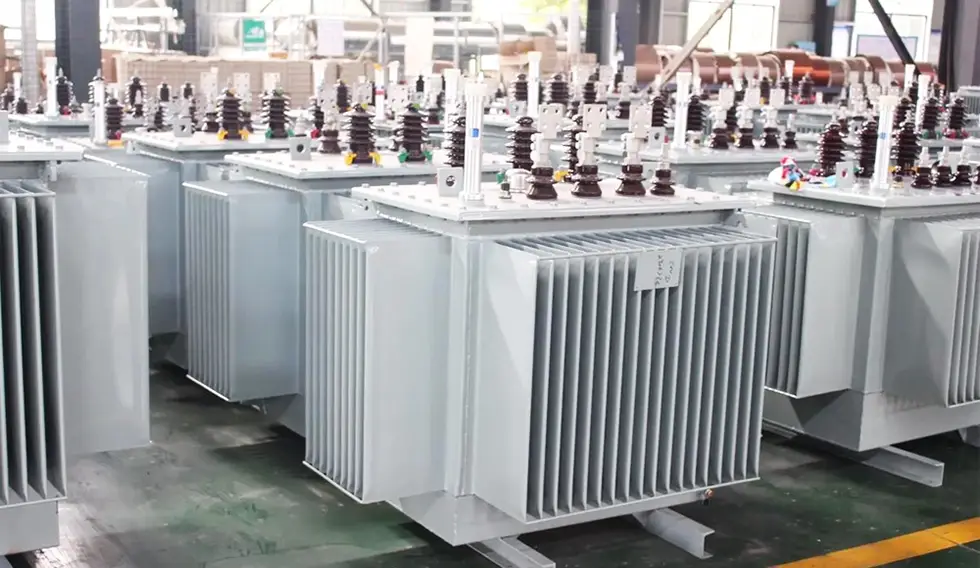

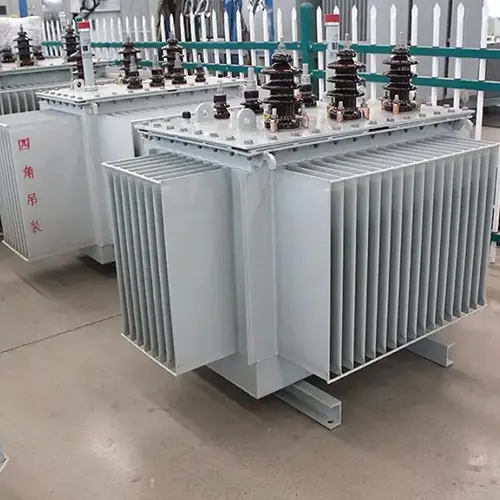

20KV olie-ondergedompelde elektrische transformator

De elektrische transformator is een van de producten die door Cotenele wordt geproduceerd. Ons20KV olie-ondergedompelde elektrische transformatoris een stroomdistributieapparaat dat het spanningsniveau van 20 kV verlaagt naar een lage spanning (doorgaans 0,4 kV). Het wordt veel gebruikt in 20kV-distributiesystemen. Naarmate de elektriciteitsnetten worden geüpgraded, biedt het 20 kV-systeem aanzienlijke voordelen ten opzichte van het 10 kV-systeem: voor hetzelfde uitgezonden vermogen wordt de lijnstroom met 50% verminderd en worden de energieverliezen op de lijn met 75% verminderd, wat resulteert in opmerkelijke energiebesparingen en capaciteitsuitbreiding. De 20KV olie-ondergedompelde elektrische transformatoren worden voornamelijk gebruikt in stroomdistributienetwerken, industriële en mijnbouwbedrijven, commerciële en civiele gebouwen en andere scenario's.

Belangrijkste technische parameters

Productclassificatie

De 20kV olie-ondergedompelde distributietransformatoren kunnen worden geclassificeerd volgens de volgende criteria:

1. Op aantal fasen

Eenfasige transformatoren: capaciteitsbereik 5kVA -160kVA

Driefasige transformatoren: capaciteitsbereik 30kVA -2500kVA

2. Op basis van kernmateriaal

Transformatoren van siliciumstaal: modellen omvatten de series S11, S13, S20 en S22

Transformatoren van amorfe legeringen: modellen omvatten de series SBH15, SBH21, SBH25; hun nullastverliezen zijn ongeveer de helft van die van silicium-staaltransformatoren van dezelfde energie-efficiëntieklasse

3. Op basis van energie-efficiëntieklasse

Producten uit het midden- tot hogere segment: S13-, S20-, S22- en amorfe legeringsseries

Low-end producten: S11-serie

4. Door de tikwisselmethode

Off-circuit (onbelast) kraanwisseling: vereist spanningsvrijstelling voor handmatige aanpassing

Tap-wisselen bij belasting: maakt aanpassing mogelijk terwijl er spanning op staat (beschikbaar op sommige modellen)

5. Per type tankbehuizing

Volledig verzegeld type, conventioneel type, enz.

Toepassingsgebied van de 20kV olie-ondergedompelde distributietransformatoren

20kV olie-ondergedompelde distributietransformatoren worden voornamelijk gebruikt in de volgende scenario's:

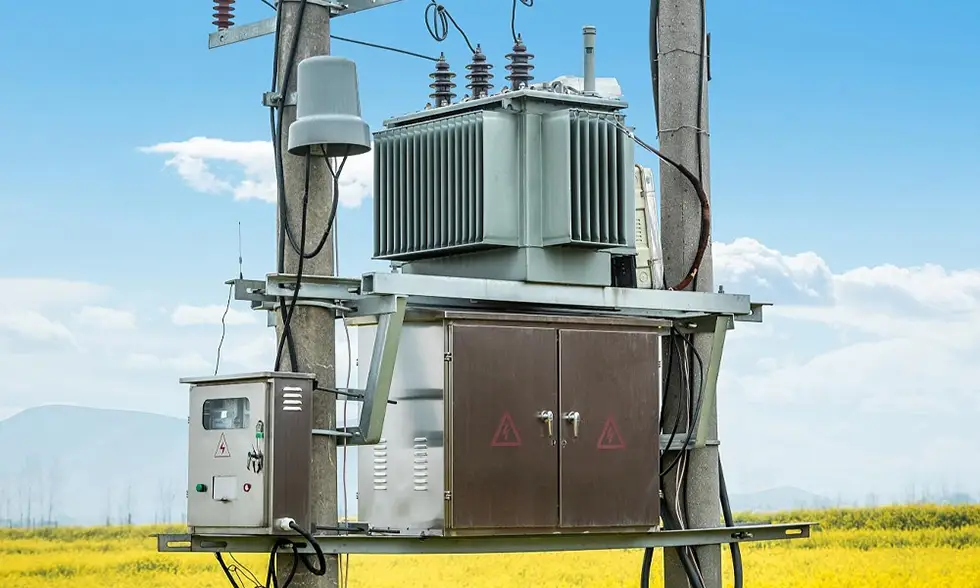

1. Stroomdistributienetwerken:stedelijke en landelijke distributienetten, 20kV-distributielijnen

2. Industriële en mijnbouwondernemingen:aardolie, metallurgie, chemie, textiel, lichte industrie, enz.

3. Commerciële en residentiële gebouwen:commerciële complexen, kantoorgebouwen, woonwijken

4. Speciale omgevingen:locaties met veel stof, olieverontreiniging of chemische stoffen

5. Schakeltoepassingen met dubbele spanning:sommige modellen kunnen werken op 10 kV- of 20 kV-systemen door tussen spanningsniveaus te schakelen

Werkingsprincipe

Het werkingsprincipe van een 20 kV olie-ondergedompelde distributietransformator is elektromagnetische inductie:

1. Wanneer de wisselstroomspanning wordt toegepast op de primaire wikkeling (hoogspanningszijde, 20 kV), gaat de wisselstroom door de wikkeling en genereert een wisselende magnetische flux in de ijzeren kern.

2. Deze wisselende flux verbindt tegelijkertijd zowel de primaire als de secundaire wikkelingen (laagspanningszijde, doorgaans 0,4 kV).

3. Volgens de wet van elektromagnetische inductie worden in beide wikkelingen elektromotorische krachten geïnduceerd.

4. Omdat de twee wikkelingen een verschillend aantal windingen hebben, verschillen de geïnduceerde spanningen dienovereenkomstig: de windingsverhouding is gelijk aan de spanningsverhouding.

5. De tijdens bedrijf gegenereerde warmte wordt via de isolerende olie overgebracht naar de tankwand en vervolgens via koelvinnen (of golfplaten) afgevoerd naar de omgevingslucht.

Hoe u de geschikte elektrische transformator kiest

1. Capaciteitsselectie

- Bereken de totale aangesloten belasting van alle elektrische apparatuur en voorzieningen (doorgaans exclusief brandbestrijdingsbelastingen).

- Het gecompenseerde schijnbaar vermogen dient als basis voor de keuze van de transformatorcapaciteit en het aantal eenheden.

- Over het algemeen moet de belastingsfactor van de transformator op ongeveer 85% worden gehouden.

- Vermijd te grote transformatoren of overbelasting.

2. Modelselectie

- S11-serie: low-end producten, geschikt voor toepassingen met lage energie-efficiëntie-eisen.

- S13/S20/S22-serie: energiebesparende producten uit het midden- tot hogere segment.

- Serie van amorfe legering (SBH15, enz.): extreem lage nullastverliezen, ideaal voor toepassingen met lange stilstandtijden en hoge nadruk op energiebesparing.

3. Andere overwegingen

- Installatieomgeving (binnen / buiten)

- Vereisten voor brandbeveiliging

- Behoefte aan dubbelspanningsschakeling (10kV/20kV-compatibiliteit)

- Tap-wisselmethode (off-circuit of on-load)

- Budget- en kostenbeperkingen

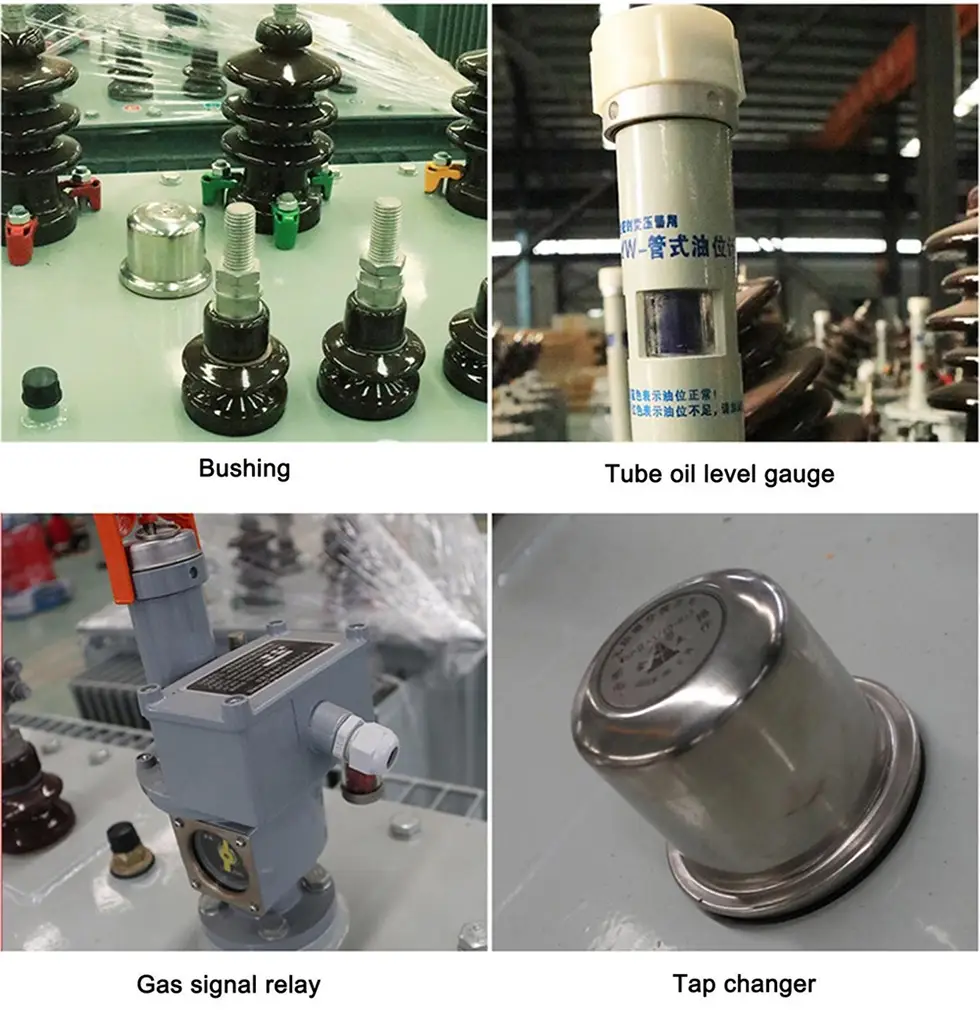

Productdetails

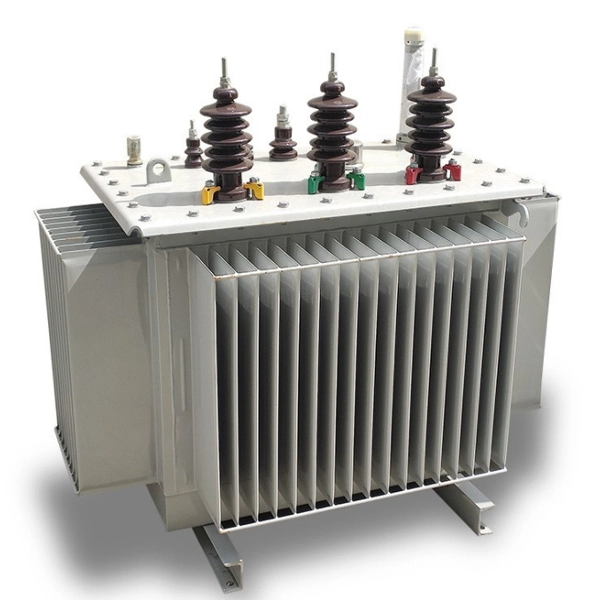

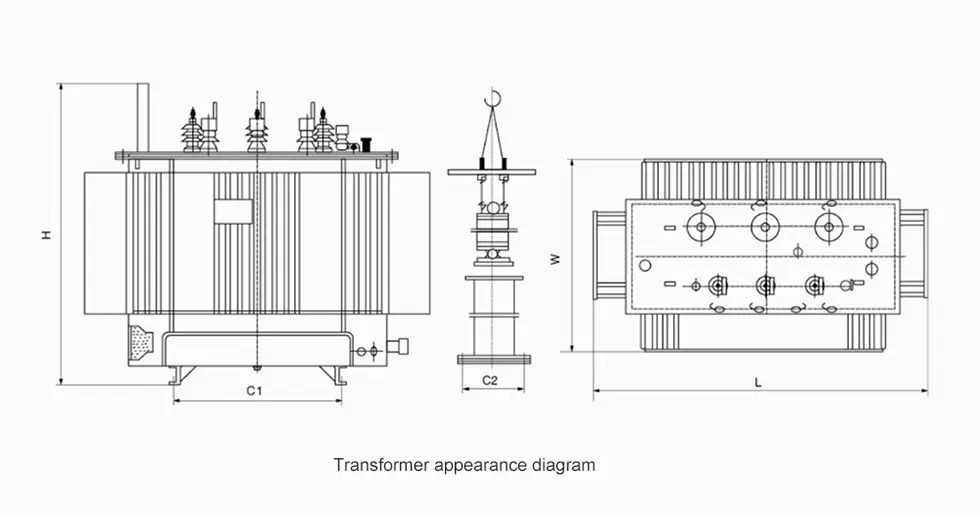

Producten Uiterlijk en afmetingen

Bestelbericht

Bij het plaatsen van een bestelling moeten het productmodel, de nominale capaciteit, de nominale hoog- en laagspanning, het hoogspanningsbereik, het aantal fasen, de frequentie en het nummer van de verbindingsgroep worden opgegeven.

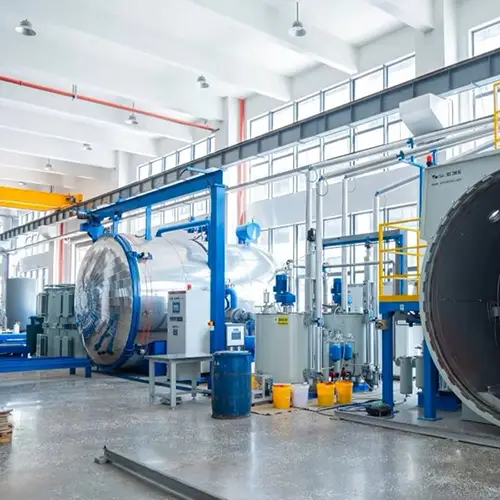

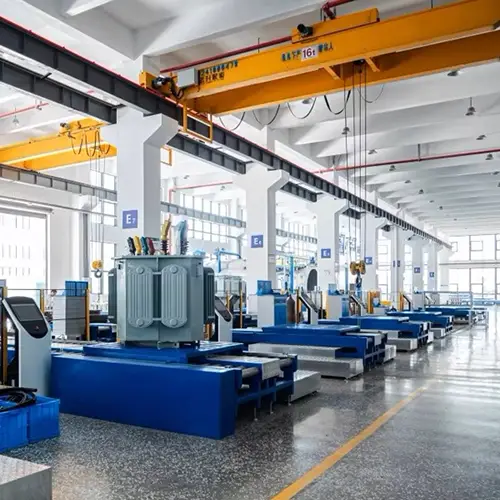

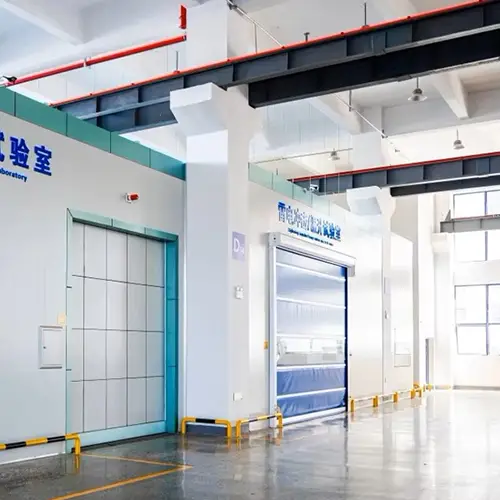

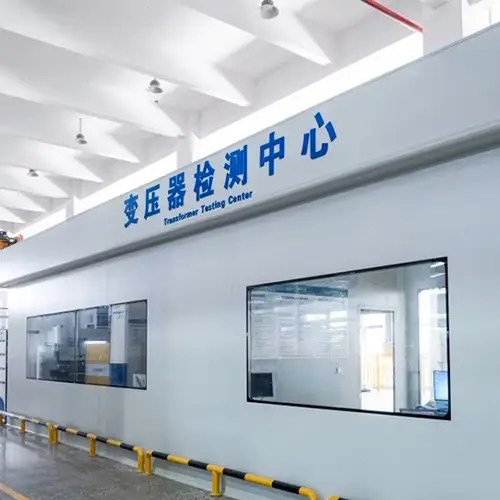

Werkplaats en testcentrum

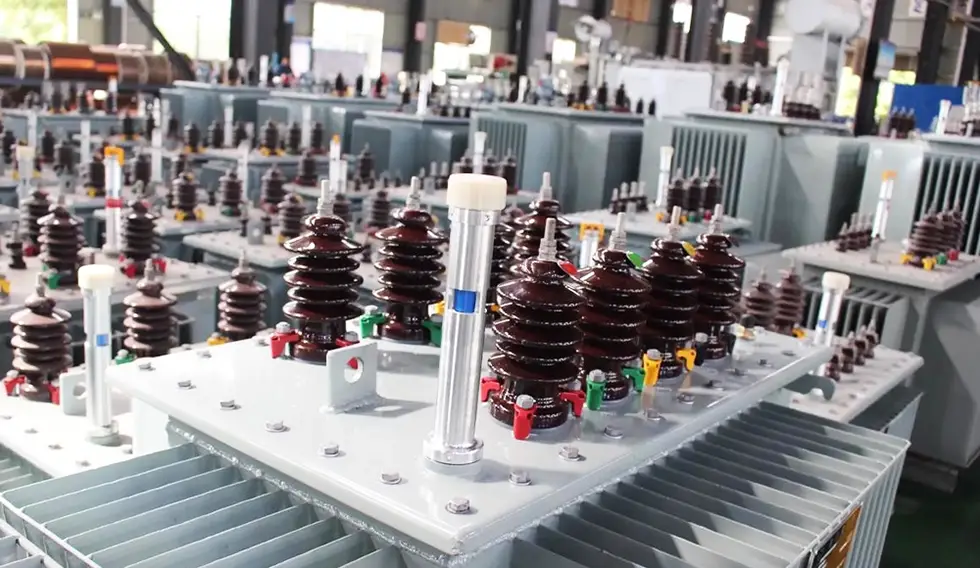

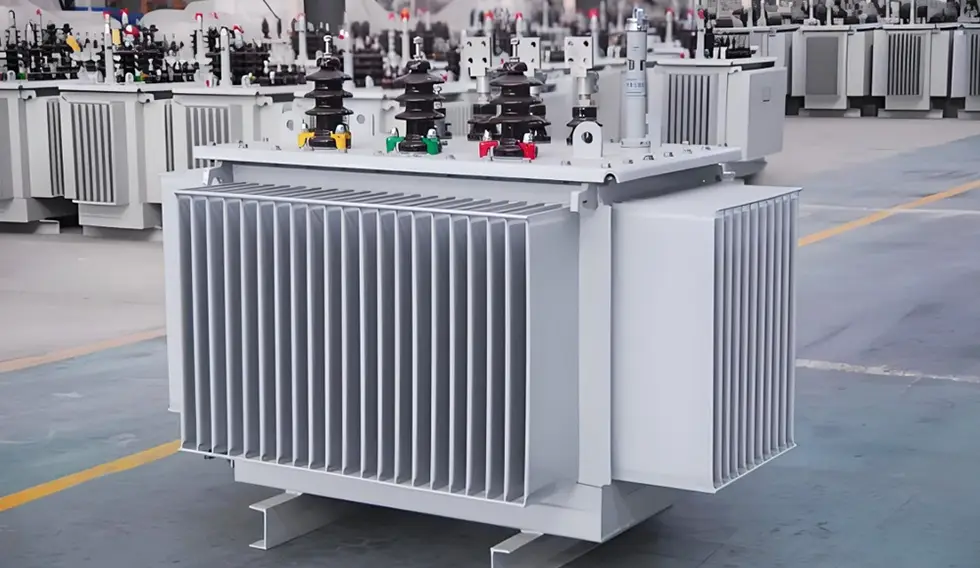

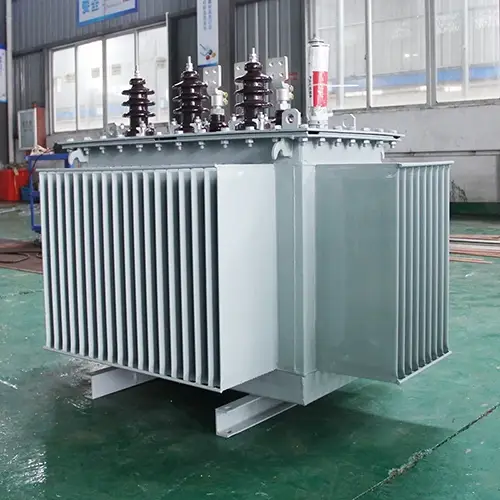

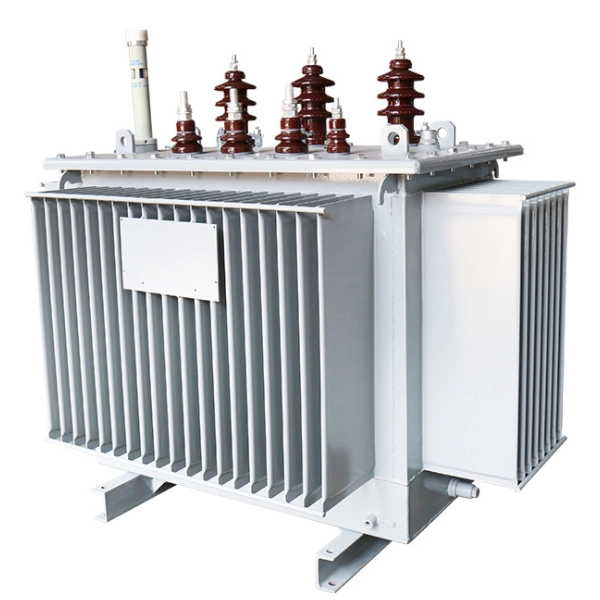

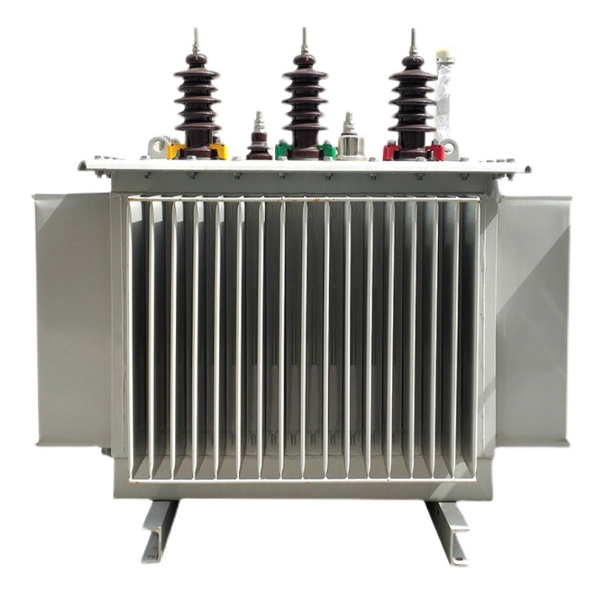

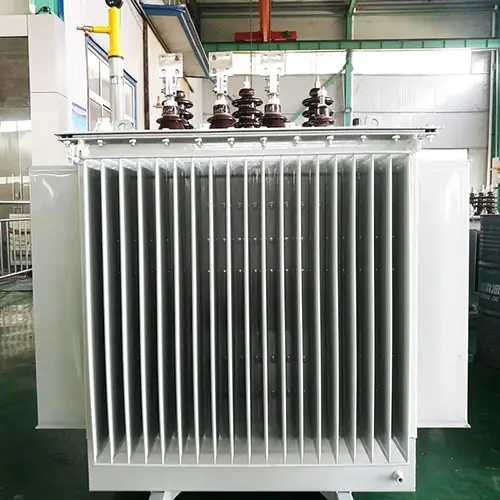

Producten tonen
