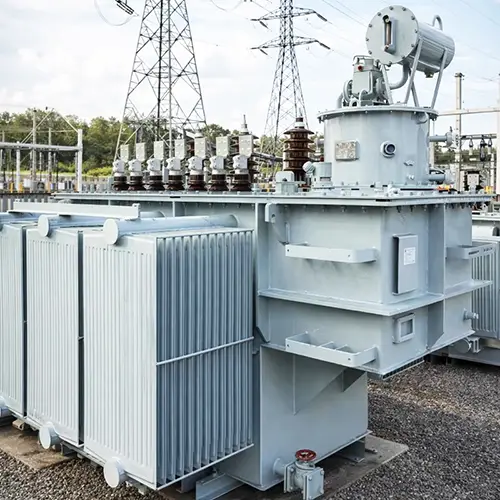

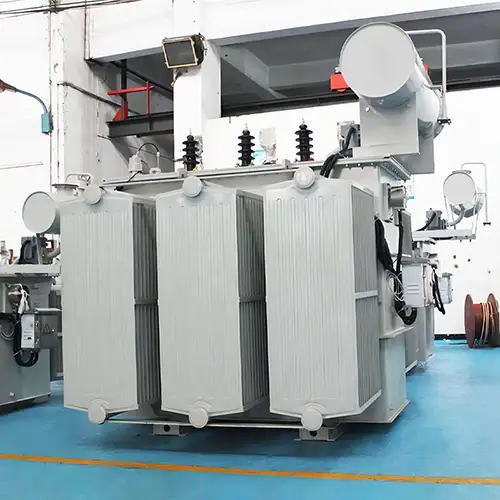

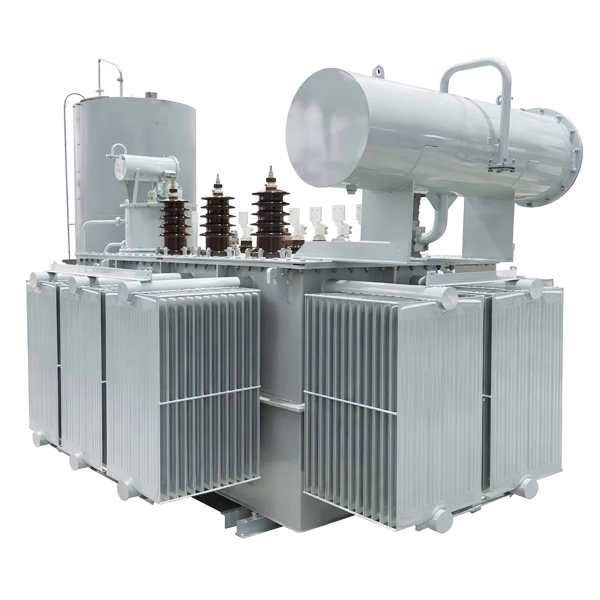

33KV olieondergedompelde elektrische distributietransformator

Cotenele voorziet klanten al jaren van een groot aantal33KV olieondergedompelde elektrische distributietransformatorin veel onderstations, energiecentrales, windenergie, zonne-energie en andere projecten, waaronder de representatieve van het Rwanda Energy Development Corporation Limited (EDCL) Kigoma, Birembo, Rukarara, Kibuye en Rwinkwavu Power Station-project. Deze 33kV (35KV) in olie ondergedompelde distributietransformator met hoogspanningszijde heeft een nominale spanning van 33 KV (35 kV) en gebruikt transformatorolie als isolatie- en koelmedium. Het is een statisch elektrisch apparaat dat, gebaseerd op het principe van elektromagnetische inductie, de ene wisselspannings(stroom)waarde omzet in een andere (of meerdere) wisselspannings(stroom)waarden met dezelfde frequentie maar met verschillende grootten.

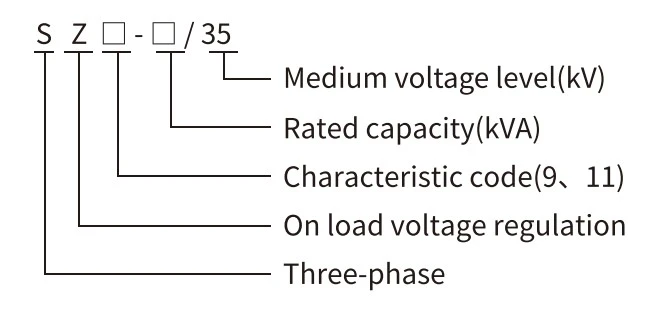

Model en betekenissen

Wat is een 33KV olie-ondergedompelde distributietransformator?

Een in olie ondergedompelde distributietransformator van 33 kV is een distributietransformator waarvan de nominale spanning aan de hoogspanningszijde 35 kV bedraagt ​​en die transformatorolie als isolatie- en koelmedium gebruikt. Het is een statisch elektrisch apparaat dat, gebaseerd op het principe van elektromagnetische inductie, de ene wisselspannings(stroom)waarde omzet in een andere (of meerdere) wisselspannings(stroom)waarden met dezelfde frequentie maar met verschillende grootten.

Volgens de relevante normen bedraagt ​​de nominale frequentie van een in olie ondergedompelde distributietransformator van 35 kV 50 Hz, en varieert de nominale capaciteit doorgaans van 30 kVA tot 2500 kVA (binnen de categorie distributietransformatoren). Sommige eenheden met een grotere capaciteit kunnen in de categorie vermogenstransformatoren vallen, met capaciteiten tot 31.500 kVA en meer.

Standaard milieuvereisten

1. Omgevingstemperatuur:

- Maximale waarde: +40 °C

- Minimumwaarde: -25 °C

- Maandelijks gemiddelde: niet hoger dan +30 °C

- Jaargemiddelde: niet hoger dan +20 °C

2. Hoogte:De installatielocatie mag zich op een hoogte van maximaal 1000 m boven zeeniveau bevinden.

3.De golfvorm van de voedingsspanning moet in wezen sinusoïdaal zijn.

4.De driefasige voedingsspanningen moeten ongeveer in evenwicht zijn.

5.De totale harmonische vervorming (THD) van de belastingsstroom is beperkt tot maximaal 5% van de nominale stroom.

6. Installatielocatie:De transformator kan zowel in een gebouw als in de open lucht worden geplaatst.

Normen

Internationale normen:

- IEC 60076-1:2011 - Vermogenstransformatoren - Deel 1: Algemene bepalingen

- IEC 60076-2:2011 - Vermogenstransformatoren - Deel 2: Temperatuurstijging voor in vloeistof ondergedompelde typen

- IEC 60076-3:2013+AMD1:2018 - Vermogenstransformatoren - Deel 3: Isolatieniveaus, diëlektrische tests en luchtafstanden buiten

- IEC 60076-5:2006 - Vermogenstransformatoren - Deel 5: Kortsluitvastheid

- IEC 60076-10:2016 - Vermogenstransformatoren - Deel 10: Meting van geluidsdrukniveaus

Nationale normen:

- GB/T 1094.1-2013 - Vermogenstransformatoren - Deel 1: Algemene eisen

- GB/T 1094.2-2013 - Vermogenstransformatoren - Deel 2: Temperatuurstijging van in vloeistof ondergedompelde transformatoren

- GB/T 1094.5-2008 - Vermogenstransformatoren - Deel 5: Bestand tegen kortsluiting

- GB/T 1094.10-2003 - Vermogenstransformatoren - Deel 10: Bepaling van akoestische geluidsniveaus

- GB/T 1094.3-2017 - Vermogenstransformatoren - Deel 3: Isolatieniveaus, diëlektrische tests en externe spelingen in de lucht

Technische parameters van 33KV olie-ondergedompelde transformatoren

S13-35kV Technische parameters van niet-excitatiespanningsregulerende transformator (0,4 kV)

S13-35kV Technische parameters van niet-excitatiespanningsregulerende transformator (3,15 ~ 15kV)

S13-35kV Technische parameters van niet-excitatiespanningsregulerende transformator (6,3 ~ 15kV)

Productstructuur van 33 kV-stroomdistributietransformatoren

Een olie-ondergedompelde transformator van 33 kV omvat hoofdzakelijk de volgende kerncomponenten:

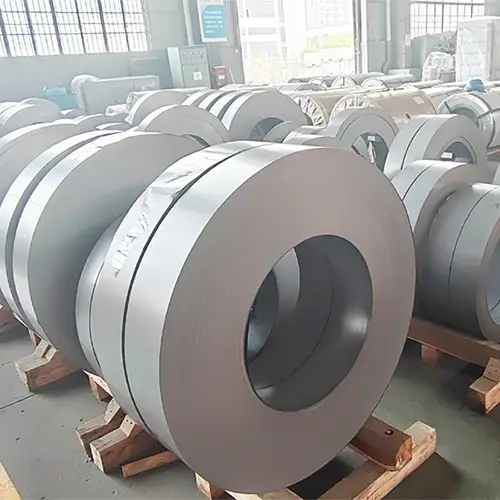

1. Kern (magnetisch circuit):Het magnetische circuit van de 33 kV-vermogenstransformator is samengesteld uit koudgewalste lamellen van siliciumstaal met een hoge magnetische permeabiliteit en korreloriëntatie. De kern maakt gebruik van een uit meerdere stappen overlappende verbindingsstructuur om verliezen bij nullast en geluid te verminderen. In een driefasige transformator worden de verticale delen van de kern kernpoten genoemd (waarop de wikkelingen worden geplaatst) en de horizontale delen jukken (die het magnetische circuit voltooien).

2. Wikkelingen (spoelen):De belangrijkste componenten die de transmissie en conversie van elektrische energie tot stand brengen. Behalve bij eenheden met een kleine capaciteit waarbij koperdraad wordt gebruikt, zijn de laagspanningswikkelingen over het algemeen van het cilindrische, met folie gewikkelde type waarbij gebruik wordt gemaakt van koperfolie; de hoogspanningswikkelingen hebben een meerlaagse cilindrische structuur. Deze ontwerpen zorgen voor een evenwichtige verdeling van de ampère-turn, een lage lekstroom, een hoge mechanische sterkte en een sterk kortsluitvast vermogen.

3. Tank:De schaal van een 33kV-voedingstransformator bevat een ijzeren kern en wikkelingen erin. De brandstoftank heeft een gegolfde koellichaamstructuur, die een goed ademend vermogen heeft en veranderingen in het olievolume kan compenseren die worden veroorzaakt door temperatuurschommelingen. Sommige winkels gebruiken ook brandstoftanks van het kloktype of volledig gesloten brandstoftankconstructies voor spanningstransformatie.

4. Conservator (olieconservator):De conservator is via een pijpleiding met de tank verbonden en wordt gebruikt om olie op te slaan en veranderingen in het olievolume te compenseren. In sommige moderne stroomtransformatoren hebben gegolfde tanks de functie van Oil Conservator vervangen.

5. Isolatiebussen:De isolatiebus van de stroomtransformator is een isolerend onderdeel dat zich tussen de geleidende staaf en het deksel van de olietank bevindt. Het biedt ook zowel isolatie als mechanische ondersteuning voor de geleidende staaf.

6. Tik op Wisselaar:Tap-wisselaars worden voornamelijk gebruikt voor spanningsregeling van stroomtransformatoren, en er zijn twee typen: off-circuit (niet-bekrachtigd) en onder belasting (bekrachtigd).

7. Andere accessoires:Inclusief diverse accessoires zoals gasrelais (Buchholz-relais), ontluchter (siliconenmaskers), overdrukapparaten, thermometers, oliefilters etc.

Classificatie van 33kV-voedingstransformator

Productvoordelen van 33kV-stroomtransformatoren

De 35 kV olie-ondergedompelde distributietransformator biedt de volgende belangrijkste voordelen:

1. Lage verliezen:Door gebruik te maken van hoogwaardig korrelgeoriënteerd siliciumstaal met hoge permeabiliteit en geoptimaliseerde kern- en wikkelingsontwerpen kunnen de nullastverliezen met meer dan 20% worden verminderd in vergelijking met conventionele transformatoren, en de belastingsverliezen met meer dan 10%. De S22-serie realiseert 15-20% lagere nullastverliezen dan het S11-type.

2. Laag geluidsniveau:Door kernmaterialen van hoge kwaliteit, de juiste magnetische kerndichtheid en gesegmenteerde gelamineerde verbindingstechnologie te selecteren, kan ruis effectief worden verminderd. Voor 1000 kVA-apparatuur kan het geluidsniveau onder de 50 decibel worden gehouden.

3. Hoge kortsluitvastheid:Gebruik van een dynamische analysemethode voor de berekening van de mechanische kracht bij kortsluiting; De wikkeling wordt door middel van een krimpproces gewikkeld om een ​​hoge mechanische sterkte te garanderen. Deze transformator is door middel van kortsluittests bestand tegen stootstromen tot 32 maal de nominale stroom.

4. Lage temperatuurstijging:De oliestroomverdeling wordt berekend en geoptimaliseerd om hotspottemperaturen en gemiddelde wikkelingstemperatuurstijgingen te verminderen.

5. Volledig afgedicht, onderhoudsvrij:Onze stroomtransformator maakt gebruik van een volledig gesloten olietank, die de olie uit de lucht kan isoleren en de veroudering van de isolatie kan vertragen. Tanks met gegolfde vinnen vervangen de conservator en voorkomen effectief het binnendringen van vocht en zuurstof. De onderhoudsvrije periode kan langer zijn dan 20 jaar.

6. Eenvoudige installatie en onderhoud:Relatief compact formaat en lage kosten. Dankzij het ontwerp zonder hefkern is de transformator bestand tegen transporttrillingen.

7. Slimme functionaliteit beschikbaar:Sommige transformatormodellen kunnen worden uitgerust met functies voor "signaal op afstand, meting op afstand, aanpassing op afstand en afstandsbediening" (vier op afstand) om onbemande werking van het onderstation te bereiken.

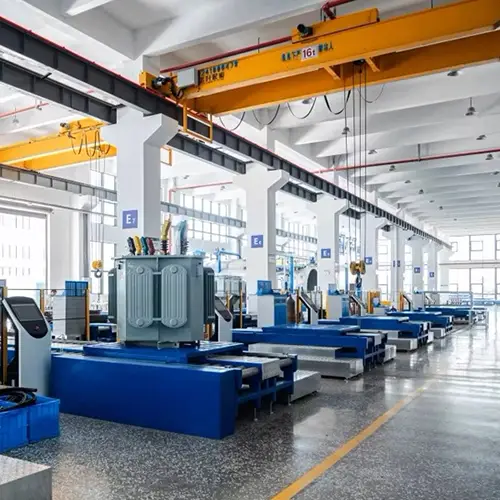

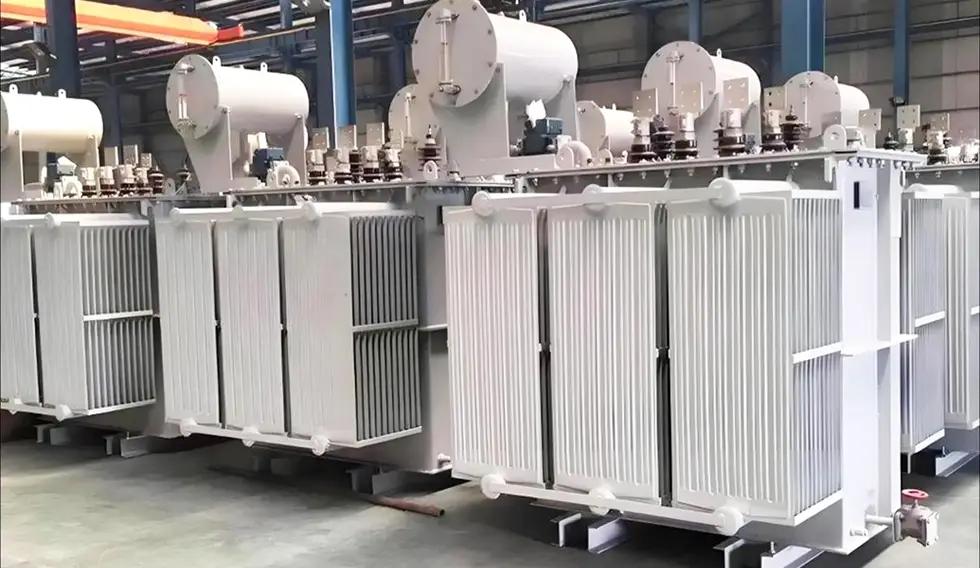

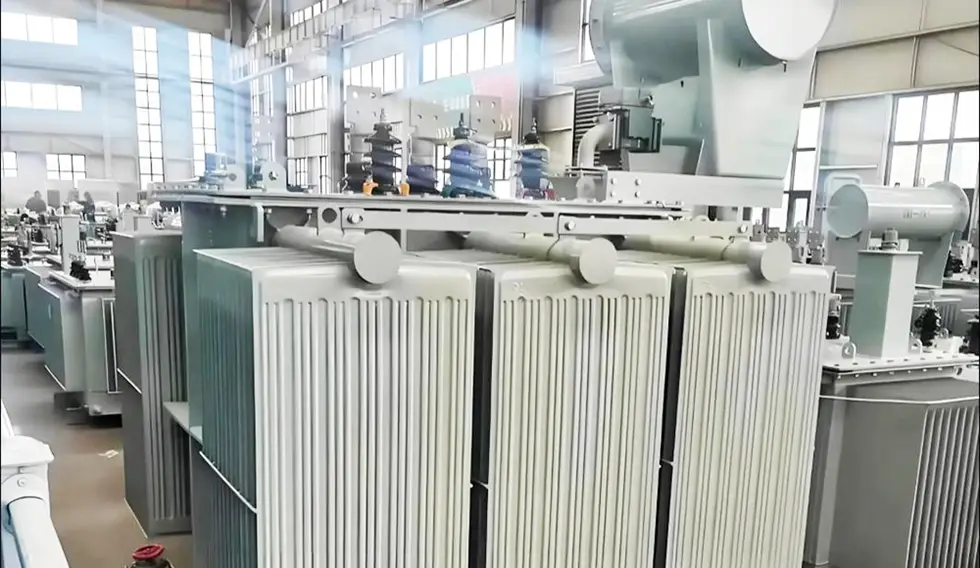

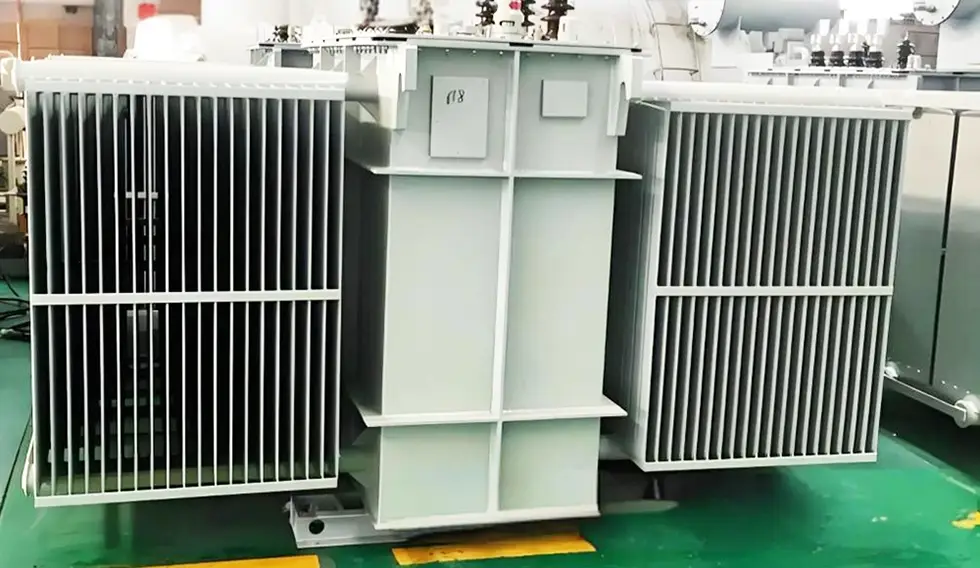

Werkplaats

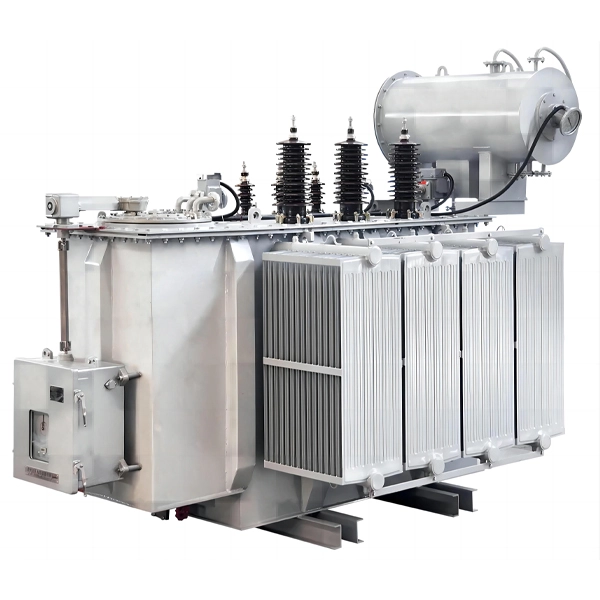

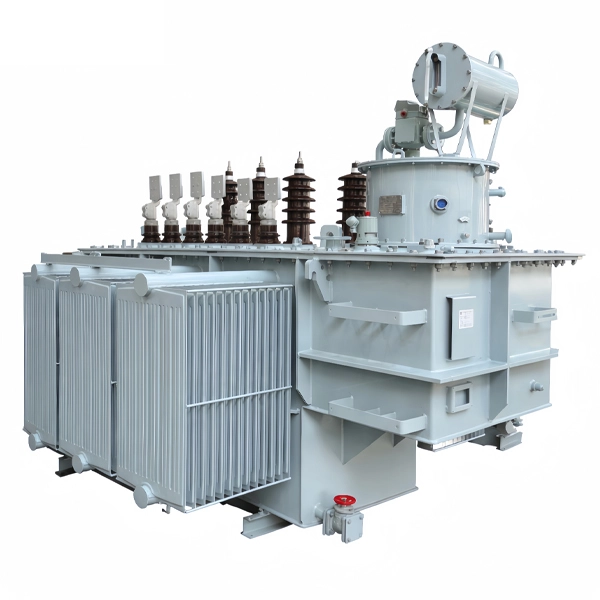

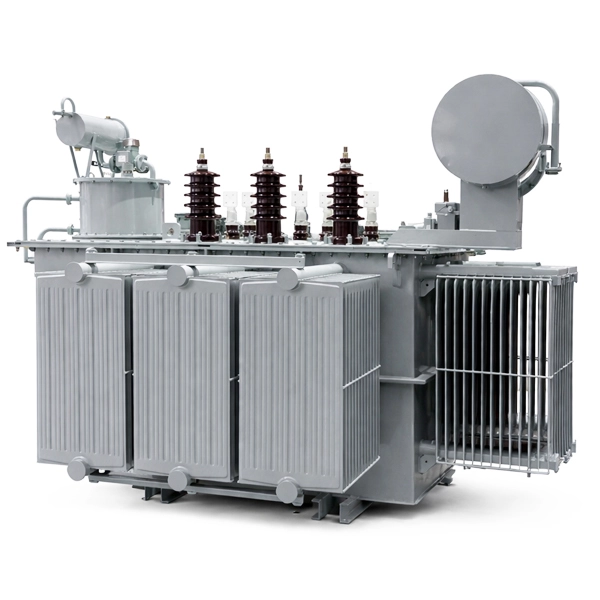

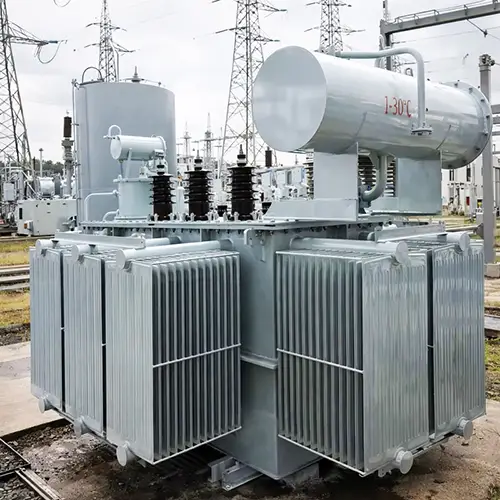

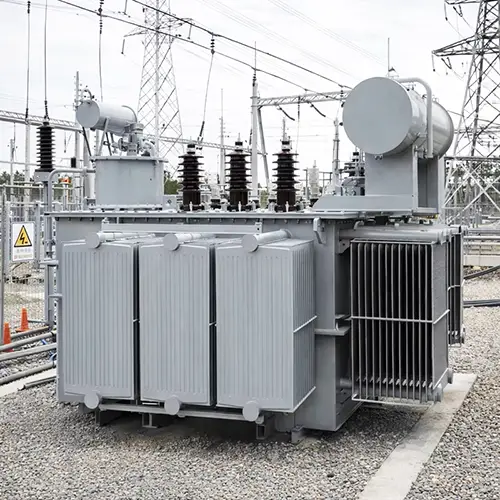

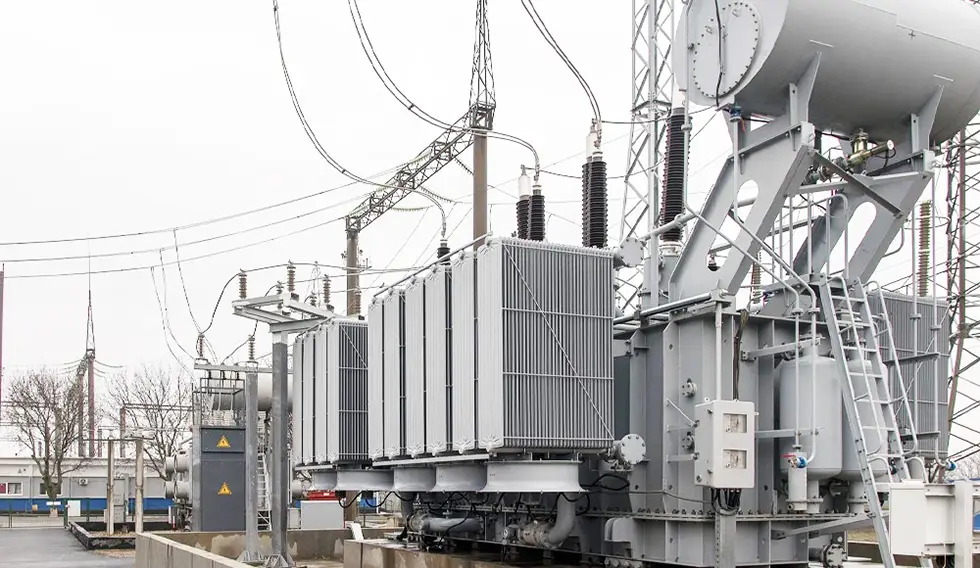

Producten tonen
