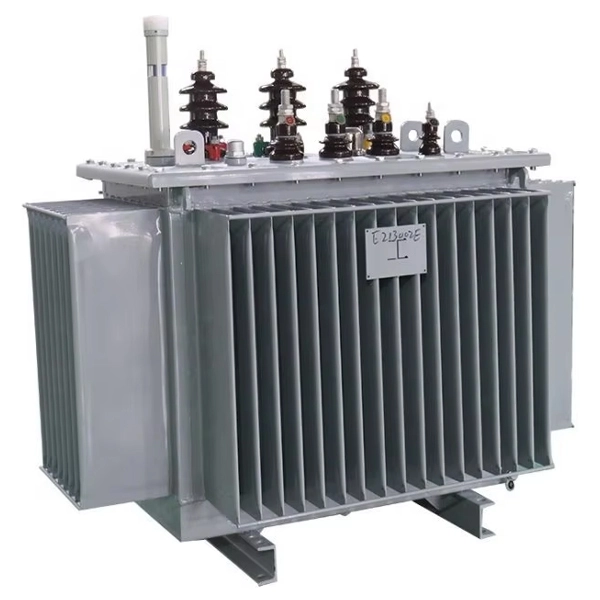

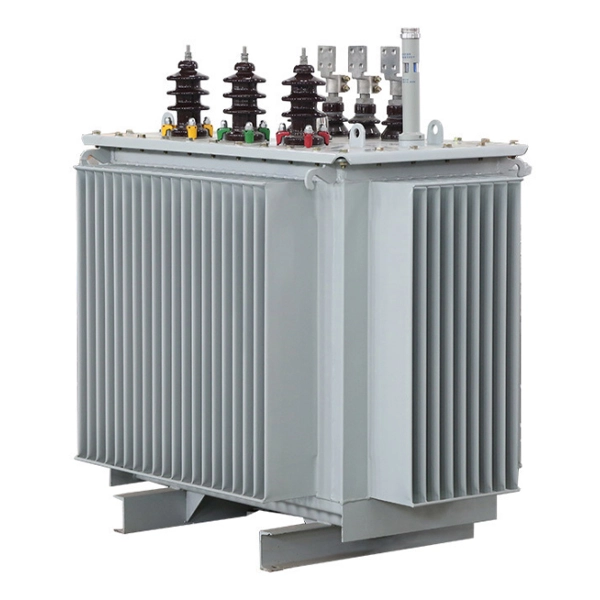

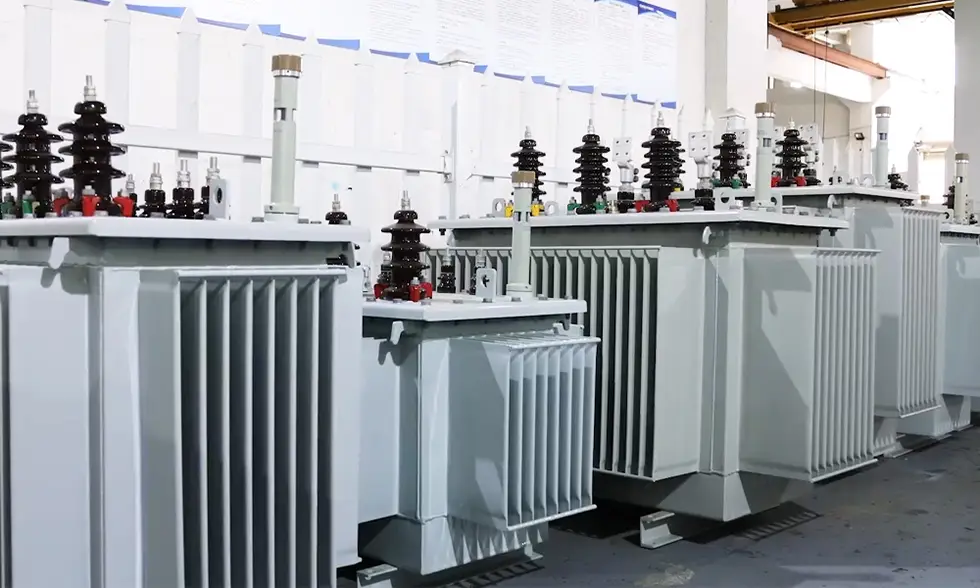

Als fabrikant en exporteur van10kV olie-ondergedompelde distributie-stroomtransformatorin China hebben we veel stroomtransformatoren geleverd aan overzeese markten zoals Europa, Afrika, Zuid-Amerika, het Midden-Oosten enz. De 10KV in olie ondergedompelde transformatoren gebruiken isolatieolie als het belangrijkste isolatiemedium en zijn ook afhankelijk van olie als koelmedium. Deze stroomverdelingstransformator biedt uitstekende voordelen zoalslage kosten, uitstekende warmteafvoer, sterke overbelastingscapaciteit en lange levensduur, waardoor ze al lang een mainstream keuze zijn in midden- en laagspanningsdistributiescenario's. Onze 10kV olie-ondergedompelde distributie-stroomtransformator voldoet aan de relevante internationale normIEC60076en inheemse normenGB/T 6451-2023, GB 1094enz.
| Standaardcategorie | Standaard naam |
| Nationaal (GB/T) | GB/T 1094.1-2013 Vermogenstransformatoren – Deel 1: Algemeen |
| GB/T 1094.2-2013 Vermogenstransformatoren – Deel 2: Temperatuurstijging voor in vloeistof ondergedompelde transformatoren | |
| GB/T 1094.3-2017 Vermogenstransformatoren – Deel 3: Isolatieniveaus, diëlektrische tests en externe spelingen in de lucht | |
| GB/T 1094.5-2008 Vermogenstransformatoren – Deel 5: Vermogen om kortsluiting te weerstaan | |
| GB/T 1094.10-2003 Vermogenstransformatoren – Deel 10: Bepaling van geluidsniveaus | |
| Internationaal (IEC) | IEC 60076-1:2011 Vermogenstransformatoren – Deel 1: Algemeen |
| IEC 60076-2:2011 Vermogenstransformatoren – Deel 2: Temperatuurstijging voor in vloeistof ondergedompelde transformatoren | |
| IEC 60076-3:2013+AMD1:2018 Vermogenstransformatoren – Deel 3: Isolatieniveaus, diëlektrische tests en externe spelingen in de lucht | |
| IEC 60076-5:2006 Vermogenstransformatoren – Deel 5: Vermogen om kortsluiting te weerstaan | |
| IEC 60076-10:2016 Vermogenstransformatoren – Deel 10: Bepaling van geluidsniveaus |
Een 10 kV in olie ondergedompelde distributietransformator (gewoonlijk een 'distributietransformator' genoemd) is een statisch elektrisch apparaat dat in distributiesystemen wordt gebruikt om wisselspanning en -stroom te transformeren en elektrische energie over te brengen op basis van de wet van elektromagnetische inductie, waarbij de wikkelingen zijn geïsoleerd door isolerende olie. Het verwijst over het algemeen naar transformatoren die werken in distributienetwerken met een spanningsklasse van 10 kV, een nominaal vermogen van 6300 kVA of lager, en die rechtstreeks stroom leveren aan eindgebruikers.

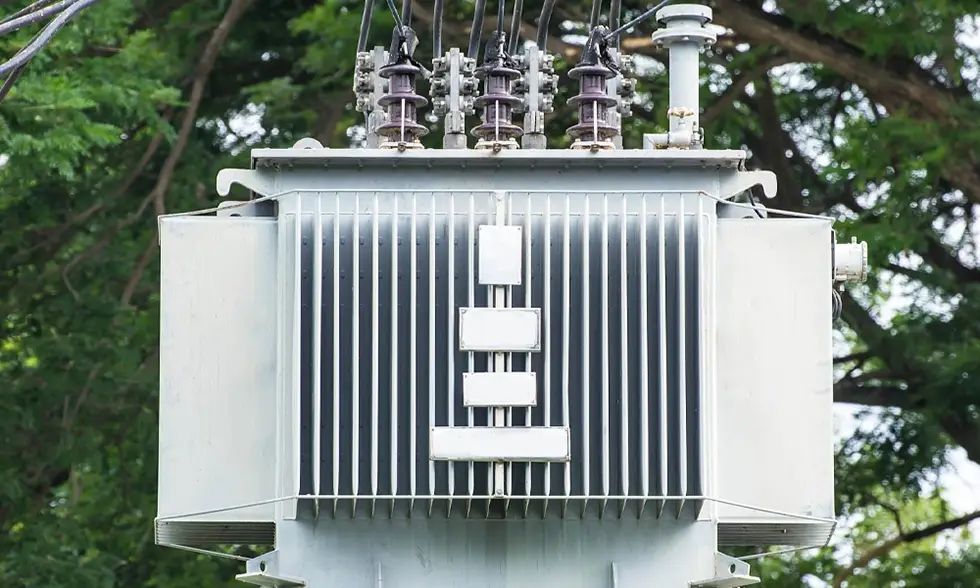

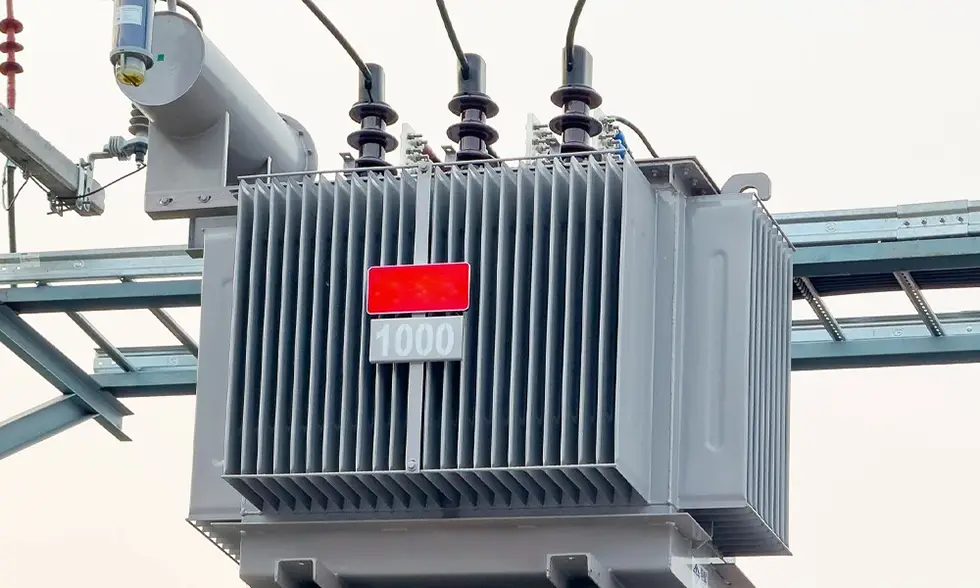

Dit soort stroomtransformatoren zijn geschikt voor AC 50/60 Hz, driefasig maximaal nominaal vermogen tot 2500 kVA (eenfasig maximaal 833 kVA, over het algemeen niet aanbevolen). Ze kunnen binnen of buiten worden gebruikt. Units met een capaciteit ≤315kVA kunnen op een paal worden gemonteerd. Standaard bedrijfsomstandigheden: omgevingstemperatuur niet hoger dan 40°C en niet lager dan -25°C; maximale dagelijkse gemiddelde temperatuur 30°C; maximale jaargemiddelde temperatuur 20°C; relatieve vochtigheid ≤90% (bij 25°C omgevingstemperatuur); hoogte ≤1000m. Als de omstandigheden afwijken van de bovenstaande, moeten passende aanpassingen van de rating worden doorgevoerd in overeenstemming met de relevante normen.

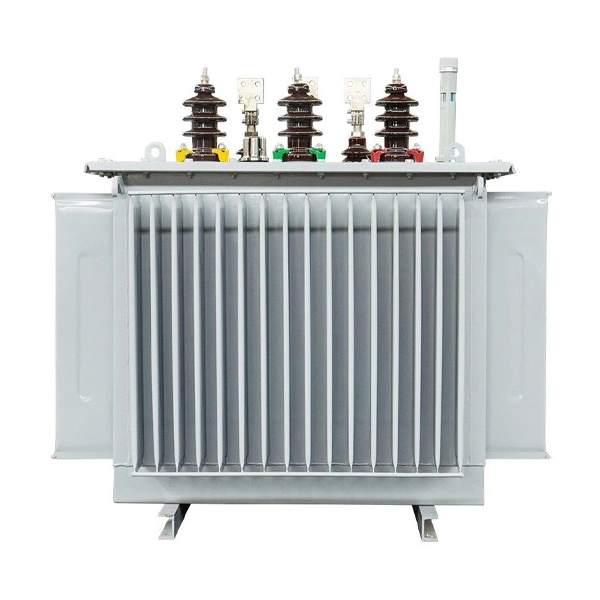

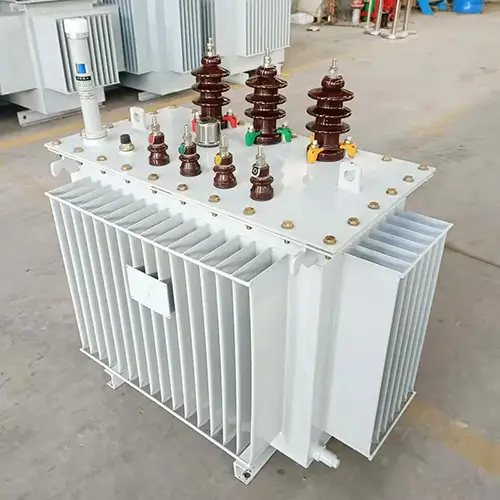

De structuur van een olie-ondergedompelde distributietransformator van 10 kV omvat het hoofdgedeelte, de conservator, isolatiebussen, kraanwisselaar, beveiligingsinrichtingen, enz.

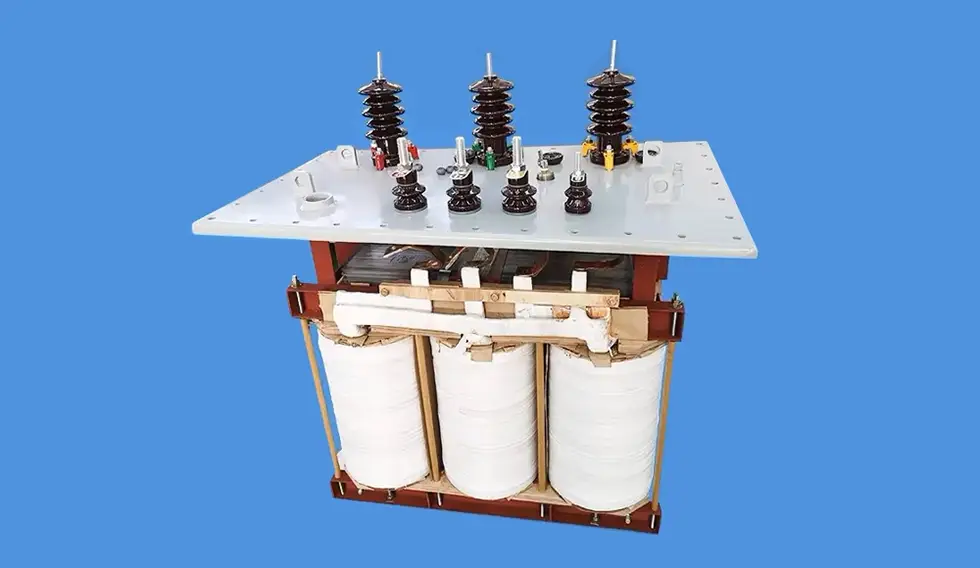

1. Hoofdgedeelte
Het hoofdgedeelte bestaat uit de kern, wikkelingen en isolatieolie - het elektromagnetische deel van de transformator.
Kern:Het magnetische circuit van de transformator, opgebouwd uit warmgewalste of koudgewalste siliciumstaalplaten (0,35 of 0,5 mm dik, met isolerende vernis op het oppervlak) op elkaar gestapeld. De kern bestaat uit kernbenen (waar wikkelingen in zitten) en jukken (die het magnetische circuit sluiten). Kernstructuren zijn in principe kerntype of schaaltype, waarbij het kerntype het meest wordt gebruikt. Sommige hoogwaardige producten maken gebruik van een driedimensionaal gewikkelde kern, waarbij de drie poten in een gelijkzijdige driehoek zijn gerangschikt, wat resulteert in een magnetisch circuit zonder onderbrekingen, lagere verliezen en minder ruis.
Wikkelingen:Het elektrische circuit van de transformator, meestal gewikkeld uit geïsoleerde platte of ronde koperdraad rond een vormer. De wikkelingen worden op de kernpoten geplaatst, met de laagspanningswikkeling (LV) op de binnenlaag en de hoogspanningswikkeling (HV) op de buitenlaag. Isolatiecilinders scheiden de kern van de LV-wikkeling en de LV van de HV-wikkeling. Voor LV-wikkelingen is een cilindrische constructie van koperfolie gebruikelijk (behalve voor zeer kleine capaciteiten). HV-wikkelingen maken gebruik van een meerlaagse cilindrische constructie om de verdeling van de ampère-turn in evenwicht te brengen, de zwerfstroom te verminderen en een hoge mechanische sterkte en kortsluitvastheid te bieden.
Isolerende olie:Bestaat voornamelijk uit naftenen, alkanen en aromaten. Het heeft twee functies: (a) het verschaffen van isolatie tussen wikkelingen, tussen wikkelingen en kern, en tussen wikkelingen en tank; (b) het afvoeren van warmte door convectie bij verhitting. Veel voorkomende typen zijn nr. 10, nr. 25 en nr. 45, waarbij het getal het vloeipunt in °C aangeeft (olie nr. 25 stolt bijvoorbeeld bij -25 °C). Selectie is afhankelijk van het lokale klimaat.
2. Tank
De tank is de buitenbehuizing van de in olie ondergedompelde transformator, gelast uit stalen platen. Het bevat de olie en andere componenten. Bij middelgrote en kleine transformatoren bestaat de tank uit een behuizing en een deksel. Het kern-en-spoelsamenstel wordt in de behuizing geplaatst en kan voor onderhoud worden opgetild nadat het deksel is verwijderd. Tevens is de tank voorzien van een olieaftapkraan, aardschroef, typeplaatje etc.
3. Conservator (olieconservator)
De conservator is bovenop de tank gemonteerd, heeft een volume van ongeveer 10% van het volume van de tank en is via een leiding met de tank verbonden. Terwijl olie uitzet of krimpt als gevolg van de temperatuur, levert of slaat de conservator olie op, waardoor de kern en de wikkelingen ondergedompeld blijven. Het vermindert ook het contact van de olie met de lucht, waardoor de afbraak van de olie wordt vertraagd. Een kijkglas (oliepeilmeter) op de conservator geeft het op temperatuur gekalibreerde oliepeil aan. De conservator is vaak voorzien van een ontluchter (silicageldroger) om vocht en onzuiverheden uit de binnenkomende lucht te verwijderen.

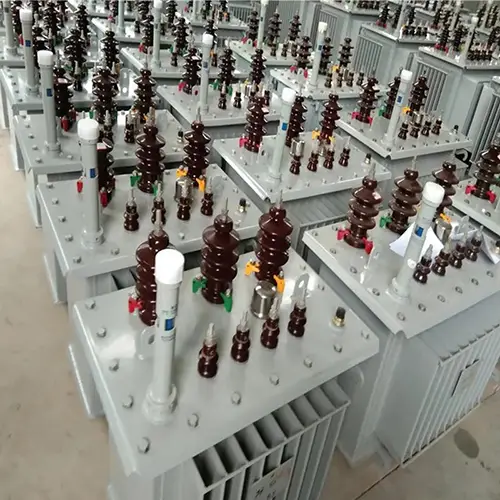

4. Isolatiebussen

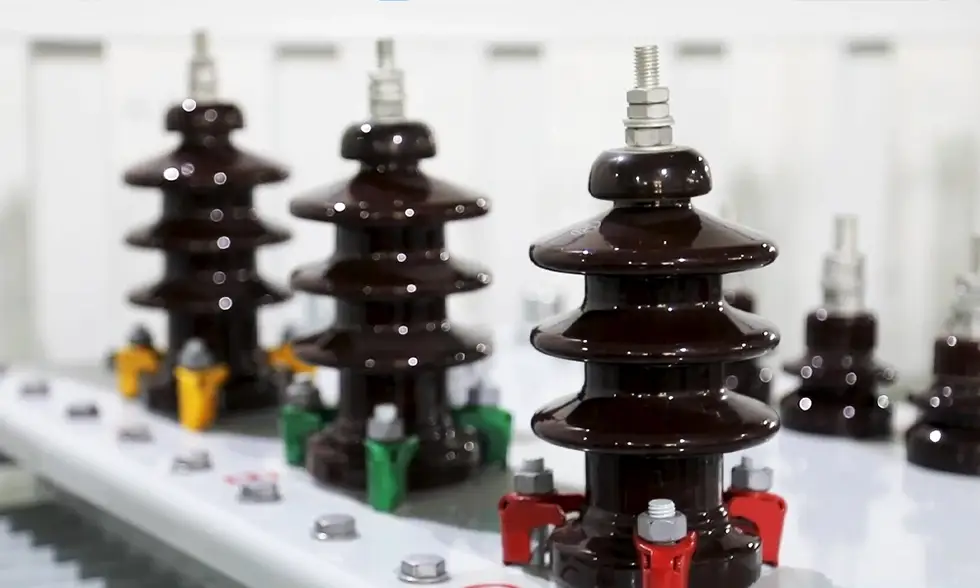

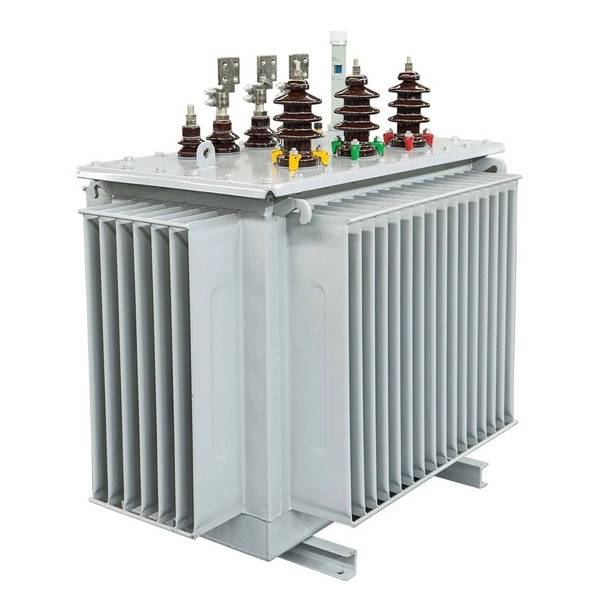

Doorvoeren zijn de belangrijkste isolatiecomponenten die door het tankdeksel steken. Ze halen de HV- en LV-wikkelingskabels uit de tank, zorgen voor isolatie van de aarde (tank en kern) en repareren de externe verbindingen. HV-bussen zijn groter, LV-bussen korter.
5. Tik op Wisselaar
De tapwisselaar, gemonteerd op de HV-wikkeling, verandert het aantal effectieve windingen om de uitgangsspanning te regelen. Wanneer de voedingsspanning varieert, past de tapwisselaar de spanning aan om een stabiele secundaire spanning te behouden. Typen: on-load tapwisselaar (kan onder belasting worden gebruikt) en off-load (onbelast) tapwisselaar (moet spanningsvrij worden gemaakt).
6. Beschermingsmiddelen
Gas (Buchholz) relais:Geïnstalleerd op de leiding tussen de tank en de conservator – een primaire bescherming tegen interne fouten. Bij ernstige fouten schakelt de stroomonderbreker uit; bij kleine storingen geeft hij een alarm. Volgens GB/T 6451 moeten transformatoren ≥800 kVA worden uitgerust met een Buchholz-relais.
Explosie-ontluchting (drukontlastingsapparaat):Gemonteerd op het tankdeksel, afgedicht met een glazen membraan. Als er een ernstige fout optreedt en het Buchholz-relais uitvalt, barst het membraan om de druk te laten ontsnappen en een explosie te voorkomen.
Thermometer:Bewaakt de hoogste olietemperatuur. Transformatoren ≥1000kVA moeten worden uitgerust met een buitensignaalthermometer, die kan worden aangesloten op een extern signaal.

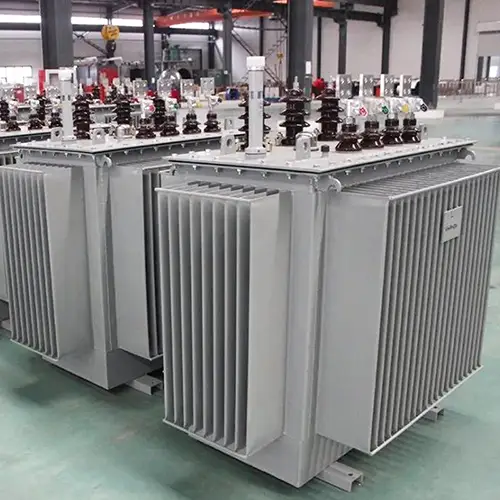

7. Koelapparatuur
Inclusief radiatoren of koelers die op de tankwand zijn gemonteerd en via leidingen met de tank zijn verbonden. Het temperatuurverschil tussen de bovenste en onderste olie veroorzaakt natuurlijke convectie, waardoor de olietemperatuur daalt. Koelmethoden: olie-natuurlijk lucht-natuurlijk (ONAN), olie-natuurlijk luchtgeforceerd (ONAF), olie-natuurlijk watergeforceerd (OFWF), geforceerde oliecirculatie (OFAF), enz.
Vergeleken met andere typen (bijvoorbeeld droge transformatoren) bieden olie-ondergedompelde distributietransformatoren:
1. Lage kosten - hoge kosteneffectiviteit
Volwassen productie en goedkopere materialen (siliciumstaal, koper, olie) resulteren in een 30-40% lagere prijs dan vergelijkbare droge transformatoren - ideaal voor netupgrades met beperkte budgetten en MKB-projecten.
2. Uitstekende warmteafvoer en overbelastingscapaciteit
De hoge soortelijke warmte en thermische geleidbaarheid van olie, gecombineerd met natuurlijke convectie, houden de temperatuurstijging 15-20% lager dan die van droge transformatoren. Het vermogen tot overbelasting op korte termijn (bijv. 1,2 x nominale stroom) is robuust en geschikt voor seizoensgebonden belastingspieken (airconditioning in de zomer, irrigatie).
3. Eenvoudig onderhoud en lange levensduur
Volledig afgedichte ontwerpen (gegolfde tanks) voorkomen het binnendringen van vocht/stof. Onder normale omstandigheden is er weinig onderhoud nodig. Levensduur doorgaans 20-30 jaar, langer dan bij droog type (15-25 jaar), wat resulteert in lagere bedrijfskosten op de lange termijn.
4. Hoog energie-efficiëntiepotentieel – beleidsafstemming

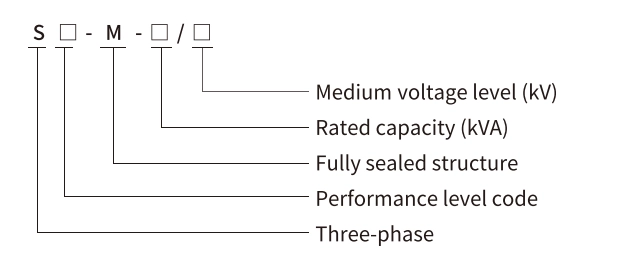

Op basis van het Transformer Energy Efficiency Improvement Plan zijn 10 kV olie-ondergedompelde transformatoren geüpgraded naar S13 en hoger. Een S13-1000kVA-transformator heeft bijvoorbeeld een nullastverlies van slechts 0,8 kW (40% lager dan S11), wat een besparing van meer dan 6000 kWh/jaar oplevert – aanzienlijk in het kader van de "dual carbon"-doelstellingen.
5. Goede isolatieprestaties en hoge betrouwbaarheid
De olie zorgt voor een uitstekende elektrische isolatie en dempt ook trillingen, wat leidt tot een stillere werking.
6. Stabiele werking en gebalanceerde driefasige parameters
Driedimensionaal gewikkelde kernontwerpen egaliseren de magnetische padlengtes, verminderen de harmonischen en verbeteren de stroomkwaliteit.
| Nominaal vermogen (kVA) | Spanningscombinatie | Verbonden groepslabel | Dissipatie bij nullast (W) | Belastingsdissipatie (W) 75℃ | Nullaststroom (%) | Impedantiespanning (%) | Buitenmaat (L×B×H) Installeren 4-φ18 (mm) | Totaal gewicht (kg) | ||||

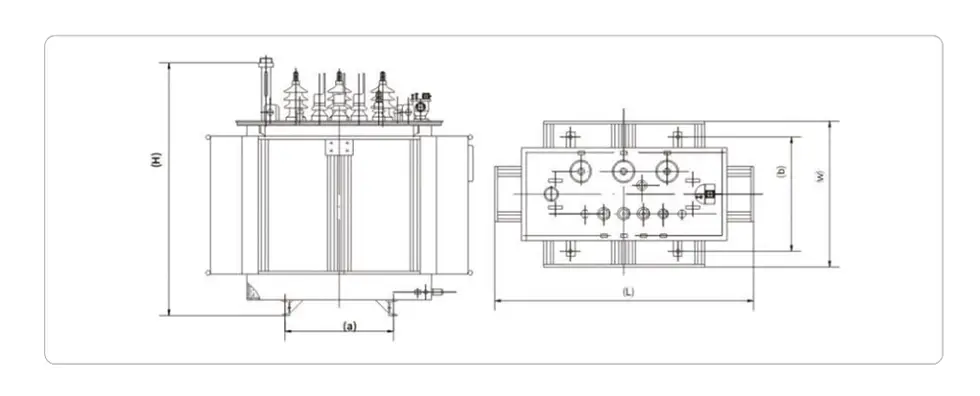

| Middenspanning (kV) | Tikken bereik | Laagspanning (kV) | L | W | H | |||||||
| 30 |
6 6.3 6.6 10 10.5 11 15 of anders |
±5 ±2x2,5 |
0.38 0.4 0.415 0.44 |
Dyn11 Jyn0 Yzn11 |
100 | 630/600 | 1.5 | 4 | 690 | 510 | 920 | 275 |
| 50 | 130 | 910/870 | 1.3 | 730 | 510 | 960 | 340 | |||||
| 63 | 150 | 1090/1040 | 1.2 | 750 | 550 | 1000 | 385 | |||||
| 80 | 180 | 1310/1250 | 1.2 | 790 | 620 | 1020 | 450 | |||||
| 100 | 200 | 1580/1500 | 1.1 | 790 | 700 | 1040 | 520 | |||||
| 125 | 240 | 1890/1800 | 1.1 | 840 | 800 | 1070 | 625 | |||||
| 160 | 280 | 2310/2200 | 1 | 1070 | 670 | 1130 | 695 | |||||
| 200 | 340 | 2730/2600 | 1 | 1140 | 750 | 1140 | 795 | |||||
| 250 | 400 | 3200/3050 | 0.9 | 1200 | 800 | 1190 | 955 | |||||
| 315 | 480 | 3830/3650 | 0.9 | 1300 | 860 | 1210 | 1085 | |||||
| 400 | 570 | 4520/4300 | 0.8 | 1380 | 900 | 1240 | 1290 | |||||
| 500 | 680 | 5410/5100 | 0.8 | 1450 | 950 | 1300 | 1590 | |||||
| 630 | Dyn11 Jyn0 |
810 | 6200 | 0.6 | 4.5 | 1500 | 970 | 1360 | 1850 | |||
| 800 | 980 | 7500 | 0.6 | 4 | 1660 | 1140 | 1400 | 2210 | ||||
| 1000 | 1150 | 10300 | 0.6 | 1690 | 1190 | 1530 | 2570 | |||||
| 1250 | 1360 | 12000 | 0.5 | 1760 | 1230 | 1600 | 3115 | |||||
| 1600 | 1640 | 14500 | 0.5 | 1800 | 1250 | 1660 | 3520 | |||||
| 2000 | 1940 | 18300 | 0.4 | 5 | 1930 | 1360 | 1490 | 4060 | ||||
| 2500 | 2290 | 21200 | 0.4 | 2080 | 1360 | 1570 | 5105 | |||||
Opmerking 1:Voor transformatoren met een nominaal vermogen van 500 kVA en lager zijn de belastingsverlieswaarden boven de diagonale lijn in de tabel van toepassing op de Dyn11- of Yzn11-koppelingsgroep, en de belastingsverlieswaarden onder de diagonale lijn zijn van toepassing op de Yyn0-koppelingsgroep.
Opmerking 2:Wanneer het gemiddelde jaarlijkse belastingspercentage van de transformator tussen 35% en 40% ligt, kan het maximale bedrijfsrendement worden verkregen door de verlieswaarde in de tabel te gebruiken.
Opmerkingen:De opgegeven afmetingen en gewichten dienen uitsluitend ter referentie bij ontwerp en selectie. De uiteindelijke maat en het gewicht zijn afhankelijk van onze producttekeningen.
| Nominaal vermogen (kVA) | Spanningscombinatie | Verbonden groepslabel | Dissipatie bij nullast (W) | Belastingsdissipatie (W) 145℃ | Nullaststroom (%) | Impedantiespanning (%) | Buitenmaat (L×B×H) Installeren 4-φ18 (mm) | Totaal gewicht (kg) | ||||
| Middenspanning (kV) | Tikken bereik | Laagspanning (kV) | L | W | H | |||||||
| 30 |
6 6.3 6.6 10 10.5 11 15 of anders |
±5 ±2x2,5 |
0.38 0.4 0.415 0.44 |
Dyn11 Jyn0 Yzn11 |
80 | 630/600 | 1.5 | 4 | 695 | 490 | 860 | 260 |
| 50 | 100 | 910/870 | 1.3 | 725 | 520 | 955 | 365 | |||||
| 63 | 110 | 1090/1040 | 1.2 | 750 | 535 | 970 | 415 | |||||
| 80 | 130 | 1310/1250 | 1.2 | 770 | 565 | 985 | 465 | |||||
| 100 | 150 | 1580/1500 | 1.2 | 800 | 595 | 1000 | 545 | |||||
| 125 | 170 | 1890/1800 | 1.1 | 815 | 670 | 1010 | 585 | |||||
| 160 | 200 | 2310/2200 | 1.1 | 1015 | 645 | 1055 | 695 | |||||
| 200 | 240 | 2730/2600 | 1 | 1020 | 650 | 1115 | 810 | |||||
| 250 | 290 | 3200/3050 | 1 | 1140 | 730 | 1120 | 930 | |||||
| 315 | 340 | 3830/3650 | 0.9 | 1195 | 785 | 1175 | 1075 | |||||
| 400 | 410 | 4520/4300 | 0.9 | 1265 | 855 | 1195 | 1255 | |||||
| 500 | 480 | 5410/5100 | 0.8 | 1325 | 915 | 1240 | 1435 | |||||
| 630 | Dyn11 Jyn0 |
570 | 6200 | 0.8 | 4.5 | 1465 | 960 | 1295 | 1880 | |||
| 800 | 700 | 7500 | 0.6 | 4 | 1515 | 995 | 1340 | 2145 | ||||
| 1000 | 830 | 10300 | 0.6 | 1605 | 1095 | 1460 | 2455 | |||||
| 1250 | 970 | 12000 | 0.5 | 1685 | 1145 | 1485 | 2840 | |||||
| 1600 | 1170 | 14500 | 0.5 | 1775 | 1225 | 1580 | 3310 | |||||
| 2000 | 1550 | 18300 | 0.4 | 5 | 1855 | 1265 | 1600 | 3960 | ||||
| 2500 | 1830 | 21200 | 0.4 | 1885 | 1305 | 1780 | 4980 | |||||
Opmerking 1:Voor transformatoren met een nominaal vermogen van 500 kVA en lager zijn de belastingsverlieswaarden boven de diagonale lijn in de tabel van toepassing op de Dyn11- of Yzn11-koppelingsgroep, en de belastingsverlieswaarden onder de diagonale lijn zijn van toepassing op de Yyn0-koppelingsgroep.
Opmerking 2:Wanneer het gemiddelde jaarlijkse belastingspercentage van de transformator tussen 35% en 40% ligt, kan het maximale bedrijfsrendement worden verkregen door de verlieswaarde in de tabel te gebruiken.
Opmerkingen:De opgegeven afmetingen en gewichten dienen uitsluitend ter referentie bij ontwerp en selectie. De uiteindelijke maat en het gewicht zijn afhankelijk van onze producttekeningen.
| Nominaal vermogen (kVA) | Spanningscombinatie | Verbonden groepslabel | Dissipatie bij nullast (W) | Belastingsdissipatie (W) 75℃ | Nullaststroom (%) | Impedantiespanning (%) | Buitenmaat L×B×H (mm) | Totaal gewicht (kg) | ||
| Middenspanning (kV) | Tikken bereik | Laagspanning (kV) | Installeer 4-φ18 | |||||||
| 30 |
6 6.3 6.6 10 10.5 11 15 of anders |
±5 ±2x2,5 |
0.38 0.4 0.415 0.44 |
Dyn11 Jyn0 Yzn11 |
80 | 505/480 | 1.5 | 4 | 785×710×880 | 370 |
| 50 | 100 | 730/695 | 1.3 | 800×730×940 | 480 | |||||
| 63 | 110 | 870/830 | 1.2 | 815×720×970 | 535 | |||||
| 80 | 130 | 1050/1000 | 1.2 | 830×740×990 | 580 | |||||
| 100 | 150 | 1260/1200 | 1.1 | 875×790×1010 | 705 | |||||
| 125 | 170 | 1510/1440 | 1.1 | 875×770×1050 | 775 | |||||
| 160 | 200 | 1850/1760 | 1 | 935×820×1140 | 975 | |||||
| 200 | 240 | 2180/2080 | 1 | 995×870×1140 | 1140 | |||||
| 250 | 290 | 2560/2440 | 0.9 | 995×900×1180 | 1240 | |||||
| 315 | 340 | 3060/2920 | 0.9 | 1030×880×1250 | 1425 | |||||
| 400 | 410 | 3610/3440 | 0.8 | 1075×910×1270 | 1635 | |||||
| 500 | 480 | 4330/4120 | 0.8 | 1120×930×1320 | 1950 | |||||
| 630 | Dyn11 Jyn0 |
570 | 4960 | 0.6 | 4.5 | 1165×950×1350 | 2150 | |||
| 800 | 700 | 6000 | 0.6 | 4 | 1210×1050×1390 | 2515 | ||||
| 1000 | 830 | 8240 | 0.6 | 1520×1020×1450 | 2635 | |||||
| 1250 | 970 | 9600 | 0.5 | 1630×1090×1540 | 3210 | |||||
| 1600 | 1170 | 11600 | 0.5 | 1680×1150×1600 | 3905 | |||||
| 2000 | 1550 | 14600 | 0.4 | 5 | 1890×1300×1600 | 4130 | ||||
| 2500 | 1830 | 16900 | 0.4 | 1990×1360×1700 | 5250 | |||||
Opmerking 1:Voor transformatoren met een nominaal vermogen van 500 kVA en lager zijn de belastingsverlieswaarden boven de diagonale lijn in de tabel van toepassing op de Dyn11- of Yzn11-koppelingsgroep, en de belastingsverlieswaarden onder de diagonale lijn zijn van toepassing op de Yyn0-koppelingsgroep.
Opmerking 2:Wanneer het gemiddelde jaarlijkse belastingspercentage van de transformator tussen 35% en 40% ligt, kan het maximale bedrijfsrendement worden verkregen door de verlieswaarde in de tabel te gebruiken.
Opmerkingen:De opgegeven afmetingen en gewichten dienen uitsluitend ter referentie bij ontwerp en selectie. De uiteindelijke maat en het gewicht zijn afhankelijk van onze producttekeningen.
