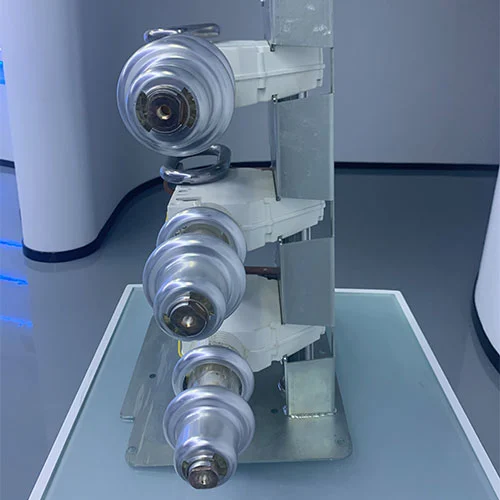

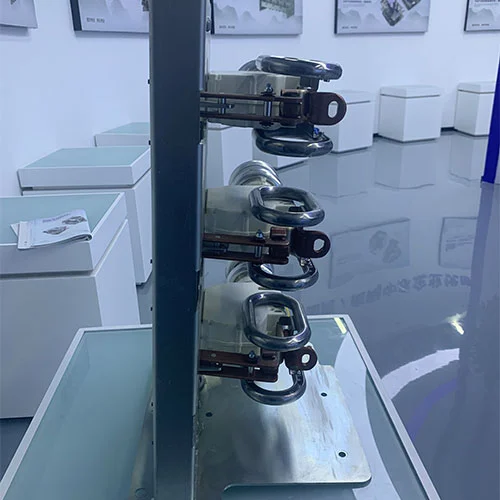

33KV middenspanningsschakelaar voor binnen

In het stroomdistributiesysteem hebben we niet alleen betrouwbaarheid en veiligheid nodig, maar ook verantwoordelijkheid voor het milieu. De 33KV middenspanningslastscheidingsschakelaar voor binnenshuis is een zeer belangrijk onderdeel op dit gebied, vooral voor de milieuvriendelijke schakelapparatuur. Deze lastscheidingsschakelaars worden gebruikt voor efficiënte en veilige circuitonderbreking in middenspanningssystemen. Ze zijn erg belangrijk voor stroomcontrole en bescherming. Deze lastscheidingsschakelaars beschikken over geavanceerde, milieubewuste boogdovende technologieën en hebben compacte, duurzame kenmerken. Tegenwoordig worden de lastscheidingsschakelaars veel gebruikt voor duurzaam energiebeheer in industriële, commerciële en nutstoepassingen en voldoen ze aan de mondiale trends van groene elektrische infrastructuur.

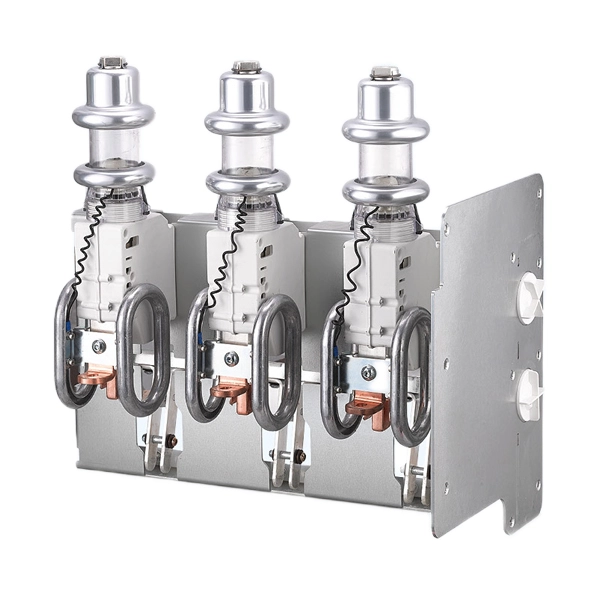

Productmodel

Wat is een lastscheidingsschakelaar?

Een belasting 33KV middenspanningsbelastingsschakelaar voor binnen is een elektrisch schakelapparaat dat gewoonlijk wordt gebruikt om stromen te maken, te transporteren en te verbreken onder normale circuitomstandigheden. Het belangrijkste is dat het ook onder abnormale omstandigheden, zoals kortsluiting, gedurende een bepaalde tijd stroom kan transporteren, vaak gecombineerd met het gebruik van zekeringen. De primaire functie van de lastscheidingsschakelaar is het veilig isoleren en spanningsloos maken van delen van een middenspanningsnet voor onderhoud of configuratiewijzigingen. Het verschil met de stroomonderbrekers die werden gebruikt voor het onderbreken van hoge foutstromen, is dat de LBS wordt gebruikt voor het betrouwbaar onderbreken van belastingsstromen (de normale bedrijfsstroom). De lastscheidingsschakelaar is een belangrijk onderdeel in Ring Main Units (RMU's) en binnenschakelapparatuur voor stroomdistributiesystemen, die operationele flexibiliteit en bescherming kunnen garanderen.

Wat is de classificatie van lastscheidingsschakelaars

De lastscheidingsschakelaars worden over het algemeen geclassificeerd op basis van het medium dat wordt gebruikt voor isolatie en boogdoving:

Vacuümlastonderbrekingsschakelaar: Het isolatie- en boogdovingsmedium is het vacuümmedium. Wanneer de contacten scheiden, dooft de boog snel. Dit type isolatie- en boogdovingsmedium biedt uitstekende boogdovende prestaties, en deze lastscheidingsschakelaars hebben de kenmerken van een hoog mechanisch uithoudingsvermogen, minimaal onderhoud en zijn milieuvriendelijk.

SF6 lastscheidingsschakelaar: Het isolatie- en boogdovingsmedium van dit type lastscheidingsschakelaar is zwavelhexafluoride (SF6) gas. SF6-gas heeft een hoge diëlektrische sterkte, wat geschikt is voor een zeer compact ontwerp, en dit type lastscheidingsschakelaars hebben grote voordelen bij toepassingen met hogere spanning. De SF6-lastscheidingsschakelaar heeft een levenslang afgedicht ontwerp om de gasbehandeling te minimaliseren.

Luchtlastscheidingsschakelaar: De luchtlastscheidingsschakelaar gebruikt omgevingslucht als isolerend en boogdovende medium. Meestal is dit type lastscheidingsschakelaar uitgerust met een veerondersteund mechanisme om de boog snel uit te rekken en af ​​te koelen. Dit isolatie- en boogdovingsmedium is robuust, kosteneffectief en betrouwbaar en geschikt voor algemene compacte schakelapparatuur binnenshuis.

De keuze van het type lastscheidingsschakelaar is gebaseerd op het spanningsniveau, het vereiste onderbrekingsvermogen, milieuoverwegingen en ruimtebeperkingen binnen de schakelapparatuur.

Toepassingsgebied van vacuümstroomonderbrekers

Technische parameters

Uiterlijk en dimensie

Toepassingen

De 33 kV middenspanningslastscheidingsschakelaar voor binnen is geschikt voor een breed scala aan industrieën en toepassingen en biedt klanten veilige, betrouwbare en handige oplossingen voor energiebeheer:

1. Industriële en productiefabrieken

Deze lastscheidingsschakelaar wordt over het algemeen gebruikt voor veilige isolatie van feeders naar elektrische apparatuur, transformatoren en condensatorbanken, en voor het garanderen van operationele continuïteit en personeelsveiligheid bij onderhoud van elektrische apparatuur.

2. Commerciële complexen en kritieke gebouwen

In ziekenhuizen, datacenters en grote kantoren bieden ze veilige stroomsegmentatie voor een ononderbroken stroomvoorziening en eenvoudig circuitbeheer.

3. Nuts- en distributienetwerken

Ze vormen het kernonderdeel van binnenstations en RMU's en maken een veilige netwerkconfiguratie, foutisolatie en bescherming van distributietransformatoren mogelijk.

4. Hernieuwbare energie-installaties

Voor het regelen en isoleren van circuits in zonne-PV-parken, windturbineaansluitingen en schakelapparatuur voor energieopslagsystemen.

5. Openbare infrastructuur

De lastscheidingsschakelaars worden meestal gebruikt voor een betrouwbaar en veilig stroomdistributiesysteem in de tractiestroomvoorziening van spoorwegen, luchthaventerminals en ondergrondse faciliteiten.

Productkenmerken

De KDK-40.5D/630-20 serie 33KV middenspanningslastscheidingsschakelaar voor binnenshuis voor milieuvriendelijke schakelapparatuur, vervaardigd door Contenele, heeft hieronder een aantal belangrijke kenmerken:

1. Verbeterde veiligheid

Deze lastschakelaar maakt gebruik van hoogwaardige boogdovende technologie en een betrouwbaar mechanisch vergrendelingssysteem. Sommige modellen bieden ook een optionele aardingsschakelaar, die maximale bescherming biedt voor uw personeel en apparatuur en een veiliger gebruik ter plaatse garandeert.

2. Milieuvriendelijk ontwerp

Contenele-lastschakelaars maken gebruik van vacuümtechnologie of afgedichte SF6-eenheden, waardoor de impact op het milieu effectief wordt verminderd. Ze gebruiken ook milieuvriendelijke materialen, die het concept van groene stroomdistributie belichamen.

3. Compacte structuur

Het compacte formaat van de schakelaar maakt een efficiënte integratie in verschillende schakelpanelen mogelijk, waardoor ruimte wordt bespaard en installatie en onderhoud worden vergemakkelijkt.

4. Flexibele bediening

Of u nu handmatige, elektrische of pneumatische bediening nodig heeft, onze lastschakelaars bieden een verscheidenheid aan geautomatiseerde besturingsoplossingen die kunnen worden aangepast aan verschillende toepassingsscenario's.

5. Hoge duurzaamheid en weinig onderhoud

De schakelaar heeft een nauwkeurig ontwerp en hoogwaardige contacten en mechanische structuur, heeft een lange elektrische en mechanische levensduur en vereist minimaal dagelijks onderhoud, waardoor klanten tijd en kosten besparen.

6. Geïntegreerde functies

Het kan doorgaans worden gecombineerd met beschermende zekeringen om foutstromen te onderbreken en kan ook worden gecombineerd met sensoren voor monitoring en smart grid-controle, waardoor de systeembetrouwbaarheid wordt verbeterd.

7. Certificering van internationale normen

De 33KV middenspanningslastscheidingsschakelaar voor binnenshuis is vervaardigd en getest in overeenstemming met belangrijke internationale normen (zoals IEC en IEEE) om de veiligheid en compatibiliteit op de wereldmarkt te garanderen.

Veelgestelde vragen

Vraag 1: Wat is het belangrijkste verschil tussen een lastscheidingsschakelaar en een stroomonderbreker?

A: De hoofdfunctie van een lastscheidingsschakelaar is het onderbreken van normale belastingsstromen en het bieden van veilige isolatie. Meestal wordt het niet gebruikt om zelf hoge kortsluitstromen te onderbreken (hiervoor zijn back-upzekeringen nodig). Een stroomonderbreker wordt over het algemeen gebruikt om zowel belasting- als grote foutstromen automatisch te onderbreken.

Vraag 2: Wat is milieuvriendelijker: vacuüm of SF6 LBS?

A: Vacuümstroomonderbrekers zijn over het algemeen milieuvriendelijker omdat ze geen sf6-gas bevatten. en het vacuüm is permanent afgesloten. Een SF6-lastscheidingsschakelaar gebruikt minimaal gas in afgedichte, levenslange eenheden, maar de vacuümstroomonderbreker blijft de voorkeurskeuze voor de meest milieubewuste toepassingen.

Vraag 3: Kan een 33KV middenspanningslastonderbreker voor binnenshuis worden gebruikt voor transformatorbeveiliging?

A: Ja, een lastscheidingsschakelaar wordt over het algemeen gebruikt als primair isolatieapparaat voor een distributietransformator. In combinatie met hoogspanningszekeringen met de juiste nominale waarde (die een "schakelaar-zekering"-combinatie vormen), kan de lastscheidingsschakelaar de transformator volledige bescherming bieden tegen overbelasting en kortsluitfouten.

Vraag 4: Waarom kiezen voor een motoraangedreven LBS in plaats van een handmatige?

A: De gemotoriseerde (elektrische) bediening van de lastscheidingsschakelaars kan op afstand worden bediend en de lastscheidingsschakelaar kan worden geïntegreerd in SCADA-systemen, slimme netwerken of vanaf een veilige afstand worden bediend. Deze situatie kan dus de operationele flexibiliteit en veiligheid van de lastscheidingsschakelaar verbeteren en automatiseringsfuncties ondersteunen.

Vraag 5: Hoe vaak heeft een lastscheidingsschakelaar voor binnenshuis onderhoud nodig?

A: Moderne LBS-units van het afgedichte type (vooral vacuüm- en afgedichte SF6-units) hebben de kenmerken van zeer lange onderhoudsintervallen met minimaal onderhoud. Primair onderhoud bestaat doorgaans uit visuele inspectie, het controleren van de mechanische werking en het verifiëren van contactslijtage, vaak gedurende meerdere jaren onder normale bedrijfsomstandigheden.

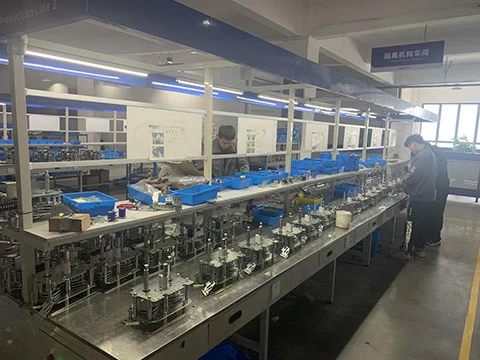

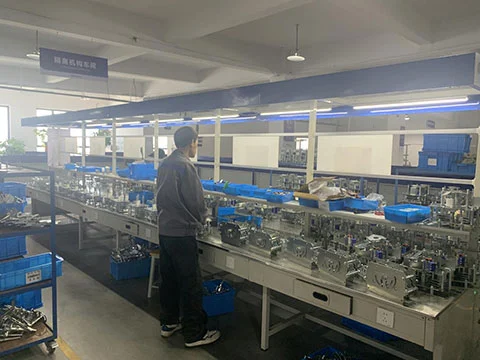

Fabriekswerkplaats

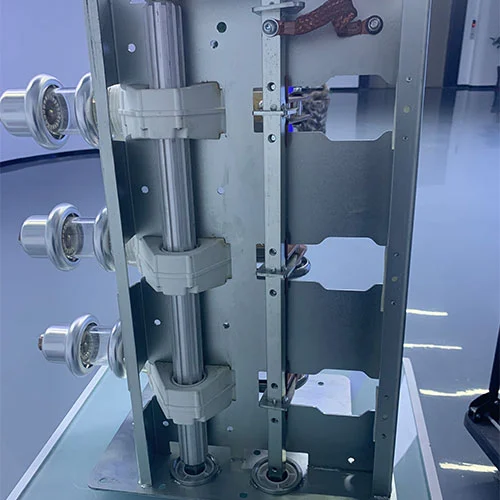

Producten tonen
