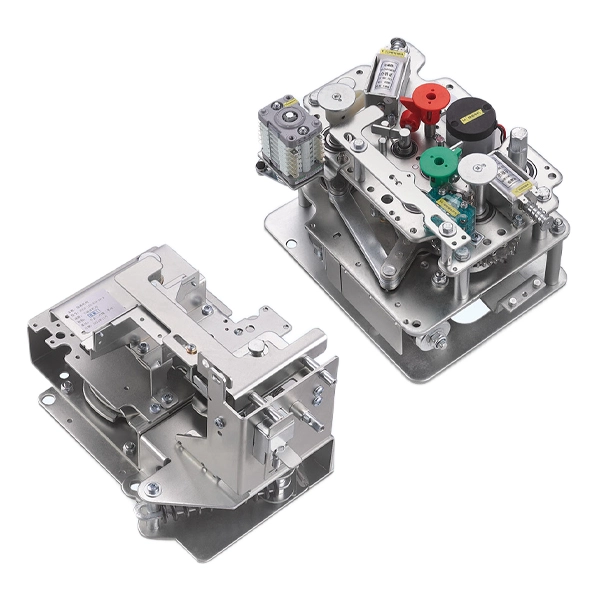

11KV elektrisch bedieningsmechanisme voor stroomonderbreker-isolatieschakelaar

Het 11KV elektrisch bedieningsmechanisme voor stroomonderbreker-isolatieschakelaar is een gecombineerd aandrijfsysteem dat wordt gebruikt in middenspanningsschakelaars om beide te besturen:

Schakelen van stroomonderbrekers (belastings- en foutonderbreking)

Werking scheidingsschakelaar (veilige zichtbare scheiding)

Het fungeert als de kernuitvoeringseenheid van de schakelapparatuur en zorgt voor nauwkeurige, veilige en gecoördineerde schakeloperaties.

Sollicitatie

Het 11KV elektrische bedieningsmechanisme voor stroomonderbreker-isolatieschakelaar wordt veel gebruikt in:

Stroomdistributienetwerken

Ringhoofdeenheden (RMU)

Gasgeïsoleerde schakelapparatuur (GIS / C-GIS)

Wind- en zonne-energieprojecten

Spoorweg- en metrosystemen

Industriële en mijnbouwenergiesystemen

Projectgevallen

Cotenele-mechanismen zijn toegepast in:

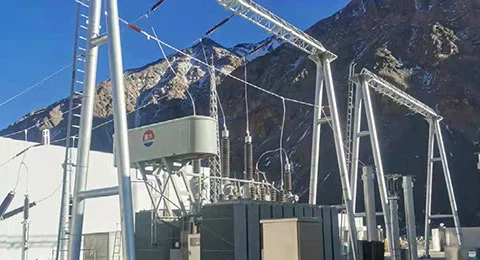

110kV-onderstationprojecten

CR Power offshore windenergieproject

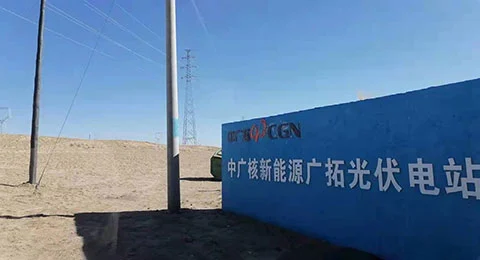

Qinghai 1600MW fotovoltaïsche basis

Spoorwegenergiesysteem Sichuan-Tibet

Uitbreiding van 110 kV-substation in Tadzjikistan

Model en betekenis

Wat is het bedieningsmechanisme van een stroomonderbreker?

Het bedieningsmechanisme van een stroomonderbreker is een mechanisch bedieningssysteem dat de contacten van de stroomonderbreker opent en sluit door energie te creëren, op te slaan en vrij te geven. De primaire functie van dit bedieningsmechanisme is het zorgen voor een snelle reactie op elektrische fouten zoals kortsluiting en overstroom, waarbij de getroffen secties snel worden geïsoleerd om systeemschade te voorkomen.

Bedieningsmechanismen moeten altijd in staat zijn de onderbreker te activeren, ongeacht externe omstandigheden. Op basis van de krachtvereisten kunnen onderbrekers beschikken over individuele mechanismen per fase of over één enkel mechanisme dat alle drie de fasen tegelijkertijd bedient. Het mechanisme bestaat uit drie essentiële subsystemen: het energieopslagmedium, het bedieningscircuit en de in elkaar grijpende systemen.

Er zijn verschillende werkingsmechanismen

Het veerbedieningsmechanisme maakt gebruik van veren om de mechanische energie op te slaan. Normaal gesproken laadt de elektromotor de sluitveer op, die in samengedrukte toestand wordt vastgezet door een vergrendelingsmechanisme. Zodra een sluitsignaal wordt ontvangen, wordt de grendel vrijgegeven, waardoor de veer de contacten kan laten sluiten terwijl de uitschakelveer wordt opgeladen. De sluitveer laadt zich snel weer op voor volgende handelingen.

Het hydraulische apparaat maakt gebruik van gas onder druk om de oliestroom te geleiden en de drijfstang aan te drijven die is aangesloten op de stroomonderbreker. Pneumatische systemen gebruiken perslucht als energiebron, terwijl magnetische apparaten gebruik maken van elektromagnetische spoelen of elektromagneten, waarvan de spanning toeneemt naarmate de stroom toeneemt. Sommige ontwerpen combineren elektromagnetische kracht met veerondersteuning.

Het CIGRE-onderzoek naar stroomonderbrekers uit 2005 benadrukte het cruciale belang van bedieningsapparatuur, waaruit bleek dat 70% van de defecten aan componenten verband hield met bedieningsapparatuur, en dat meer dan 50% van de grote defecten aan stroomonderbrekers ook hierdoor werden veroorzaakt.

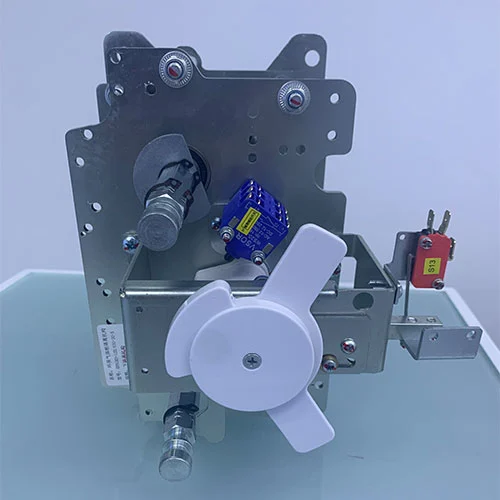

Wat is een scheidingsschakelaarbedieningsmechanisme?

Een scheider (ook bekend als scheidingsschakelaar) is het kernonderdeel van een middenspanningsringhoofdeenheid. Dit soort schakelaar kan voor zichtbare isolatie van elektrische circuits zorgen voor onderhouds- en veiligheidsdoeleinden. De scheiders zijn anders bij stroomonderbrekers, scheiders zijn niet ontworpen om belastingsstromen of foutstromen te onderbreken, maar werken wanneer het circuit al spanningsloos is.

Bedieningsmechanismen voor scheiders zetten handmatige of gemotoriseerde invoer om in de precieze mechanische beweging die nodig is om de hoofdcontacten te openen of te sluiten. De belangrijkste kenmerken van deze bedieningsmechanismen met scheidingsschakelaars zijn dat hun werksnelheden lager zijn dan die van stroomonderbrekerbedieningsmechanismen en dat ze zorgen voor een zichtbare contactpositie.

Moderne scheidingsmechanismen zijn vaak voorzien van

Multi-motion kinematica:Veel ontwerpen maken gebruik van samengestelde bewegingen waarbij het hoofdmes eerst naar de horizontale positie zakt voordat het draait om contactdruk uit te oefenen op zowel de scharnier- als de kaakuiteinden. Dit "reverse-loop"-contactontwerp is geschikt voor hoge kortsluitstromen.

Onafhankelijke handmatige bediening:Geavanceerde mechanismen maken handmatige bediening aan de voor- en zijkant mogelijk zonder dat extra apparatuur nodig is. Nokkenwielontwerpen met tegenover elkaar liggende uitsteeksels zorgen voor een soepele werking, ongeacht de snelheid van de machinist, waardoor consistente mechanische prestaties worden gegarandeerd.

Positie indicatie:Hulpcontacten in het aandrijfmechanisme zorgen voor positie-indicatie op afstand, essentieel voor moderne toezichthoudende controlesystemen.

Scheidingsmechanismen kunnen worden geconfigureerd voor enkelpolige of driepolige werking, waarbij koppelstangen de polen met elkaar verbinden wanneer een enkele aandrijving wordt gebruikt. Het frame, meestal thermisch verzinkt staal, monteert de isolatoren en roterende elementen, waardoor duurzaamheid op lange termijn wordt gegarandeerd.

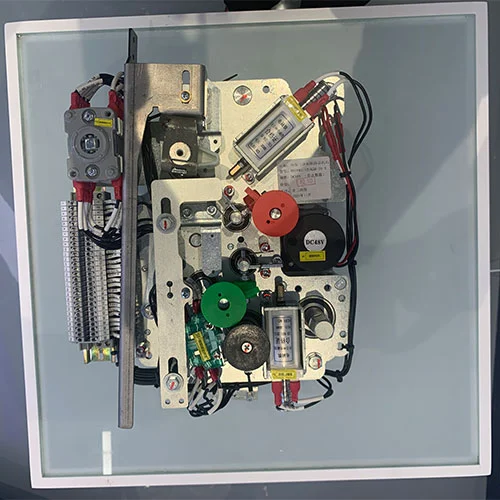

Kenmerken van gecombineerde stroomonderbreker- en scheidermechanismen

In het moderne elektriciteitsdistributienet is de combinatie van bedieningsmechanismen voor stroomonderbrekers en scheiders voor de middenspannings-RMU en milieuvriendelijke schakelapparatuur een veel voorkomende technologie. Het 11KV elektrisch bedieningsmechanisme voor stroomonderbreker-isolatieschakelaar voor milieuvriendelijke schakelapparatuur vervaardigd door de Cotenele en biedt verschillende onderscheidende kenmerken:

Geïntegreerde kinematische sequenties:Gecombineerde mechanismen coördineren de timing tussen de werking van de onderbreker en de beweging van de scheider. Tijdens het openen zal de scheider de contacten scheiden nadat de boogonderbreking is voltooid, terwijl bij het sluiten de juiste uitlijning wordt gecontroleerd voordat het hoofdcontact wordt gesloten.

Compacte mechanische vergrendeling:Geïntegreerde ontwerpen bevatten ingebouwde vergrendelingen die onjuiste bedieningssequenties voorkomen. Het mechanisme kan bijvoorbeeld de werking van de scheider verhinderen terwijl de breker stroom voert, of het hersluiten blokkeren totdat de isolatie voltooid is. Dit voldoet aan de eisen van "vijf preventie" voor distributiesystemen.

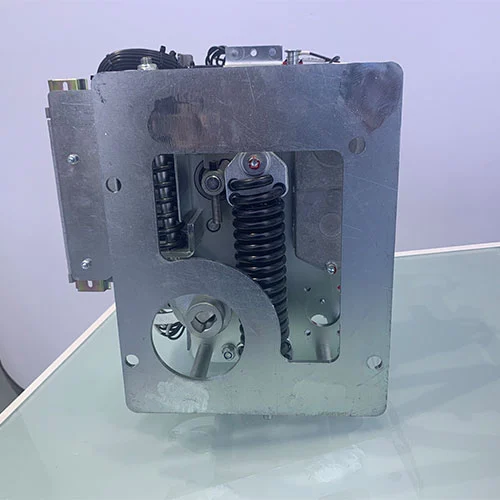

Op lente gebaseerde energieopslag:Veel gecombineerde mechanismen maken gebruik van trekveren die over middelpunten werken om de sluitacties te controleren, terwijl drukveren de openingsenergie beheren. De mechanische levensduur van deze configuratie kan meer dan 10.000 cycli bedragen. Het principe van opgeslagen energie kan ervoor zorgen dat de werkingssnelheid van het bedieningsmechanisme onafhankelijk blijft van de actie van de operator, wat zorgt voor consistente foutonderbrekingsprestaties.

Hersluitmogelijkheid:Een moderne combinatie van de bedieningsmechanismen van de stroomonderbrekers en scheiders ondersteunt automatische hersluitsequenties. Beide bedieningsmechanismen van deze twee componenten slaan voldoende energie op voor close-open-close-operaties zonder tussentijds opladen.

Optimalisatie van de ruimte:De combinatie van deze twee bedieningsmechanismen is geschikt voor het compacte formaat RMU. De breedte van Contenele RMU is bijvoorbeeld 375 mm, deze configuraties zorgen voor aanzienlijke ruimtebesparingen in vergelijking met producten van andere fabrikanten en zijn geschikt voor installatie in stedelijke omgevingen met beperkte ruimte.

Naleving van internationale normen:De gecombineerde mechanismen van deze twee schakelaarbedieningsmechanismen voldoen aan de normen, waaronder GB1984-2014 voor hoogspannings-AC-stroomonderbrekers en GB/T 1985-2023 voor scheiders en aardingsschakelaars.

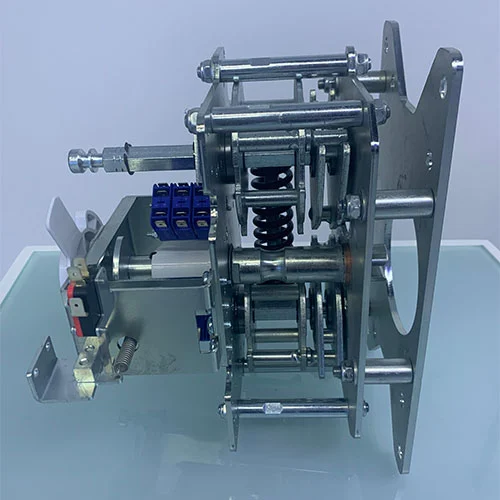

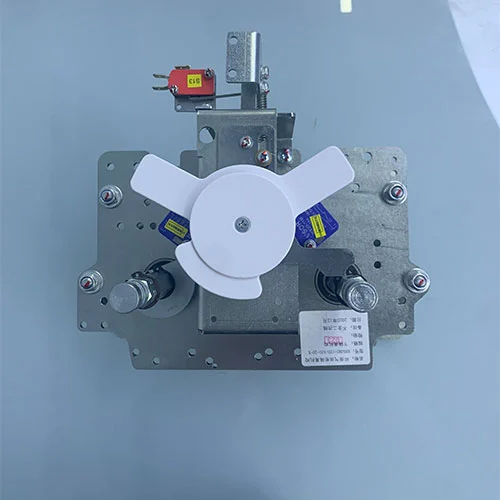

Uiterlijk en afmetingen
