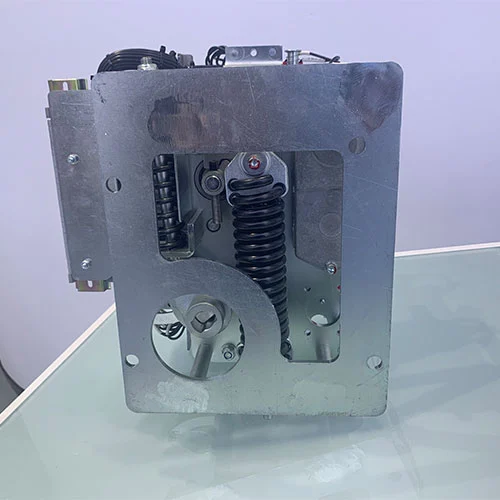

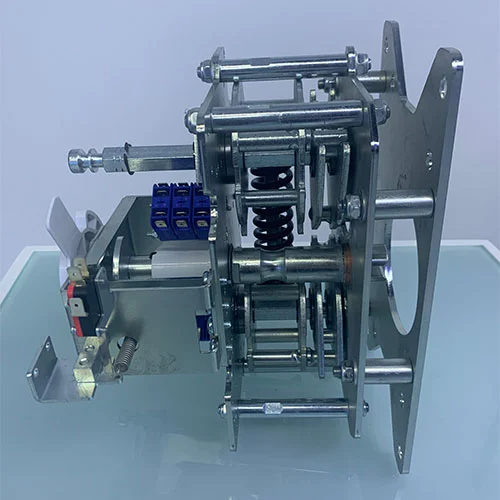

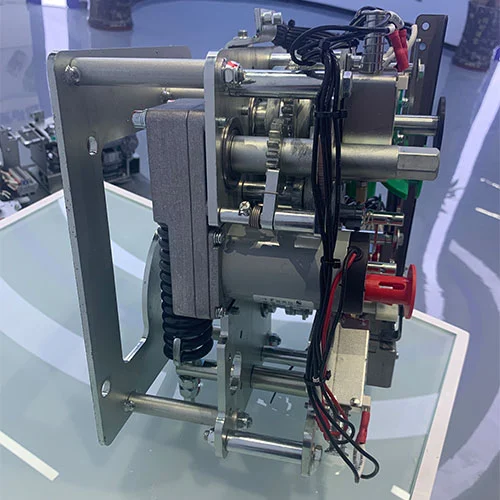

11KV MV-schakelaar Isolatiemechanisme voor stroomonderbrekers

De 11KV MV-stroomonderbrekerisolatiemechanismen voor schakelapparatuur zijn essentieel voor de operationele veiligheid en betrouwbaarheid van middenspanningsschakelapparatuur, met name Ring Main Units (RMU's). RMU's zijn compacte, in metaal omsloten schakelapparatuur die veel wordt gebruikt in stroomdistributienetwerken om betrouwbare schakelingen, bescherming en isolatie te bieden.

Binnen deze schakelapparatuur werken twee mechanismen samen, maar dienen ze verschillende doeleinden:

Bedieningsmechanisme van de stroomonderbreker - onderbreekt actief belasting- en foutstromen.

Isolatiemechanisme - waarborgt passief de veiligheid van het personeel door zichtbare en betrouwbare elektrische isolatie te bieden.

De onderling verbonden werking tussen deze mechanismen garandeert zowel de bescherming van apparatuur als de veiligheid van mensen, waardoor ze onmisbaar zijn in industriële en nutstoepassingen.

Productmodel

Onderdelen van het bedieningsmechanisme

Het 11KV MV-stroomonderbreker-isolatiemechanisme voor schakelapparatuur is een cruciaal onderdeel dat wordt gebruikt in middenspanningsringhoofdeenheden (RMU's) en milieuvriendelijke schakelsystemen. Het integreert zowel de bedieningsmechanismen van stroomonderbrekers als isolatiemechanismen, waardoor een betrouwbare stroomregeling, foutbeveiliging en veilige onderhoudswerkzaamheden worden gegarandeerd.

Wat is het bedieningsmechanisme van een stroomonderbreker?

Het bedieningsmechanisme van de stroomonderbreker wordt meestal gebruikt voor het besturen van de hoofdstroomonderbreker in middenspannings-RMU's of milieuvriendelijke schakelapparatuur. De primaire functie van het bedieningsmechanisme is het vergemakkelijken van het openen en sluiten van de onderbrekercontacten (vaak vacuümonderbrekers) om belastingsstromen te verwerken en, kritisch, om foutstromen (kortsluitingen) te onderbreken.

Functionaliteit

Het moet in staat zijn om stromen te maken, te transporteren en te onderbreken onder normale en abnormale omstandigheden. Wanneer er een fout optreedt, moet dit werkingsmechanisme van de vacuümstroomonderbreker in werking treden om de fout op te heffen en stroomafwaartse apparatuur in milliseconden te beschermen.

Energie opslag

Het verschil met een eenvoudige handmatige schakelaar is dat de werking van de vacuümstroomonderbreker afhankelijk is van opgeslagen energie om de hoge snelheid te bereiken die nodig is voor boogonderbreking. Dit mechanisme voor energieopslag wordt meestal bereikt door veermechanismen (die handmatig of door een kleine motor kunnen worden opgeladen) of magnetische actuatoren. De energie wordt gedurende enkele seconden langzaam opgeslagen, maar wordt onmiddellijk vrijgegeven wanneer het mechanisme opdracht krijgt.

Componenten

Een typisch mechanisme omvat sluitveren, openingsveren, een laadmotor, uitschakel- en sluitmagneten en een complexe koppeling van nokken en assen. Het is ontworpen voor duizenden bewerkingen gedurende zijn levensduur.

Wat is een isolatiemechanisme?

Het isolatiemechanisme regelt de werking van de scheider (isolator) en de geïntegreerde aardingsschakelaar. In tegenstelling tot een stroomonderbreker is het doel ervan niet om de stroom te onderbreken, maar om een ​​veilige werkomstandigheden voor onderhoudspersoneel te bieden.

Functionaliteit

Zijn primaire taak is het creëren van een zichtbare en betrouwbare galvanische isolatie tussen een spanningsloos circuit en de stroombron. Het bedieningsmechanisme van de lastscheider in de middenspannings-RMU's of milieuvriendelijke schakelapparatuur integreert doorgaans ook een aardingsschakelaar, die het geïsoleerde circuit met de aarde verbindt. Deze stap ontlaadt eventuele gevangen capacitieve lading en beschermt tegen onbedoelde terugkoppeling vanuit andere bronnen.

Operatie

Deze bedieningsmechanismen voor isolatieschakelaars worden handmatig en elektrisch bediend door een externe handgreep die in het voorpaneel van de schakelapparatuur is geplaatst. De hendel draait bedieningsassen die verbonden zijn met een systeem van hendels en nokken, die de isolatorcontacten bewegen.

Belangrijkste veiligheidsfunctie

Het isolatiemechanisme werkt op een relatief langzame, handmatige snelheid of direct elektrisch en heeft geen boogdovende mogelijkheid. Daarom is het ten strengste verboden om het te openen wanneer het apparaat is opgeladen. Het is afhankelijk van de isolerende eigenschappen van het omringende medium (lucht of SF6-gas) om de isolatie te behouden zodra deze open is.

Belangrijkste verschillen tussen de twee mechanismen

Werkingsprincipe van deze combinatie van twee bedieningsmechanismen: in elkaar grijpende veiligheid

De veilige werking van een ringhoofdeenheid (RMU) is afhankelijk van een strikte mechanische vergrendeling tussen het stroomonderbrekermechanisme en het isolatiemechanisme. Ons 11kV MV-schakelaarisolatiemechanisme voor stroomonderbrekers moet strikt worden uitgevoerd volgens een vooraf bepaalde volgorde en in overeenstemming met fundamentele elektrische veiligheidsregels.

De volgende workflow voor onderhoud bij stroomuitval van de feeder demonstreert hun synergie:

Open de breker

wanneer de operator een uitschakelcommando verzendt, zal het bedieningsmechanisme van de stroomonderbreker de opgeslagen veerenergie vrijgeven en de contacten van de stroomonderbreker openen, waarna de belastingsstroom veilig wordt onderbroken. Het circuit is stroomloos maar op dit moment nog niet veilig, omdat er nog steeds een solide elektrische verbinding met de voeding bestaat.

Open de isolator

Nu geeft het vergrendelingssysteem de mechanische vergrendeling op het isolatiemechanisme vrij nadat het heeft waargenomen dat de stroomonderbreker open is. De operator steekt de hendel in en draait aan de as om de isolator te openen. Deze actie zal een fysieke luchtspleet creëren tussen de stroomrail en het stroomafwaartse circuit, waardoor zichtbare isolatie ontstaat.

Sluit de aardeschakelaar

De operator gebruikt vervolgens dezelfde (of een afzonderlijke) interface om de aardingsschakelaar via het speciale mechanisme in te schakelen. Hierdoor wordt het stroomafwaartse deel van het circuit rechtstreeks met aardpotentiaal verbonden, waardoor eventuele restlading veilig wordt afgevoerd.

Definitieve veilige staat

De onderbreker is open, de isolator is open en de aardingsschakelaar is gesloten. De mechanische vergrendelingen zorgen ervoor dat de kastdeur niet kan worden geopend tenzij bevestigd is dat de aardingsschakelaar gesloten is. Integendeel, dit onderling verbonden systeem zal fysiek voorkomen dat de stroomonderbreker sluit, tenzij de isolatieschakelaar volledig gesloten is en de aardingsschakelaar in de open toestand staat. Dit vormt een onbreekbare veiligheidsketen.

Het stroomonderbrekermechanisme fungeert als een actieve beschermer en beheert de energie van het elektriciteitsnet. Het isolatiemechanisme fungeert als een passief veiligheidsslot en waarborgt de veiligheid van het managementpersoneel. Ze zullen samen een alomvattend systeem vormen, waarin hogesnelheidsbescherming in balans is met absolute, mechanisch afgedwongen veiligheid.

Bedieningsinstructies

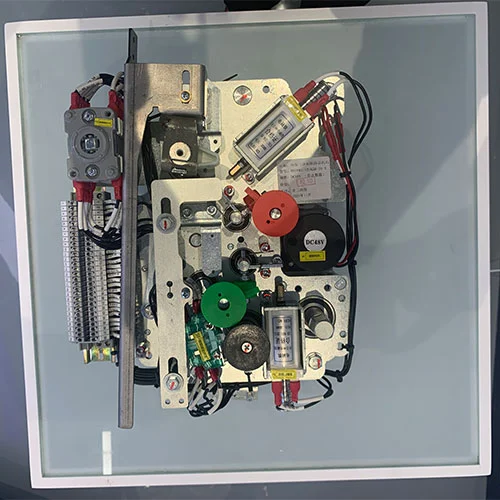

Oplaadbediening:Voordat er enige sluitactie kan plaatsvinden, moet het mechanisme eerst worden opgeladen om de benodigde energie op te slaan. Voor handmatig opladen plaatst u de speciale hendel op de bedieningsas rechtsonder op het mechanisme en draait u deze met de klok mee. Blijf draaien totdat u een duidelijke "klik" hoort, wat aangeeft dat het opladen voltooid is; op dit moment zal de laadindicatorschacht de microschakelaar in de volledig gesloten positie hebben geactiveerd. Voor elektrisch opladen hoeft u alleen maar stroom op het mechanisme aan te sluiten, waarna de motor automatisch gaat draaien om energie op te slaan. Zodra de batterij volledig is opgeladen, wordt het motorcircuit uitgeschakeld, terwijl het mechanische apparaat in de stand-bymodus blijft en de opgeslagen energie behouden blijft totdat het uitschakelcommando wordt ontvangen. Voordat u vertrouwt op elektrisch opladen, moet u ervoor zorgen dat alle hulpleidingen correct zijn aangesloten.

Sluiting:Als het mechanisme succesvol is opgeladen, kan de onderbreker worden gesloten om het hoofdcircuit te voltooien. Om handmatig te sluiten drukt u stevig op de groene knop; Door deze actie wordt onmiddellijk de opgeslagen sluitenergie vrijgegeven, waardoor het mechanisme de contacten van de stroomonderbreker naar elkaar toe kan drijven. Voor elektrische bediening is het noodzakelijk om de stroom in te schakelen om de elektromagnetische spoel te activeren en te sluiten, waardoor de actie onmiddellijk wordt geactiveerd en de mechanische vergrendeling wordt vrijgegeven. De opgeslagen energie wordt vervolgens ontladen, waardoor de hoofdcontacten worden gesloten. Het is belangrijk op te merken dat tijdens dit proces de openingsveren tegelijkertijd worden gespannen ter voorbereiding op een toekomstige reis. Hoewel het mechanisme onmiddellijk kan beginnen met opladen, voorkomt de interne vergrendelingslogica dat eventuele volgende sluitinstructies worden uitgevoerd totdat de stroomonderbreker weer wordt geopend.

Openingsoperatie:Om het circuit te onderbreken en de stroomonderbreker los te koppelen, moet het openingsmechanisme worden geactiveerd. Voor handmatig uitschakelen drukt u stevig op de rode knop, waardoor de grendels worden vrijgegeven die de openingsveren vasthouden. De energie die in deze veren is opgeslagen, komt onmiddellijk vrij, waardoor het apparaat de hoofdcontacten van elkaar scheidt. Voor elektrische uitschakeloperaties kan de shunt-uitschakelelektromagneet worden ingeschakeld en geactiveerd via beveiligingsrelais of opdrachten op afstand; De elektromagneet wordt onmiddellijk geactiveerd, waardoor de veervergrendeling wordt vrijgegeven en de contacten worden gedwongen te scheiden. Deze handeling kan de stroom veilig onderbreken en de stroomonderbreker in de open positie herstellen, ter voorbereiding op de volgende laad- en sluitcyclus.

Uiterlijk en afmetingen

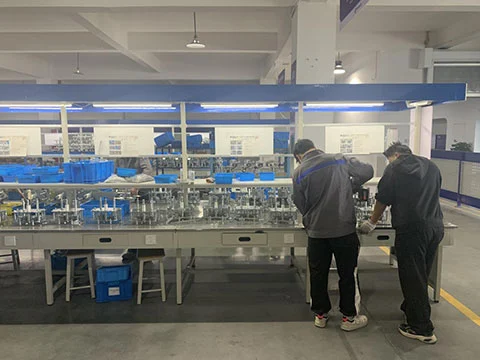

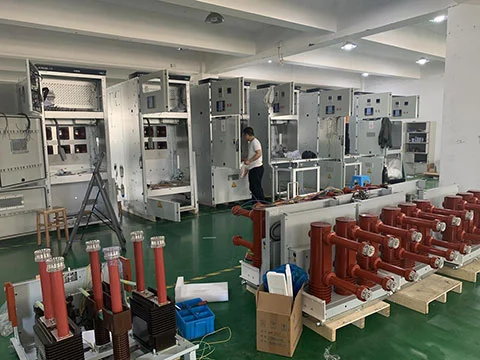

Onze fabriek
