22KV middenspanning stroomonderbreker isolatiemechanisme

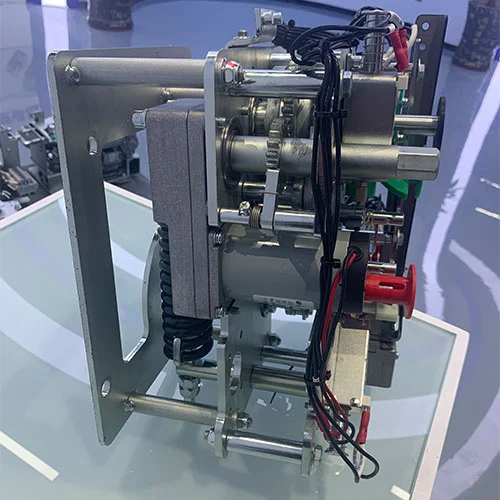

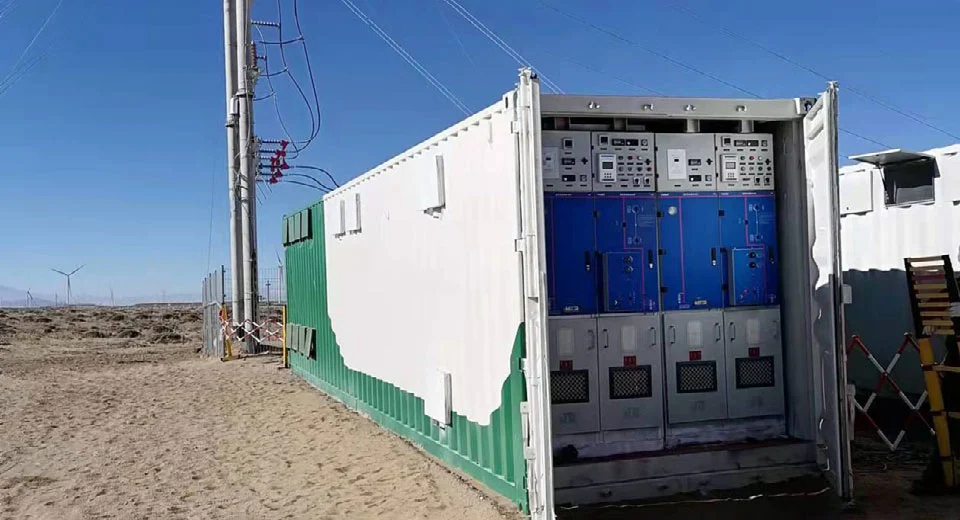

De Ring Main Unit (RMU) is een cruciaal onderdeel in moderne middenspanningsnetwerken voor stroomdistributie en zorgt voor een ononderbroken en veilige stroomvoorziening. De kern van de RMU wordt gevormd door het bedieningsmechanisme, dat schakelapparaten bestuurt, met name voor de inkomende feeder: het belangrijkste punt waar elektriciteit de eenheid binnenkomt.

Het 22KV-isolatiemechanisme voor middenspanningsstroomonderbrekers van Cotenele is ontworpen voor hoge precisie, duurzaamheid en veiligheid. Het ondersteunt zowel handmatige als elektrische bedieningsmodi, beschikt over geavanceerde vergrendelingen om onveilige werking te voorkomen en kan naadloos worden geïntegreerd met gasgeïsoleerde schakelapparatuur (GIS), milieuvriendelijke schakelapparatuur en luchtgeïsoleerde schakelapparatuur die wordt gebruikt in industriële, spoorweg-, gemeentelijke en hernieuwbare energieprojecten.

Model

Wat is een stroomonderbrekermechanisme?

Het 22KV-isolatiemechanisme voor middenspanningsstroomonderbrekers vormt het hart van de schakelcapaciteit van de RMU. Het is een vooraf opgeslagen energie-apparaat dat is ontworpen om de zware taak uit te voeren van het maken en onderbreken van elektrische stroom onder zowel normale belastingsomstandigheden als foutomstandigheden. Het beschreven mechanisme maakt voor zijn werking gebruik van een duidelijk dubbel veersysteem:

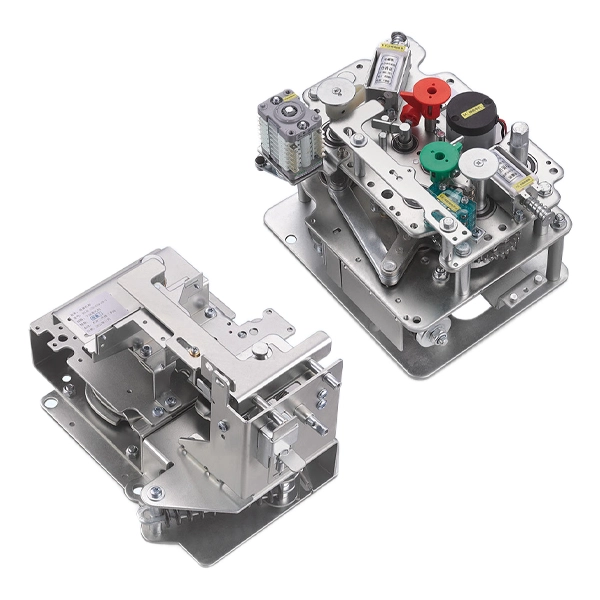

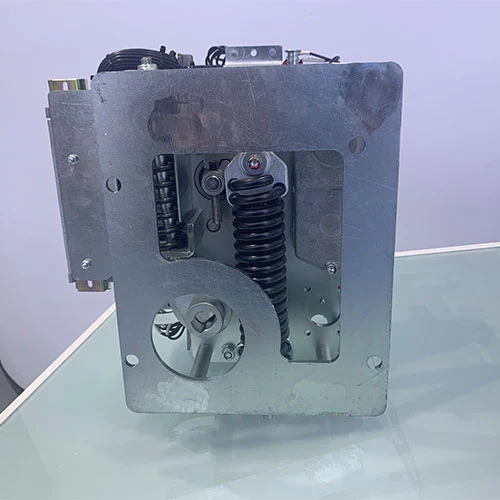

Sluitmechanisme:De sluitactie wordt aangedreven door een trekveer. Tijdens het laadproces wordt deze veer uitgerekt. Zodra het commando is ontvangen, wordt de veer tot voorbij het middelpunt losgelaten en trekt hij snel samen om het bewegende contactpunt in nauw contact te duwen. Deze 'supercentrum'-actie zorgt voor een snelle en stabiele sluitsnelheid, onafhankelijk van de bedieningssnelheid van de operator.

Openingsmechanisme:Omgekeerd wordt de openings- (of struikel-) actie aangedreven door een drukveer. Wanneer de stroomonderbreker gesloten is, wordt tegelijkertijd de veer samengedrukt en losgelaten, waardoor de energie wordt opgeslagen die nodig is om het circuit later af te sluiten. wanneer het uitschakelsignaal wordt verzonden, wordt de veer losgelaten, waardoor de contacten met hoge snelheid worden gescheiden, waardoor de boog veilig wordt gedoofd.

Dit ontwerp ondersteunt inherent hersluitfuncties – een cruciaal kenmerk voor het beheer van tijdelijke fouten – en beschikt over een opmerkelijke mechanische levensduur, vaak meer dan 10.000 handelingen, wat de betrouwbaarheid ervan onderstreept.

Wat is een isolatiemechanisme?

Terwijl de stroomonderbreker de stroom onderbreekt, zorgt het isolatiemechanisme (of de scheider) voor een zichtbare en verifieerbare opening in het circuit voor de veiligheid tijdens onderhoud. In de RMU-schakelapparatuur werkt het isolatiemechanisme samen met het stroomonderbrekermechanisme. Deze twee bedieningsmechanismen zijn mechanisch met elkaar verbonden om onveilige reeksen handelingen te voorkomen. Over het algemeen zorgt het vergrendelingssysteem ervoor dat de isolator niet onder belasting kan worden geopend of dat de stroomonderbreker niet kan worden gesloten tenzij de isolator zich in de juiste positie bevindt. Gecombineerd garandeert deze assemblage de operationele veiligheid, waarbij het circuit fysiek wordt gescheiden van de bron om personeel dat stroomafwaarts werkt te beschermen.

Wat zijn de kenmerken van onze producten?

Een opvallend kenmerk van dit bedieningsmechanisme is het ontwerp met gesplitste knoppen. In veel industriële omgevingen zijn stof en onbedoelde bediening de voornaamste zorgen. Om dit te verzachten, is de besturingsinterface gescheiden:

De eigenlijke mechanische drukknoppen bevinden zich op de behuizing van het mechanisme zelf.

De uitbreidingsbedieningsknop is geïnstalleerd op het externe paneel van de RMU-behuizing en is uitgerust met een stofdichte en tegen misbruik beveiligde afdekking. Voor deze situatie kunnen de operators van buitenaf met het apparaat communiceren zonder gevoelige interne componenten bloot te stellen aan verontreinigende stoffen, terwijl de beschermende afdekking onbedoeld contact voorkomt en de werking van het apparaat activeert.

Bedieningsinstructies

Het 22KV-isolatiemechanisme voor middenspanningsstroomonderbrekers ondersteunt handmatige en elektrische bediening, waardoor ze flexibel zijn voor installatie, testen en normaal onderhoud.

A. Opladen (energieopslag)

Handmatig opladen:Steek de specifieke bedieningshendel in de oplaadaansluiting rechtsonder op het mechanisme. Wanneer de operator de hendel met de klok mee draait totdat hij een hoorbare "klik" hoort. Dit geeft aan dat de sluitveer volledig is opgeladen en de mechanische indicator bevestigt de opgeslagen energiestatus.

Elektrisch opladen:Wanneer de hulpstroom aan de unit wordt geleverd, wordt de interne motor automatisch geactiveerd. Het drijft het mechanisme aan om de veer op te laden. Zodra het opladen is voltooid, onderbreekt een microschakelaar de voeding van de motor, waardoor de energie gereed blijft voor een sluitcommando. Het is van cruciaal belang om te controleren of de secundaire bedrading correct is voordat u vertrouwt op elektrische bediening.

B. Sluiting

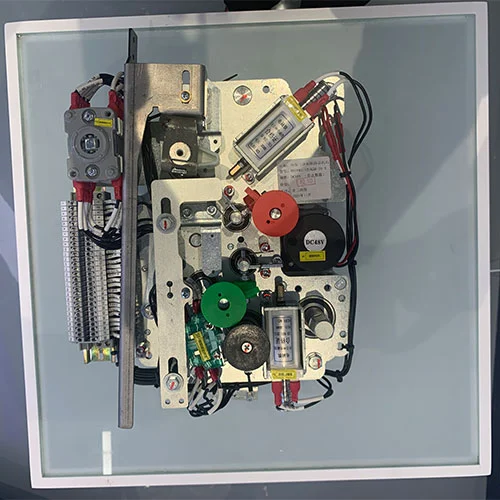

Handmatig sluiten:De operator drukt op de groene knop. Door deze actie wordt de geladen sluitveer onmiddellijk vrijgegeven, waardoor de stroomonderbreker wordt aangestuurd om het hoofdcircuit te sluiten.

Elektrisch sluiten:wanneer de sluitende solenoïdespoel solenoïde is. De solenoïdeplunjer beweegt, waardoor de veergrendel mechanisch wordt vrijgegeven. wanneer de opgeslagen energie vrijkomt, sluit dan de stroomonderbreker. Na het sluiten zal het mechanisme automatisch de openingsveer opnieuw samendrukken (energie opslaan voor de volgende rit) en de vergrendelingen activeren om een ​​tweede sluitcommando te voorkomen terwijl de schakelaar al gesloten is.

C. Openingsoperatie

Handmatig openen:Druk op de rode knop. Hierdoor komt de eerder samengedrukte openingsveer vrij, waardoor de onderbreker struikelt en de stroom wordt onderbroken.

Elektrische opening:Bekrachtig de shunt-uitschakelspoel (openingsspoel). De magnetische kracht maakt de openingsveer los, waardoor de veer kan uitzetten en de contacten onmiddellijk uit elkaar kan duwen.
