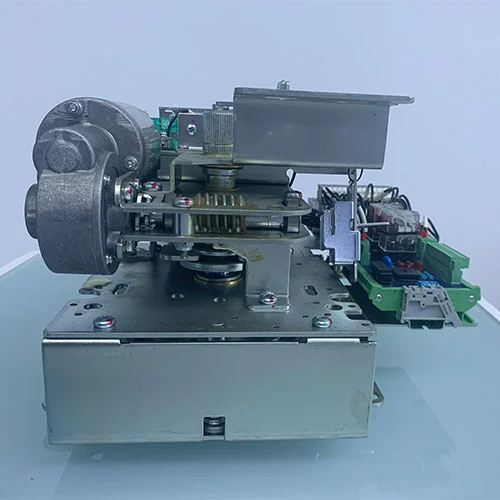

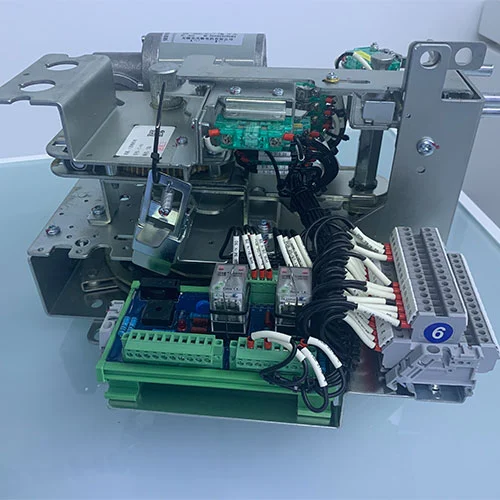

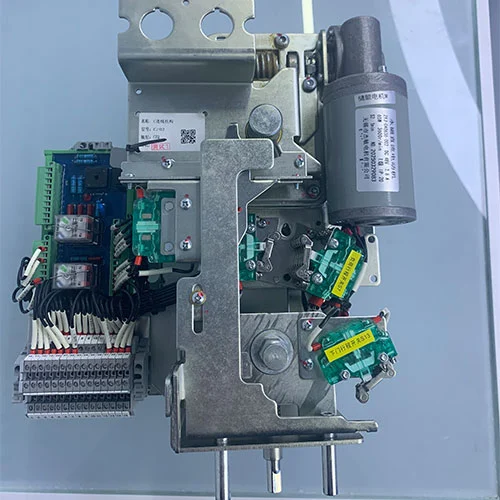

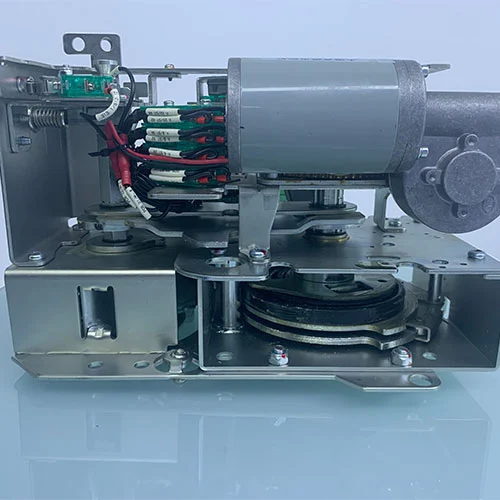

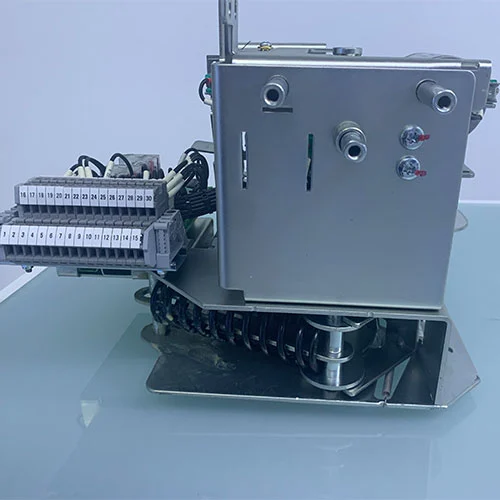

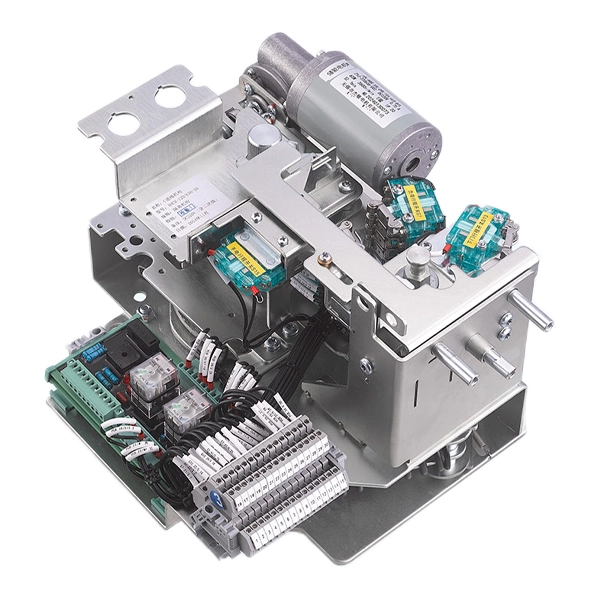

22KV elektrisch mechanisme voor middenspanningsschakelaars

In moderne middenspanningsdistributienetwerken worden ringhoofdeenheden (RMU's) op grote schaal gebruikt om een ​​zeer beschikbare en betrouwbare stroomvoorziening te bieden. Een van de belangrijkste componenten van een RMU is het bedieningsmechanisme van de stroomonderbreker, dat sluitings- en openingshandelingen snel en veilig moet kunnen uitvoeren.

Het elektrische mechanisme voor middenspanningsschakelaars van 22 kV is speciaal ontworpen voor inkomende circuittoepassingen van gasgeïsoleerde of luchtgeïsoleerde RMU's. Het is een bedieningsmechanisme voor energieopslag dat gebruik maakt van twee onafhankelijke veersystemen: een trekveer voor het sluiten en een drukveer voor het openen.

De sluitveer slaat energie op door (handmatig) aan een hendel te draaien of door een motor te worden aangedreven; Zodra de sluitgrendel wordt geactiveerd, geeft de veer onmiddellijk de energie vrij.

Tijdens het sluiten slaat de openingsveer tegelijkertijd energie op en blijft vervolgens in een standby-toestand, klaar om te reageren op daaropvolgende openingscommando's.

De belangrijkste kenmerken zijn onder meer

Zowel handmatig als elektrisch bediend voor opladen en uitschakelen.

Afzonderlijke knoppen met beschermkappen gemonteerd op het paneel van de, waardoor het binnendringen van stof en onbedoelde bediening wordt voorkomen.

Vergrendelingsmogelijkheid in combinatie met een isolatormechanisme, waardoor een veilige volgordecontrole wordt gegarandeerd.

Automatische hersluitfunctie (indien nodig) en anti-pomplogica om meerdere handelingen te voorkomen.

Het product voldoet aan de relevante norm GB 1984-2014 (AC-hoogspanningsstroomonderbrekers) en GB/T 1985-2023 (AC-hoogspanningsscheiders en aardingsschakelaars).

Model

Wat zijn de werkingsprincipes en werkingsmechanismen van deze organisatie?

Het werkingsprincipe van het elektrische mechanisme van 22KV middenspanningsschakelaars is gebaseerd op de opslag en snelle vrijgave van mechanische energie.

Energieopslag (opladen)

Handmatig opladen: een speciaal handvat wordt in de oplaadschacht gestoken, rechtsonder in het mechanisme. Door de hendel met de klok mee te draaien, wordt de as gedraaid, waardoor de sluitveer via een tandwiel- of nokkensysteem wordt gespannen. Wanneer de veer het punt "over het midden" passeert, vergrendelt deze in de geladen positie, vergezeld van een hoorbare "klik" en een visuele indicator (bijvoorbeeld een roterende as die een microschakelaar activeert).

Elektrisch laden: Wanneer stuurspanning wordt aangelegd, drijft de elektromotor automatisch het laadmechanisme aan totdat de sluitveer volledig is gespannen. Op dat moment wordt het motorcircuit onderbroken door een microschakelaar en blijft de veer vergrendeld, klaar om te sluiten.

Sluitingsoperatie

Handmatig sluiten: Door op de groene knop te drukken (beschermd door een transparant deksel op het paneel) wordt de sluitgrendel mechanisch vrijgegeven. De trekveer geeft snel energie vrij, zorgt ervoor dat de spil draait en verplaatst de contacten van de stroomonderbreker naar de gesloten positie. Tegelijkertijd zal deze actie de openingsveer samendrukken, waardoor energie wordt opgeslagen voor de volgende opening.

Elektrisch sluiten: Door het bekrachtigen van de sluitspoel (magneetklep) wordt aan een anker getrokken dat de sluitgrendel vrijgeeft, waardoor dezelfde mechanische actie ontstaat als bij handmatig sluiten. Na het sluiten kan het mechanisme onmiddellijk beginnen met het opnieuw opladen van de sluitveer (als automatisch opnieuw sluiten is geconfigureerd), maar een vergrendeling verhindert een tweede sluiting totdat de onderbreker is geopend en aan de juiste voorwaarden is voldaan.

Openingsoperatie

Handmatig openen: Door op de rode knop te drukken, wordt de openingsgrendel vrijgegeven. De compressie van de actuator opent de veerverlenging, waardoor het bedieningsmechanisme wordt aangedreven om de contacten te scheiden.

Elektrisch openen: bekrachtig de openingsspoel (elektromagneet) van het bedieningsmechanisme, activeer het openingsslot, laat de openingsveer los en ontkoppel het circuit van de stroomonderbreker.

Dit bedieningsmechanisme is voorzien van een mechanische vergrendeling die voorkomt dat er gelijktijdig commando's voor sluiten en openen plaatsvinden, en zorgt er ook voor dat de werkschakelaar (indien aanwezig) in de juiste stand staat voordat de stroomonderbreker kan worden bediend.

Bedieningsinstructies

Voorafgaande controles

Zorg ervoor dat het mechanisme correct op de schakelapparatuur is gemonteerd en dat alle secundaire bedrading (voor elektrische bediening) nauwkeurig en veilig is.

Controleer of de op het paneel gemonteerde knoppen (groen voor sluiten, rood voor openen) zijn voorzien van beschermkappen en dat de bedrijfsindicatoren (bijvoorbeeld "opgeladen/ontladen") zichtbaar zijn.

Opladen (energieopslag)

Handmatig: Steek de bedieningshendel in de oplaadaansluiting (rechtsonder). Draai gestaag met de klok mee totdat u een duidelijke "klik" hoort en de oplaadindicator "opgeladen" aangeeft. Verwijder de handgreep.

Elektrisch: schakel stuurstroom in op het mechanisme. De motor loopt automatisch totdat de veer volledig is opgeladen en stopt. Controleer vervolgens of het indicatielampje 'opgeladen' brandt.

Het sluiten van de stroomonderbreker

Handleiding: Til de beschermkap van de groene knop op en druk deze stevig in. De stroomonderbreker zou moeten sluiten en de "gesloten" positie-indicator zou moeten verschijnen. De openingsveer wordt nu automatisch opgeladen.

Elektrisch: Stuur een sluitcommando (bijvoorbeeld van een afstandsbediening of beveiligingsrelais) naar de sluitspoel. De stroomonderbreker sluit; controleer de positie-indicatie.

Het openen van de stroomonderbreker

Handleiding: Til de beschermkap van de rode knop op en druk deze stevig in. De breker gaat open; bevestig de indicatie "open".

Elektrisch: Stuur een openingscommando naar de openingsspoel. De stroomonderbreker gaat open.

Na operatie

Na een sluitbeweging kan het mechanisme de sluitveer automatisch opnieuw opladen als de motorvoeding aanwezig is. Dit bereidt de onderbreker voor op een daaropvolgende sluit-open-cyclus.

Houd altijd rekening met de statusindicatoren en respecteer eventuele vergrendelingsvoorwaarden (bijvoorbeeld de positie van de isolator) voordat u gaat werken.

Het veerbediende mechanisme zorgt voor een robuuste, betrouwbare en veilige regeling van stroomonderbrekers in inkomende RMU-lijnen. dit 22KV elektrisch mechanisme voor middenspanningsschakelaars

combinatie van trek- en drukveren, handmatige en elektrische bediening en ingebouwde vergrendelingen voldoet aan de eisen van moderne distributienetwerken. De mechanische levensduur van dit mechanisme bedraagt ​​meer dan 10.000 handelingen en voldoet aan de internationale normen, die prestaties en operationele veiligheid op de lange termijn kunnen garanderen.

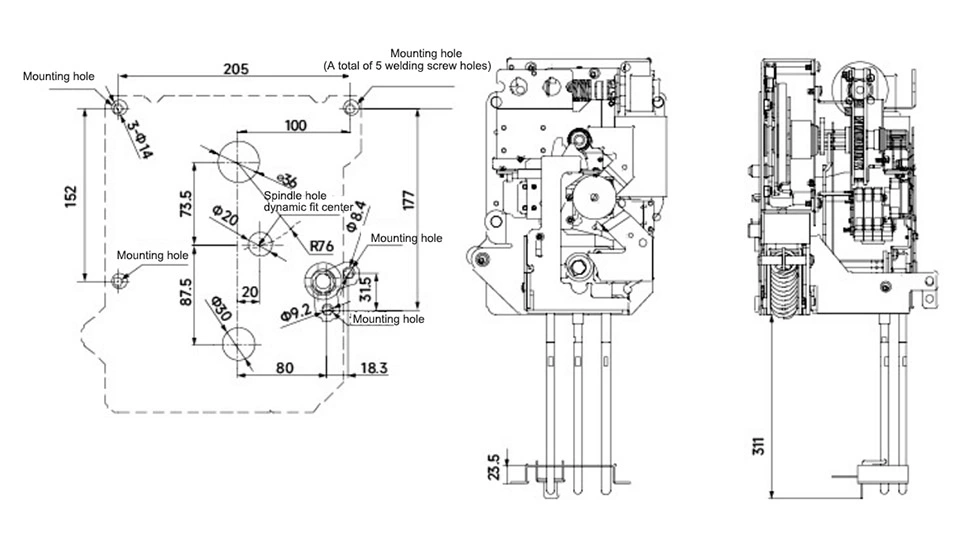

Uiterlijk en afmetingen

Toepassingen

Middenspanning RMU's, GIS en AIS inkomende lijnen.

Hernieuwbare energieprojecten: windmolenparken, zonne-PV-stations.

Spoor- en metroprojecten die een hoge operationele veiligheid vereisen.

Industriële en gemeentelijke distributienetwerken.

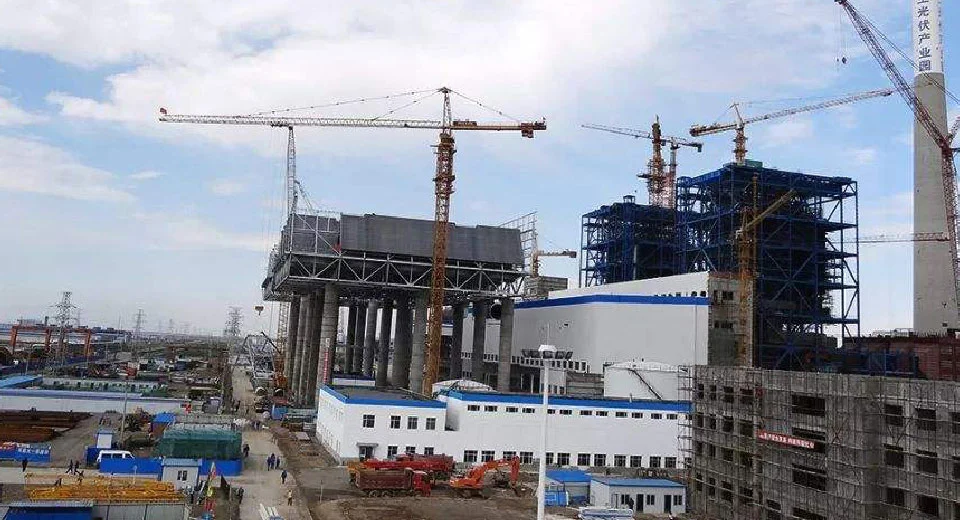

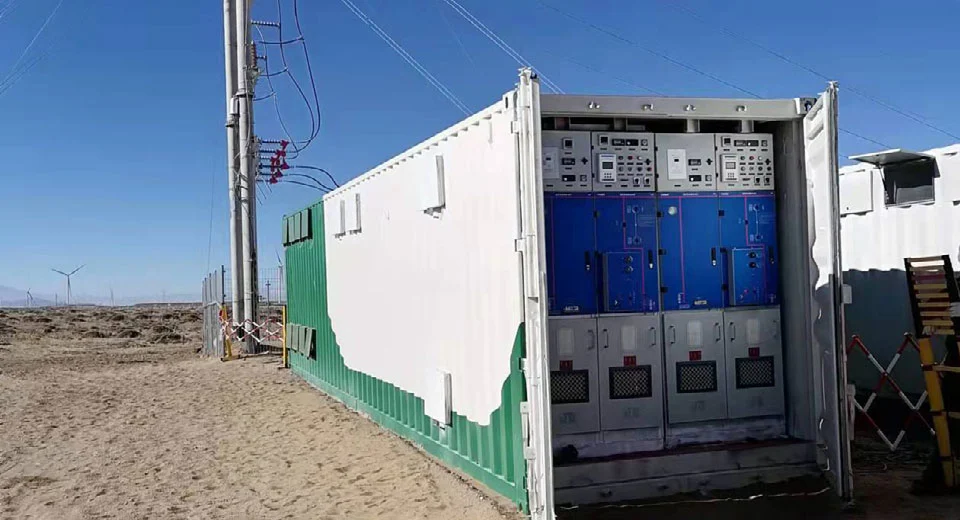

Projectreferenties

Guojiawan 110 kV – 35 kV gasgeïsoleerde schakelapparatuur – windparkproject.

Ayni Gold Mine 110kV-substation, Tadzjikistan – Zeer betrouwbare stroomdistributie.

Maqu 200MW hybride PV-project op weide-zonne-energie – Automatisch hersluitmechanisme toegepast.

Waarom kiezen voor Cotenele?

• Deskundige fabrikant:Meer dan 6 jaar ervaring met kerncomponenten van 12 kV–40,5 kV schakelapparatuur.

• Gecertificeerde kwaliteit:ISO9001 / ISO14001 / ISO18001; producten getest door nationale autoriteiten.

• Bewezen trackrecord:Het leveren van middenspanningsschakelmechanismen voor binnenlandse en internationale wind-, zonne- en spoorwegprojecten.

• Innovatieve technologie:De voortdurende ontwikkeling van milieuvriendelijke, gasgeïsoleerde schakelmechanismen uit de RHSV-serie zorgt voor stabiliteit en veiligheid.

Cotenele streeft naar het leveren van zeer betrouwbare, duurzame en veilige schakelmechanismen, die voldoen aan de eisen van moderne distributienetwerken en toepassingen van hernieuwbare energie.
