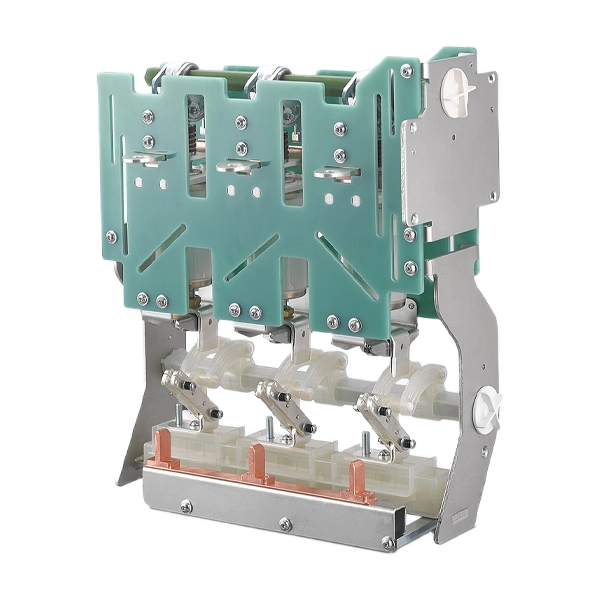

22KV middenspanningsvacuümstroomonderbreker met scheider

De stabiliteit van een schakelapparaat is afhankelijk van een robuust beveiligings- en schakelsysteem. De kerncomponenten, bijvoorbeeld de 22KV middenspanningsvacuümstroomonderbreker met scheider, vormen de eerste beschermende barrière tegen elektrische storingen, die grootschalige storingen en hoge uitschakelkosten kunnen voorkomen. Het ontwerpdoel van vacuümstroomonderbrekers is het onderbreken van foutstromen, terwijl isolatieschakelaars een zichtbare manier bieden om circuits te isoleren voor onderhoud. Ze hebben zowel de veiligheid als de betrouwbaarheid van schakelapparatuur in het stroomdistributienetwerk, voldoen aan de eisen van modern elektrisch ontwerp en leggen de nadruk op milieuvriendelijkheid, duurzaamheid en weinig onderhoud.

Productmodel

Wat is een vacuümstroomonderbreker (VCB)?

Een vacuümstroomonderbreker is een kerncomponent in de middenspanningsschakelaars, die de stroom onderbreekt en een vacuüm gebruikt als boogdovend medium. Wanneer de contacten van de vacuümstroomonderbreker bij een fout uiteenvallen, ontstaat er een boog uit geïoniseerde metaaldamp. In de vacuümruimte dooft deze boog vrijwel onmiddellijk omdat de metaaldampen terug condenseren op de contacten, waardoor herontsteking wordt voorkomen.

Belangrijkste componenten:

Vacuümonderbreker:een afgesloten vacuümcilindrische container met vaste contacten en beweegbare contacten.

Verrichtingsmechanisme:Implementeer de functie van het sluiten en verbreken van contacten. Typen omvatten handmatige en elektrische typen.

Aandrijvingen en drijfstangen:breng de beweging die wordt gegenereerd door het bedieningsmechanisme van de vacuümstroomonderbreker over naar de contacten.

Voordelen:

Efficiënte boogdovende functie:Bereik snel foutisolatie met een extreem laag energieverbruik.

De onderhoudskosten zijn zeer laag:Er hoeft geen isolatiemedium of gas aan de vacuümstroomonderbreker te worden toegevoegd.

Milieuvriendelijk:De vacuümvermogenschakelaar is anders dan zwavelhexafluoridevermogenschakelaars, de vacuümvermogenschakelaars produceren tijdens bedrijf geen schadelijke gassen, waardoor ze milieuvriendelijker zijn.

Hoge betrouwbaarheid:De levensduur van de stroomonderbreker is lang en geschikt voor frequent gebruik

Wat is een lastscheider?

Een lastscheider is een elektrische schakelaar die in de gesloten stand in het middenspanningsbord is gemonteerd en de normale belastingsstroom voert. Deze isolatieschakelaar kan ook de nominale belastingsstroom maken en breken. Onder abnormale omstandigheden, zoals kortsluiting, kan deze foutstroom gedurende een bepaalde korte tijd worden geleid, maar is hij niet ontworpen om deze te onderbreken. De primaire veiligheidsfunctie van deze lastscheider is het bieden van een betrouwbare isolatiemethode, die ervoor zorgt dat een circuit volledig spanningsloos is voor onderhoud of reparatie.

Belangrijkste kenmerken:

Belastingonderbreking: De lastscheider kan normale belastingsstromen onderbrekend vermogen leveren.

Zichtbare isolatie: De isolatieschakelaar kan een zichtbare opening bieden om te bevestigen dat het circuit is uitgeschakeld.

Bestand tegen capaciteit: De scheidingsschakelaar is bestand tegen kortsluitstromen totdat een seriebeveiligingsapparaat (zoals een VCB) de fout opheft.

Configuraties: De scheider heeft twee configuraties voor luchtgeïsoleerde of gasgeïsoleerde ontwerpen, vaak combineerbaar met zekeringen voor transformatorbescherming.

Waarom kiezen voor een 22KV middenspanningsvacuümstroomonderbreker met scheider?

De combinatie van een vacuümvermogenschakelaar + scheider is een standaardconfiguratie in middenspanningssystemen (tot 40,5 kV).

Kernvoordelen

Volledige bescherming + isolatie in één systeem

Verbeterde operationele veiligheid

Minder onderhoudsonderbrekingen

Compact en efficiënt ontwerp

Het toepassingsgebied van VCB + scheidercombinaties:

De combinatie van een VCB met een scheider is een standaardconfiguratie in middenspanningsringhoofdeenheid (tot 40,5 kV), die zowel bescherming als verzekerde isolatie kan bieden. Deze combinatie is van cruciaal belang bij:

Stroomopwekkingsinstallaties: De combinatie kan generatoren en transformatoren beschermen wanneer het apparaat defecten vertoont, dit kan een ononderbroken elektriciteitsproductie garanderen.

Elektrische onderstations: De combinatie van de vacuümstroomonderbreker en de lastscheider beschermt schakelapparatuur en transformatoren, de VCB verhelpt fouten en de scheider isoleert secties voor onderhoud.

Industriële faciliteiten: De combinatie van de vacuümstroomonderbreker en isolatorschakelaar Bedien en bescherm motoren, transportbanden en zware machines in fabrieken, staalfabrieken en raffinaderijen.

Hernieuwbare energiesystemen: Beheer stroomschommelingen en bescherm de infrastructuur in wind- en zonne-energiecentrales.

Hernieuwbaar energiesysteem: de 22KV middenspanningsvacuümstroomonderbreker met scheider kan stroomschommelingen opvangen en de infrastructuur van wind- en zonne-energiecentrales beschermen.

Spoorwegsysteem: De combinatie kan het stroomvoorzieningssysteem van de trein beschermen en de veiligheid van passagiers en treinen garanderen.

Compact Substation (CSS): In het secundaire distributienetwerk zorgen deze combinaties voor betrouwbare schakel- en beveiligingsfuncties in een kleine ruimte.

Technische parameters

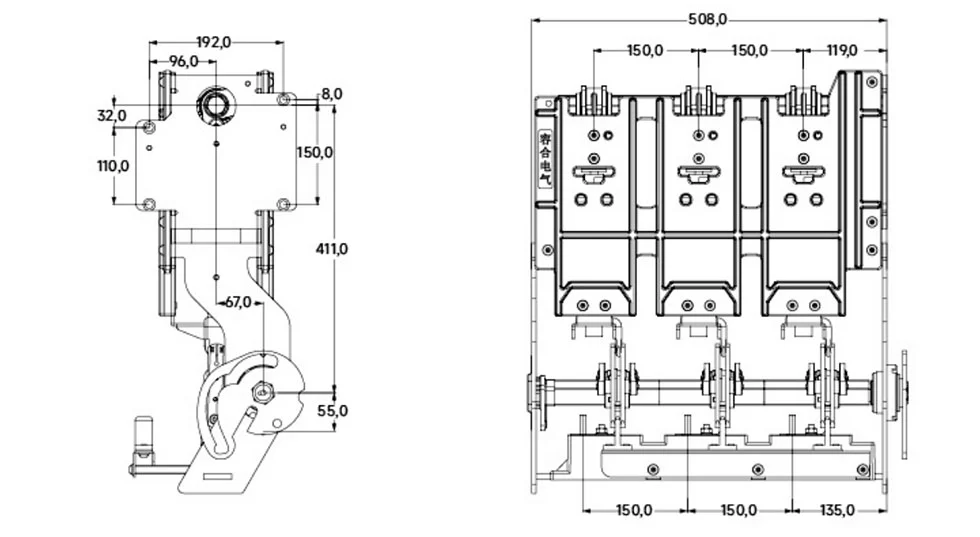

Uiterlijk en dimensie

Verzending foto's

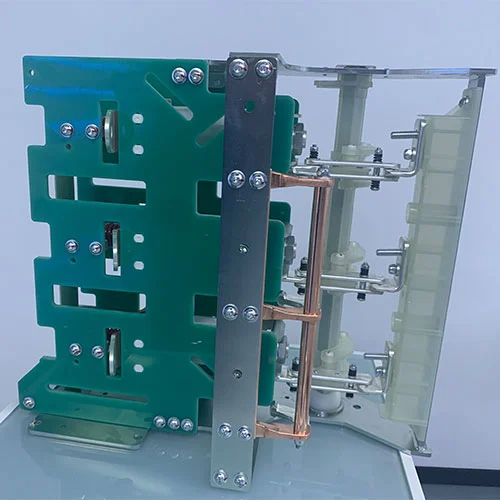

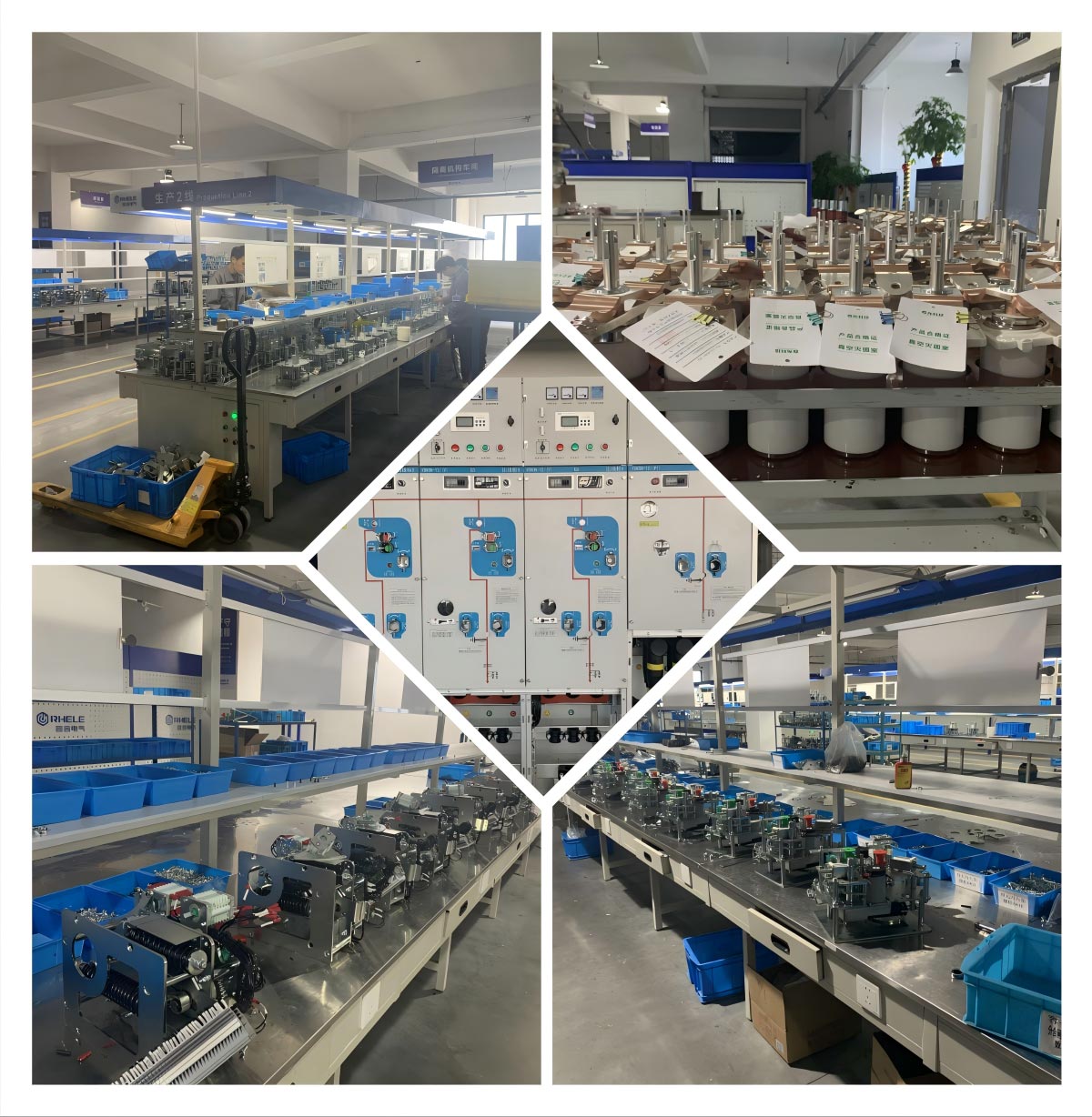

Producten tonen
