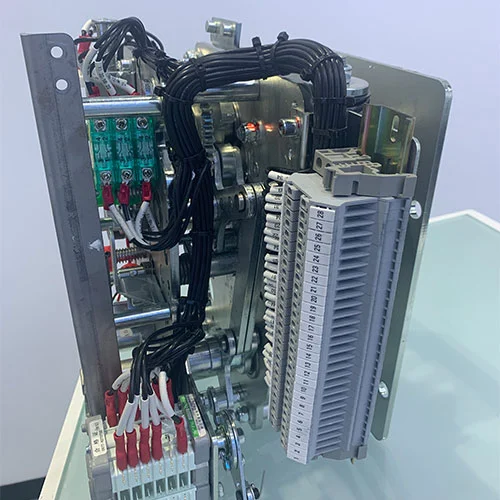

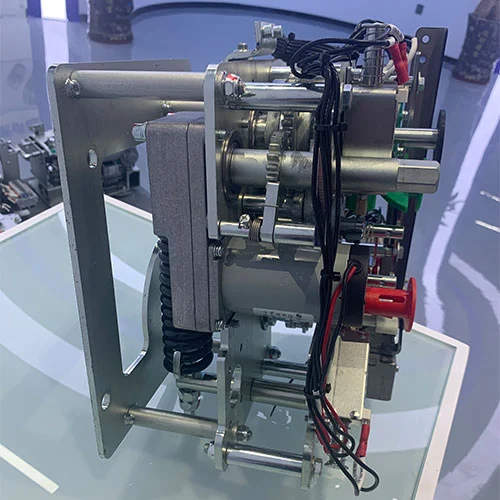

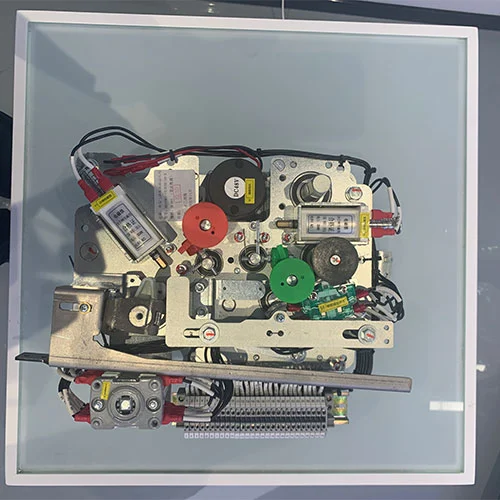

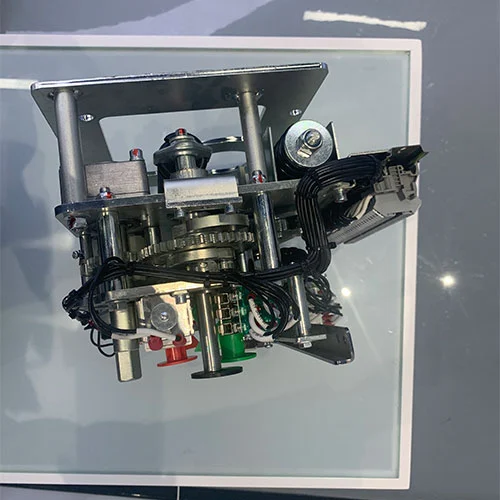

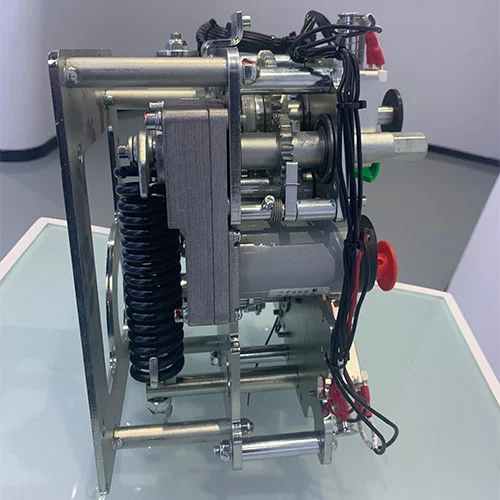

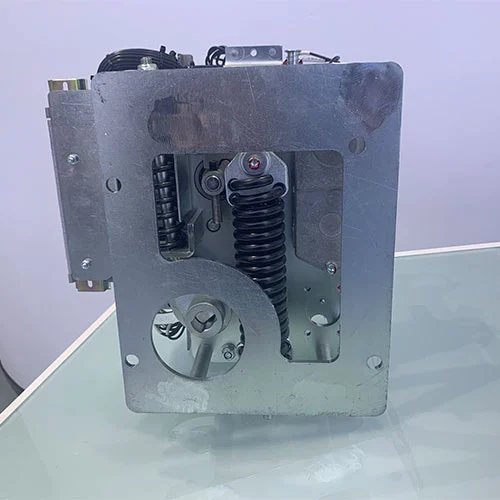

33KV stroomonderbrekermechanisme met isolatiemechanisme

Het 33KV stroomonderbrekermechanisme met isolatiemechanisme en een scheiderbedieningsmechanisme vormen de kern van milieuvriendelijke middenspanningsschakelaars. Dit mechanisme is ontworpen met het oog op betrouwbaarheid, onderhoudsefficiëntie en milieuveiligheid en zorgt voor een veilige foutonderbreking en circuitisolatie, terwijl schadelijke broeikasgassen zoals SF₆ worden vermeden.

De KDSVM-12/630-20-X-serie biedt een veerbediende oplossing voor de stroomonderbreker en een mechanisch vergrendelde scheider, waardoor een volledige en veilige bedieningsvolgorde voor middenspanningstoepassingen wordt geboden.

De belangrijkste kenmerken zijn onder meer:

Sluiten en openen met veerbediening

Mechanische vergrendeling tussen onderbreker en scheider

Automatische hersluiting

Ontwerp met gesplitste knoppen en stofdichte veiligheidsafdekking

Hoge mechanische levensduur (>10.000 schakelingen)

Naleving van GB1984-2014 en GB/T1985-2023

Productmodel

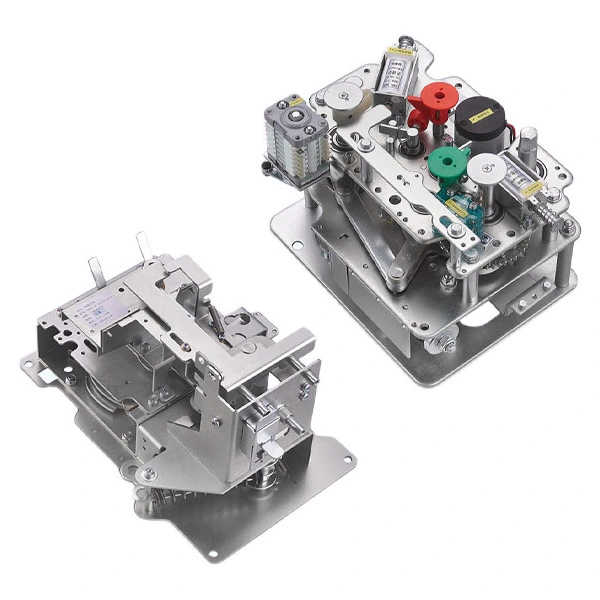

Componenten van het bedieningsmechanisme

Het 33KV-stroomonderbrekermechanisme van ons bedrijf met isolatiemechanisme is zorgvuldig ontworpen en garandeert een veilige en betrouwbare werking terwijl het gebruik in het veld wordt vergemakkelijkt.

1. Bedieningsmechanisme van de vacuümstroomonderbreker

De stroomonderbreker maakt gebruik van mechanische veerenergieopslag om een ​​onmiddellijke onafhankelijke werking te garanderen, zelfs tijdens stroomuitval. Het kan snel uitschakelen in geval van een storing en snel sluiten op commando. Het gebruik van een vacuümboogblusser controleert de boog effectief, waardoor de veiligheid en stabiliteit van het circuit wordt gegarandeerd.

Dit betekent dat zelfs in noodsituaties uw elektriciteitsnetapparatuur en personeel betrouwbaar worden beschermd.

2. Koppel het bedieningsmechanisme van de schakelaar los

Onze scheidingsschakelaars bieden handmatige of elektrische bediening, waardoor u eenvoudig een zichtbare isolatieopening kunt creëren. Het mechanische vergrendelingsontwerp zorgt ervoor dat de hoofdschakelaar niet kan worden bediend als de stroomonderbreker niet volledig is geactiveerd, waardoor gevaren als gevolg van verkeerde bediening worden voorkomen.

Wij hechten veel belang aan de veiligheid van de klant; Daarom ondergaat elke scheidingsschakelaar strenge tests om een ​​soepele en betrouwbare werking te garanderen.

Hoe voer ik de handeling correct uit?

Ons 33KV stroomonderbrekermechanisme met isolatiemechanisme biedt een intuïtieve en veilige bediening bij elke stap. Als leverancier zorgen onze producten voor een zorgeloze en efficiënte werking in het veld.

1. Bediening van energieopslag

Ons stroomonderbrekermechanisme integreert een isolatieapparaat, waardoor een veilige installatie op het bedieningspaneel wordt gegarandeerd. Draai eenvoudigweg de meegeleverde speciale bedieningshendel totdat u een "klik" hoort om de veer op te laden; de eindschakelaar wordt ook geactiveerd.

Bij gebruik van elektrische bediening sluit u eenvoudigweg de voeding aan. Het apparaat slaat automatisch energie op en zodra de motor volledig is opgeladen, wordt deze losgekoppeld, waardoor de energie veilig wordt bewaard voor onmiddellijke sluiting van de stroomonderbreker. Zorg er vóór gebruik voor dat alle hulpbedrading correct is aangesloten, voor extra gemoedsrust.

2. Sluitingshandeling

Handmatig sluiten: Druk op de groene knop om de opgeslagen energie onmiddellijk vrij te geven, druk op de stroomonderbreker om het hoofdcircuit te sluiten.

Elektrisch sluiten: Door de sluitende magneetspoel van stroom te voorzien, wordt de opgeslagen energie onmiddellijk vrijgegeven, waardoor de stroomonderbreker snel sluit. Tegelijkertijd wordt de openingsveer automatisch opgeladen en voorkomt een antimisbruikvergrendeling effectief herhaaldelijk sluiten, waardoor de operationele veiligheid wordt gegarandeerd.

3. Werking van de stroomonderbreker

Handmatig trippen: Druk op de rode knop om de opgeslagen tripenergie vrij te geven. De stroomonderbreker ontkoppelt snel het hoofdcircuit, waardoor de veiligheid van het circuit wordt gegarandeerd.

Elektrisch uitschakelen: Er wordt stroom geleverd aan de uitschakelsolenoïdespoel. Het elektromagnetische apparaat geeft opgeslagen energie vrij, waardoor de stroomonderbreker snel zijn contacten opent en de stroom veilig afsluit.

Veelgestelde vragen

Vraag 1: Hoe kan de betrouwbaarheid van het veerbediende mechanisme in de VCB worden verbeterd?

A1: Het veerbediende ontwerp slaat energie mechanisch op, wat ervoor kan zorgen dat de vacuümstroomonderbreker kan uitschakelen zonder dat er externe voeding nodig is. Dit bedieningsmechanisme kan extreem snel en betrouwbaar werken wanneer de fouten optreden. Het verschil met hydraulische of pneumatische systemen is dat er minder bewegende delen zijn, dat er geen vloeistof hoeft te worden bijgevuld, en dat het mechanische uithoudingsvermogen zeer hoog is en dat er minimaal onderhoud nodig is.

Vraag 2: Kan het scheidingsmechanisme worden bediend terwijl het circuit onder spanning staat?

A2: Nee, dat kan absoluut niet. Het belangrijkste veiligheidskenmerk van de bedieningsmechanismecombinatie is de mechanische vergrendeling. Het scheidingsmechanisme is fysiek geblokkeerd voor bediening, tenzij de vacuümstroomonderbreker volledig open is. Dit vergrendelingsmechanisme voorkomt elke poging om de scheider onder belasting te openen, wat de veiligheid van de bedienende werknemer in gevaar zou kunnen brengen.

Vraag 3: Aan welke normen voldoet het 33KV stroomonderbrekermechanisme met isolatiemechanismen?

A3: Deze mechanismen zijn ontworpen en getest om te voldoen aan de internationale normen voor hoogspanningsapparatuur. Dit omvat doorgaans normen zoals GB1984 en GB/T 1985, die zijn afgestemd op bredere IEC-specificaties, waardoor veiligheid, prestaties en betrouwbaarheid worden gegarandeerd.

Vraag 4: Kan de vacuümstroomonderbreker worden bediend als de stuurstroom wegvalt?

A4: Ja, vanwege de oorzaak. De veerbediening kan volledig handmatig worden bediend. De veren kunnen handmatig worden opgeladen met behulp van een handgreep en de vacuümstroomonderbreker kan worden geopend of gesloten met de handmatige knoppen. De hoofdschakelaar kan ook handmatig worden bediend. Dit kan de functionaliteit garanderen bij installatie-, onderhouds- of stroomuitvalscenario's.

Vraag 5: Hoe zijn het VCB-mechanisme en het scheidermechanisme geïntegreerd in de schakelapparatuur?

A5: Ze zijn ontworpen als een gecoördineerde montage. Het VCB-bedieningsmechanisme is gemonteerd om de vacuümonderbreker te bedienen, en het scheidingsmechanisme is op het isolatiepaneel gemonteerd. Ze zijn met elkaar verbonden via een mechanisch vergrendelingssysteem, vaak met behulp van stangen en grendels, dat de juiste bedieningsvolgorde afdwingt; de onderbreker moet openen voordat de scheider kan bewegen, direct binnen de hardware, wat voor veiligheid zorgt.
