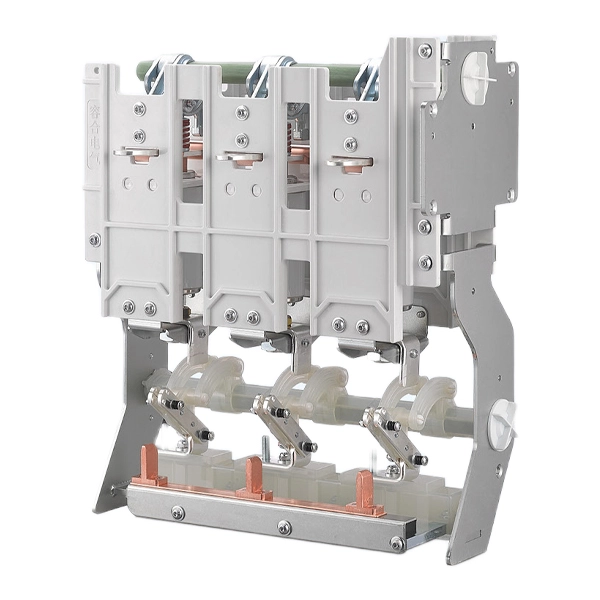

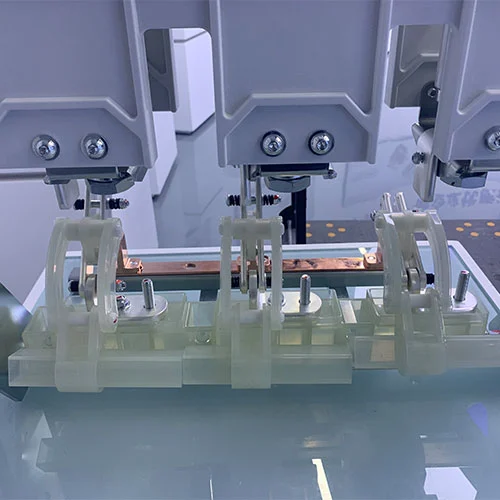

11KV MV-panelen Vacuümstroomonderbreker-isolatieschakelaar

De betrouwbaarheid en duurzaamheid zijn het belangrijkst voor de milieuvriendelijke middenspanningsringhoofdeenheden en schakelapparatuur in moderne stroomdistributiesystemen. De meeste stroomonderbrekerfouten houden verband met hun bedieningsmechanismen, dit geeft het belang aan van robuustheid en betrouwbaarheid voor het bedieningsmechanisme. Ongeacht het handmatige type of elektrische tpye, deze 11KV MV-panelen vacuümstroomonderbreker-isolatieschakelaars zijn de "spier" die het breekapparaat aandrijft. De vacuümstroomonderbrekers en de lastscheiders kunnen zorgen voor uitgebreide bescherming en controle in het elektriciteitsnet. De vacuümstroomonderbreker fungeert als een automatische reactie op fouten, terwijl de lastscheider dient als een handmatig controlepunt, welke combinatie ervoor kan zorgen dat er veilig aan een circuit kan worden gewerkt. Deze twee componenten van de milieuvriendelijke RMU's zijn van cruciaal belang voor het behoud van een veerkrachtige elektrische infrastructuur.

Productmodel

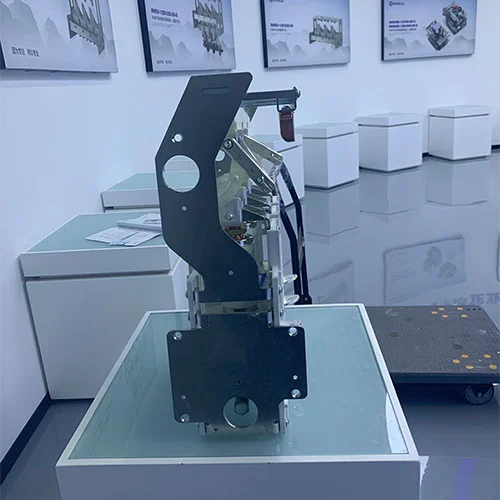

Vacuümstroomonderbreker

Een vacuümstroomonderbreker (VCB) is een elektrisch onderdeel van de schakelinrichting of ringhoofdeenheid in het stroomdistributiesysteem, dat de stroom onderbreekt met behulp van een vacuüm als boogdovend medium. De vacuümstroomonderbrekers, in tegenstelling tot stroomonderbrekers die afhankelijk zijn van olie of gas (zoals SF₆), herbergt een VCB de vaste en beweegbare contacten in een afgedichte vacuümonderbreker.

Wanneer er een fout optreedt, scheiden de contacten zich en ontstaat er een elektrische boog. Omdat de omringende omgeving vacuüm is, zijn er geen gassen die de boog ioniseren en in stand houden. De boog dooft snel wanneer de metaaldamp uit de contacten condenseert, waardoor de diëlektrische sterkte vrijwel onmiddellijk wordt hersteld. Dit proces is zeer efficiënt, snel en milieuvriendelijk. VCB's worden voornamelijk gebruikt in middenspanningstoepassingen (3 kV tot 40,5 kV) en hebben de voordelen van een lange levensduur, weinig onderhoud en de mogelijkheid om frequente schakelingen aan te kunnen.

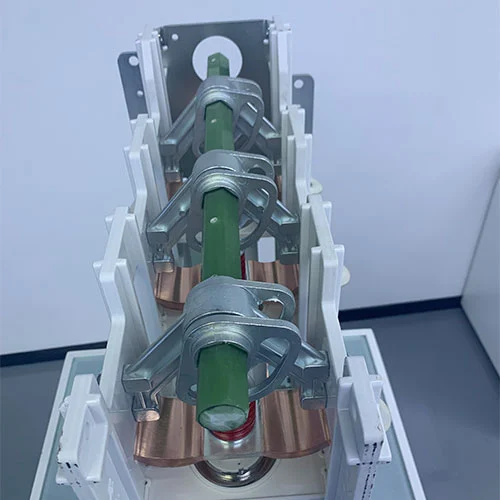

Scheidingsschakelaar

Een lastscheider is een kerncomponent van de milieuvriendelijke RMU en biedt twee hoofdfuncties. Ten eerste kan deze schakelaar de normale belastingsstroom van een circuit veilig maken, transporteren en verbreken. Ten tweede biedt deze isolatieschakelaar in de open positie een bepaalde mate van isolatie, waardoor een zichtbaar en veilig ontkoppelingspunt ontstaat voor onderhoud of probleemoplossing.

Hoewel hij normale bedrijfsstromen aankan, is een lastscheider niet ontworpen om hoge foutstromen (zoals kortsluiting) te onderbreken. Het moet deze hoge stromen gedurende een korte periode kunnen weerstaan, maar is afhankelijk van een stroomopwaartse zekering of stroomonderbreker om de fout daadwerkelijk te verhelpen. Ze zijn essentieel voor het segmenteren van kabels, schakeltransformatoren en isolatieringnetwerkeenheden, en kunnen zowel luchtgeïsoleerd als gasgeïsoleerd (SF₆of SF₆-vrij) zijn voor een compact vloeroppervlak.

Belangrijkste verschillen tussen een vacuümstroomonderbreker en een lastscheider

Hoewel beide schakelapparaten zijn, zijn hun primaire functies verschillend:

Technische parameters van de vacuümstroomonderbreker met lastscheider

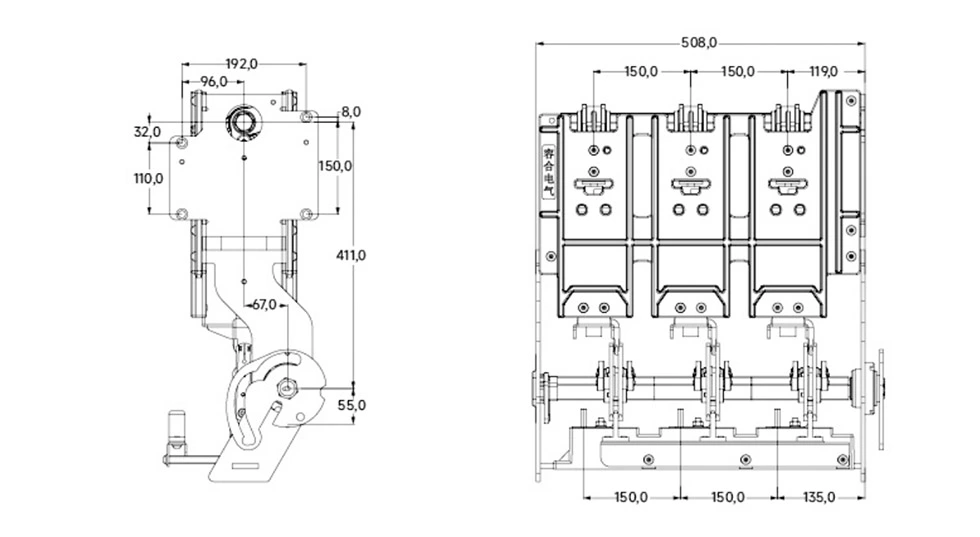

Uiterlijk en dimensie

Veelgestelde vragen

1. Waarom wordt een vacuüm gebruikt om de boog in een VCB te doven?

Een vacuüm is een ongelooflijk effectief boogdovende medium omdat het bijna geen deeltjes bevat die kunnen worden geïoniseerd. Wanneer het contactpunt van de vacuümstroomonderbreker wordt gescheiden, wordt de boog gevormd door metaaldamp. In een vacuümomgeving zal deze damp snel opnieuw condenseren op het contactoppervlak, de contactopening ioniseren en voorkomen dat de boog opnieuw ontsteekt. Dit proces kan binnen milliseconden worden voltooid.

2. Kan een lastscheider als zelfstandig beveiligingsapparaat worden gebruikt?

Nee. Een lastscheider is een schakel- en scheidingsapparaat, geen beveiligingsapparaat. Het kan kortsluitstromen niet onderbreken. Voor volledige bescherming moet het in serie worden gebruikt met een aardlekschakelaar, zoals een set zekeringen (die een schakelaar-zekeringcombinatie vormen) of met een stroomonderbreker.

3. Hoe beïnvloedt de 11KV MV-panelen vacuümstroomonderbreker-isolatieschakelaar de besturing en beschermt hij een stroomonderbreker of scheidingsschakelaar?

Het bedieningsmechanisme van de vacuümstroomonderbreker of lastscheider slaat de energie op die nodig is om de contacten van de onderbreker te openen en te sluiten. dat is het meest storingsgevoelige onderdeel van een schakelaar van het schakelapparaat. Een betrouwbaar bedieningsmechanisme, zoals het veerbediende mechanisme dat is beschreven voor de RHV-12D/630-20, zorgt voor consistente openings- en sluitsnelheden en -krachten, die erg belangrijk zijn voor het veilig onderbreken van storingen en het bereiken van een lange mechanische levensduur (meer dan 10.000 schakelingen).

4. Wat zijn de belangrijkste voordelen van het gebruik van een VCB ten opzichte van een SF₆-stroomonderbreker?

Het belangrijkste voordeel is milieuvriendelijk. SF₆-gas is een krachtig broeikasgas dat niet bevorderlijk is voor de bescherming van het milieu. VCB's gebruiken een vacuüm als boogblusmedium, wat onschadelijk is voor het milieu. Bovendien vergen VCB's over het algemeen minder onderhoud en zijn ze eenvoudiger van constructie, omdat ze geen systemen nodig hebben om de gasdruk of ontbinding te beheersen.

5. Hoe werken een VCB en een lastscheider samen in een typische toepassing?

Overweeg een industrieel energiedistributieschema. Een VCB op de inkomende feeder beschermt de gehele installatie tegen storingen. Voor een specifieke grote motor kan lokaal een lastscheider worden geïnstalleerd. Onder normale omstandigheden gebruikt de operator de lastscheider om de motor te starten en stoppen. Als er een fout optreedt in het middenspanningsschakelapparaat of de milieuvriendelijke RMU van het stroomdistributiesysteem, zal de stroomopwaartse VCB uitschakelen om de fout te verhelpen. Wanneer de storing is opgelost, kan de operator de lokale lastscheider veilig openen om een ​​zichtbaar isolatiepunt te creëren voordat hij onderhoud aan het elektrische apparaat uitvoert.

Over ons

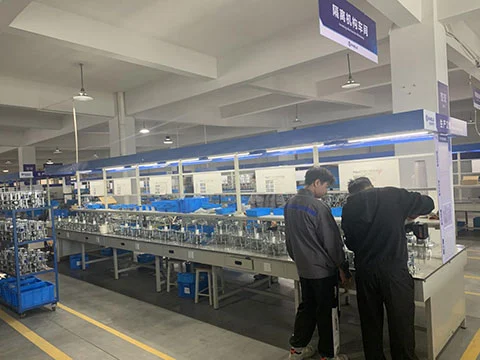

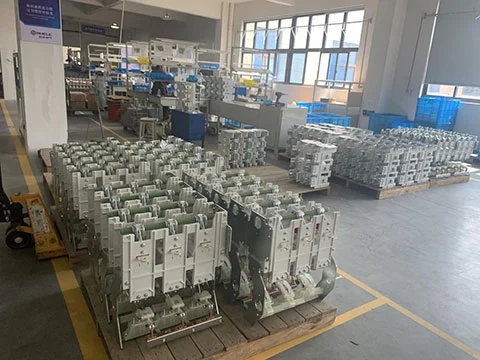

Cotenele International Trade (Wenzhou) Co., Ltd is een gecertificeerde Chinese fabrikant van schakelapparatuur met een fabriek van meer dan 30.000 m², een ISO-gecertificeerd kwaliteitssysteem en meer dan 5 jaar ervaring in de productie van MV-schakelapparatuur. Klanten kunnen rechtstreeks bij de fabriek kopen tegen concurrerende prijzen, OEM/ODM-oplossingen en volledige technische ondersteuning voor installatie en onderhoud.
