Bedieningsmechanisme van de middenspanningsstroomonderbreker van 33KV

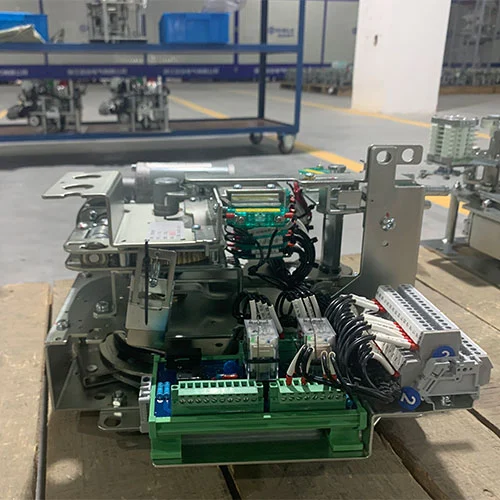

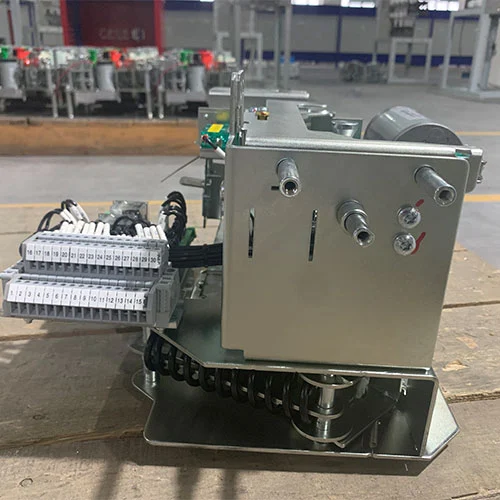

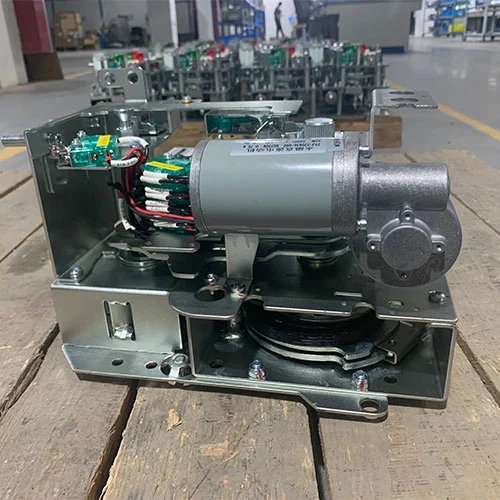

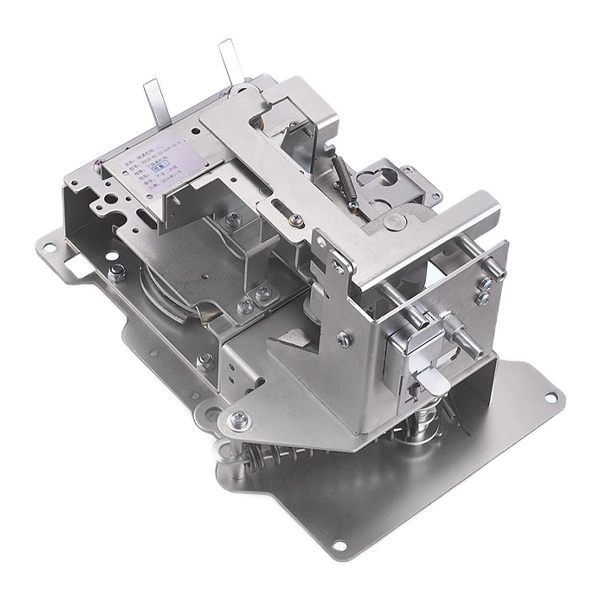

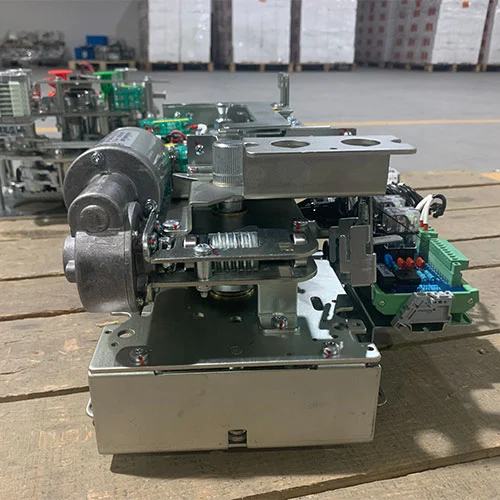

Het KDCM-40.5/630-20-X 33kV middenspanningsstroomonderbrekerbedieningsmechanisme is een zeer betrouwbare actuator ontworpen voor 12kV–40,5kV schakelsystemen, waaronder Ring Main Units (RMU), gasgeïsoleerde schakelapparatuur (GIS) en luchtgeïsoleerde schakelapparatuur (AIS).

Dit mechanisme is ontworpen en vervaardigd door Cotenele International Trade (Wenzhou) Co., Ltd en integreert een opgeslagen energiesysteem met twee veren (sluitende trekveer + openende drukveer), waardoor snelle, stabiele en herhaalbare schakelprestaties worden gegarandeerd in veeleisende energiedistributieomgevingen zoals onderstations, duurzame energieprojecten en industriële netwerken.

1. Mechanische levensduur van meer dan 10.000 handelingen

2. Stabiele werking onafhankelijk van de snelheid van de machinist

3. Ontworpen voor vacuüm- en SF₆-stroomonderbrekers

4.Bewezen in windenergie-, fotovoltaïsche, spoorweg- en mijnbouwprojecten

Productmodel

Waarom is dit mechanisme zo cruciaal in echte projecten?

In middenspanningsstroomdistributiesystemen bepaalt het bedieningsmechanisme rechtstreeks de betrouwbaarheid van de stroomonderbreker.

Onze projecten omvatten:

110kV-substations

Controlecentra voor offshore windenergie

Grootschalige fotovoltaïsche energiecentrales (GW-niveau)

Uit onze eerdere projectervaring blijkt dat meer dan 70% van de storingen in stroomonderbrekers te maken hebben met mechanische instabiliteit of operationele vertragingen.

Daarom richt ons bedieningsmechanisme voor middenspanningsstroomonderbrekers van 33 kV zich op de volgende kenmerken:

Consistente snelle respons

Mechanische duurzaamheid bij veelvuldig schakelen

Faalveilige vergrendelingsmechanismen om verkeerde bediening te voorkomen

Gebruiksaanwijzing:

Voor de veiligheid en de levensduur van de apparatuur is het van groot belang dat het mechanisme goed werkt. De volgende instructies schetsen de standaardprocedures voor handmatige bediening.

A. Energieopslag (opladen)

Handmatige bediening:Steek de speciale bedieningshendel in de laadschacht rechtsonder op het mechanisme. Draai de hendel met de klok mee en draai de hendel wanneer u een 'klik'-geluid hoort en stop dan. dit betekent dat het energieopslagapparaat is vergrendeld. Controleer of de 'opladen/ontladen'-indicator de status 'opladen' weergeeft.

Elektrische bediening:Moet ervoor zorgen dat het secundaire stuurcircuit correct is en eerst wordt ingeschakeld. Wanneer er stroom wordt geleverd aan de actuator van de stroomonderbreker, zal de motor automatisch draaien. Stopt automatisch nadat het opladen is voltooid.

B. Sluiting

Handmatig:Druk stevig op de groene drukknop. De sluitveer zal zijn energie vrijgeven en de sloophamer in de gesloten positie drijven. Observeer de mechanische indicator op het mechanisme om de status "Gesloten" te bevestigen.

Elektrisch:De werkende actuator levert elektrische signalen aan de gesloten elektromagnetische spoel. De elektromagnetische zuiger raakt de slotgesp, waardoor de actuator van de stroomonderbreker wordt gereset, en het proces is precies hetzelfde als handmatige bediening.

C. Openingsoperatie

Handmatig:Druk krachtig op de rode knop. Als u de veer opent, komt de opgeslagen energie vrij, waardoor de stroomonderbreker naar de open positie springt.

Elektrisch:Stuur een signaal naar de openende (shunttrip)-magneetspoel. De stroomonderbreker gaat onmiddellijk open.

Nalevingsopmerking

Alle handelingen moeten worden uitgevoerd in overeenstemming met de vergrendelingssequenties als er een isolator aanwezig is. Het bedieningsmechanisme van de 33KV middenspanningsstroomonderbreker is ontworpen om handelingen te voorkomen die tot gevaarlijke schakelconfiguraties zouden kunnen leiden. Deze apparatuur is ontworpen in overeenstemming met internationale normen, waaronder GB1984 en GB/T1985, waardoor de prestaties en veiligheid in hoogspannings-AC-netwerken worden gegarandeerd.

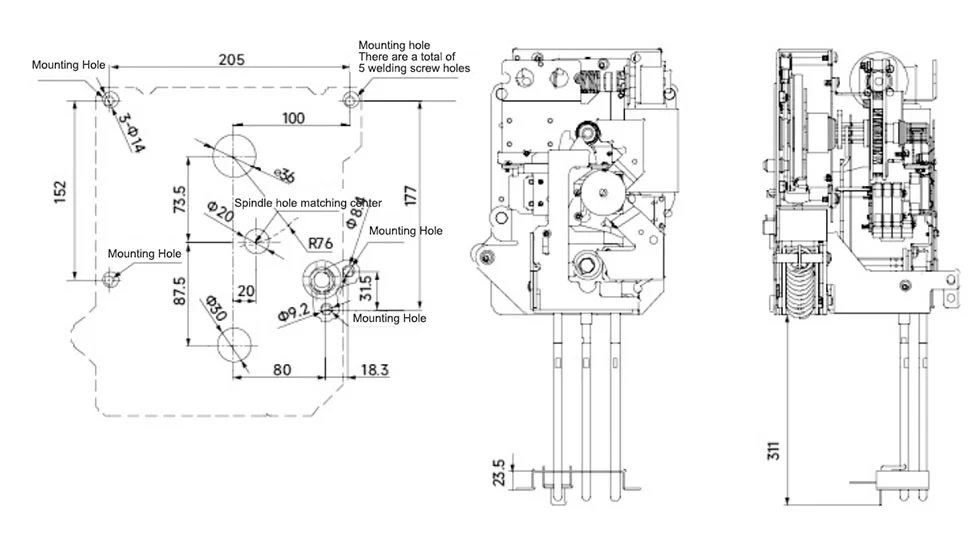

Uiterlijk en afmetingen

Naleving en normen

Dit bedieningsmechanisme is ontworpen en getest in overeenstemming met:

GB1984 – AC-hoogspanningsstroomonderbrekers

GB/T1985 – Wisselstroomscheiders voor hoogspanning

Gecombineerd met bedrijfscertificeringen:

ISO9001 (Kwaliteit)

ISO14001 (Milieu)

ISO45001 (Arbogezondheid en veiligheid)

Toepassingen

Op grote schaal gebruikt in:

Stroomonderstations (10kV-110kV-systemen)

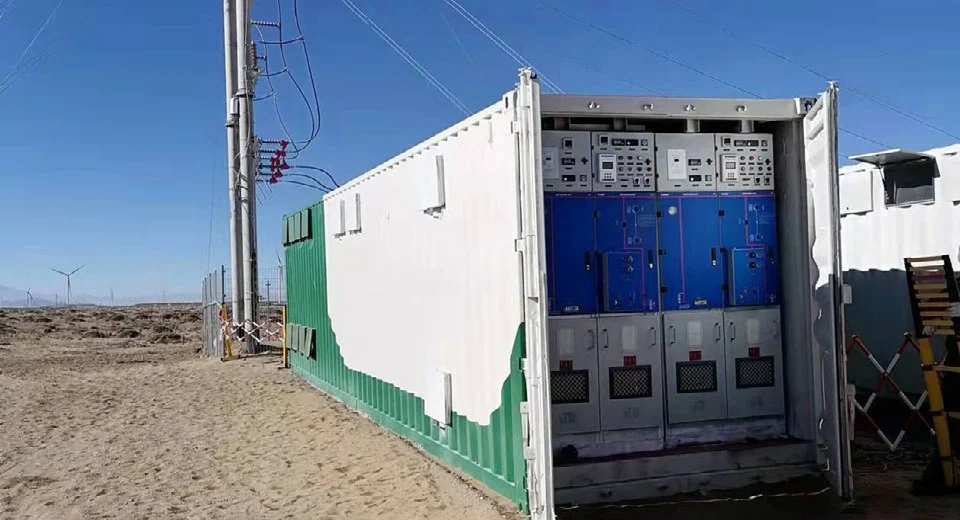

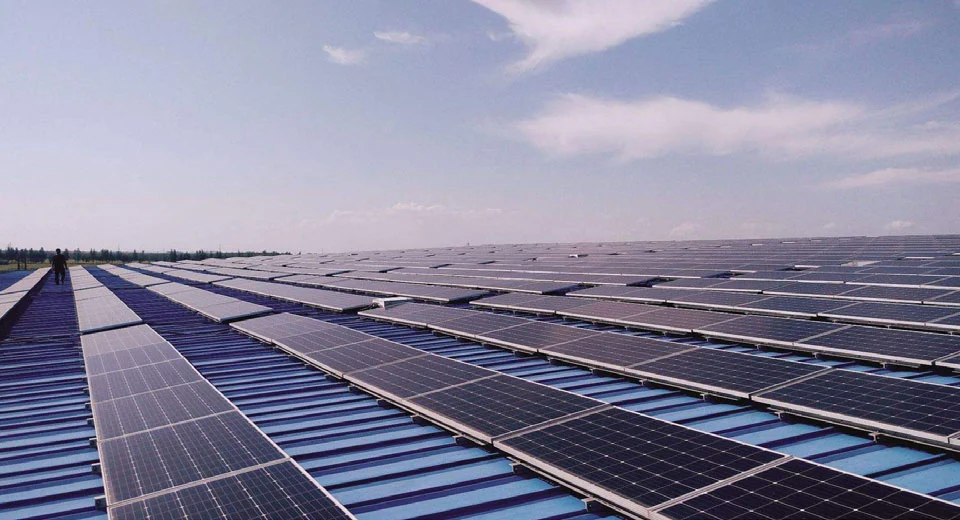

Hernieuwbare energie (wind-/zonneparken)

Stroomvoorziening voor spoorwegen en metro's

Petrochemische fabrieken

Mijnbouw en zware industrie

Waarom kiezen voor Cotenele?

1. Echte productiecapaciteit

30, 000㎡ productiebasis

Interne R&D voor kerncomponenten van schakelapparatuur

2.Bewezen technische ervaring

Geleverd aan:

Windenergie projecten

Fotovoltaïsche basissen (GW-schaal)

Internationale onderstationprojecten

3. Continue innovatie

3 generaties RHSV-mechanisme-upgrades

Meerdere gepatenteerde ontwerpen

4. Focus op groene technologie

Milieuvriendelijke ontwikkeling van schakelapparatuur

Ondersteuning van mondiale koolstofarme energiesystemen

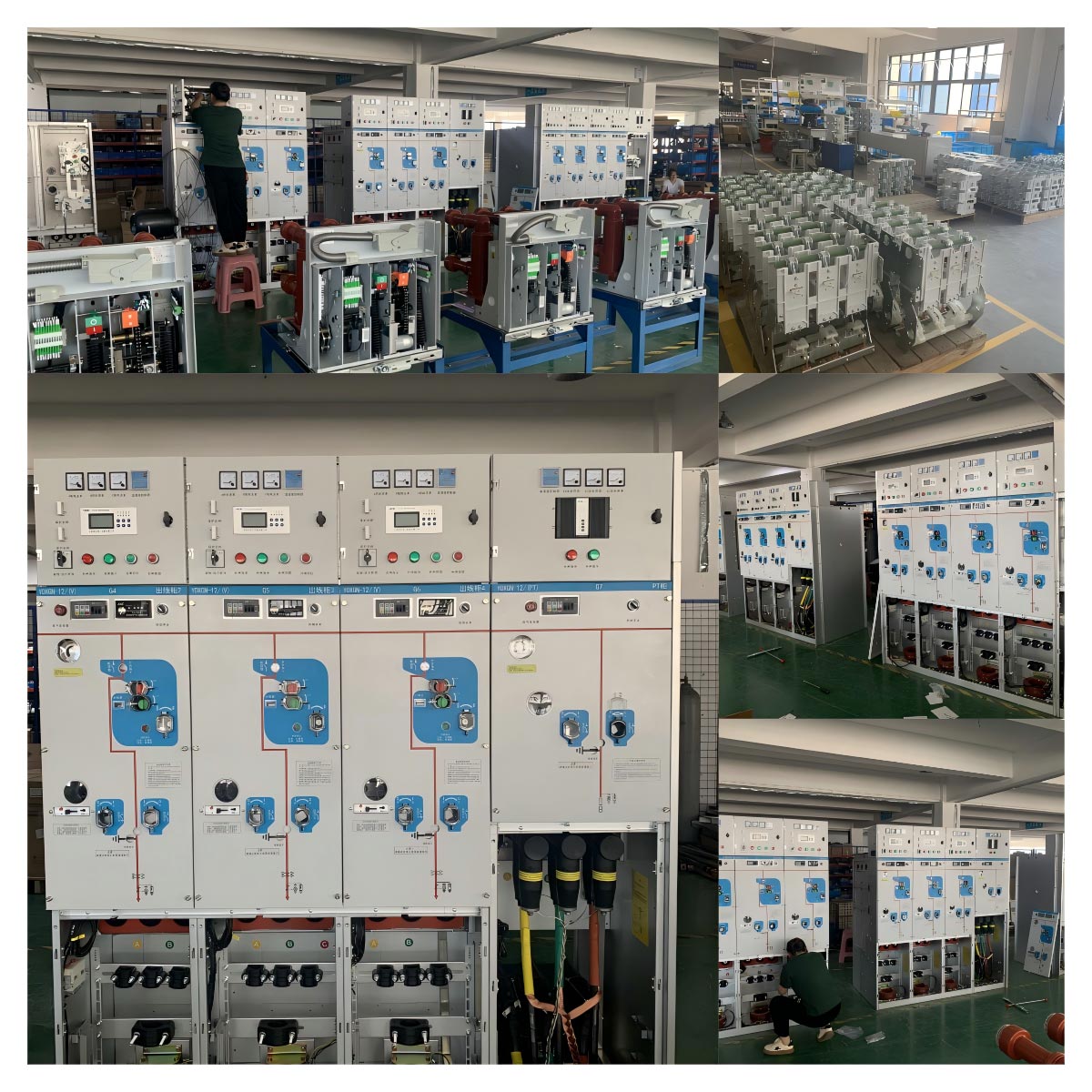

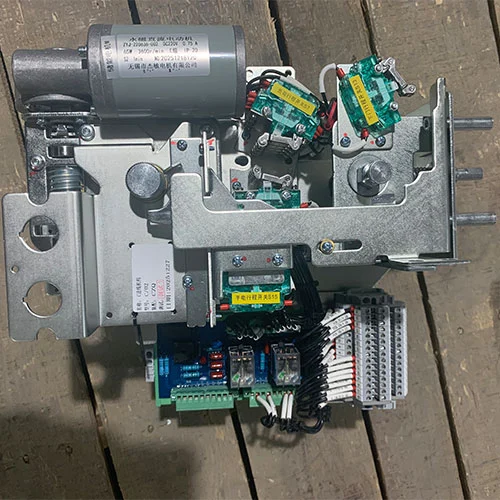

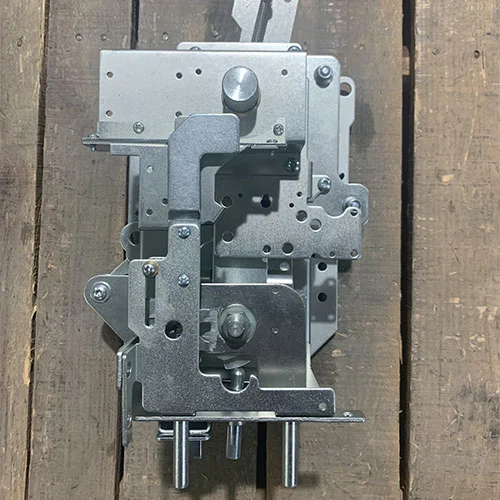

Producten tonen
