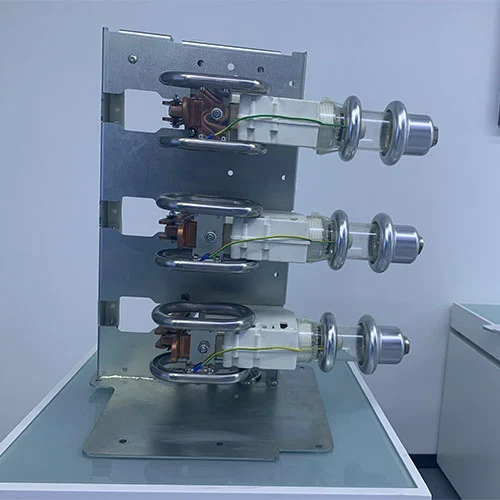

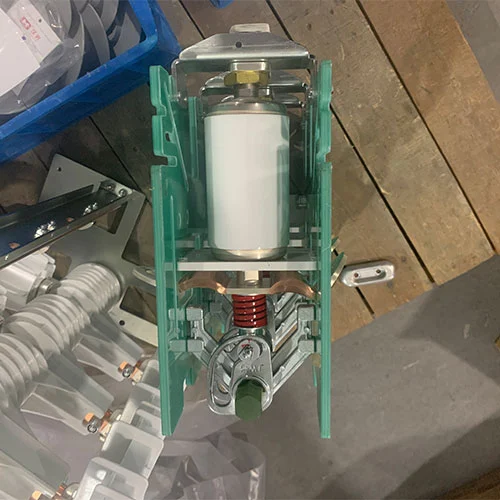

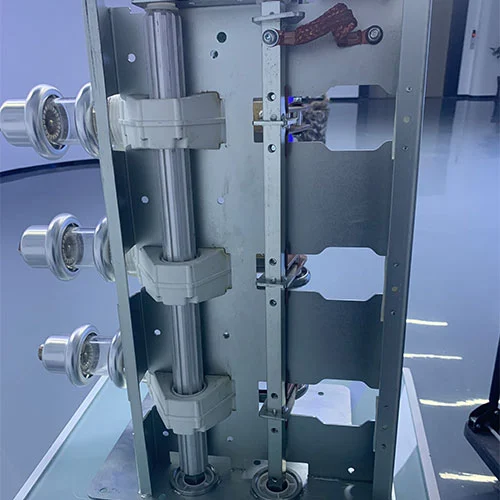

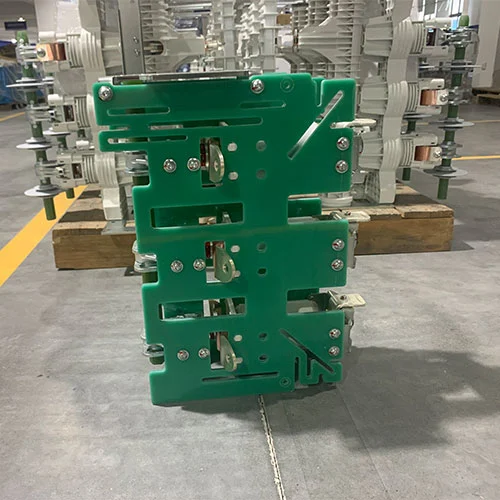

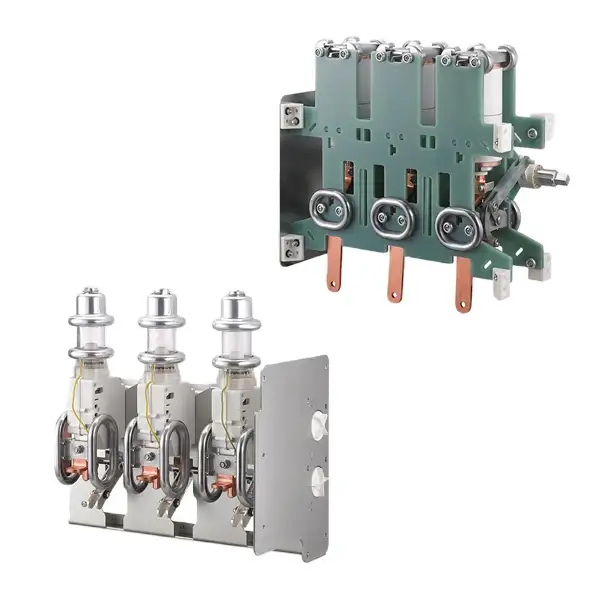

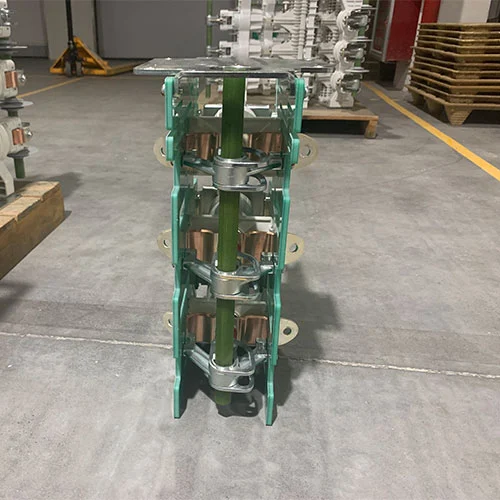

33KV vacuümstroomonderbreker met scheidingsschakelaar
Als professionele Chinese fabrikant biedt Cotenele International Trade (Wenzhou) Co., Ltd. gespecialiseerde oplossingen voor midden- tot hoogspanningsschakelapparatuur. Het afgebeelde product – de KDV-40.5/630-20-serie 33 kV-vacuümstroomonderbreker met scheidingsschakelaar – wordt veel gebruikt in milieuvriendelijke middenspanningsschakelaars, ringhoofdunits en stroomdistributiesystemen. Deze geïntegreerde montage combineert een vacuümvermogenschakelaar met een scheidingsschakelaar en biedt tal van voordelen, zoals installatiegemak en een lange levensduur.
Het milieuvriendelijke schakelmateriaal dat bekend staat als "groen" of "SF₆-vrij" schakelmateriaal, voldoet aan deze behoefte aan veerkrachtige en duurzame elektrische infrastructuur door operationele uitmuntendheid te combineren met verantwoordelijkheid voor het milieu. De KDV-40.5/630-20 serie 33kV vacuümstroomonderbreker met scheidingsschakelaar integreert een vacuümstroomonderbreker en scheider en biedt:
1. Eenvoudige installatie en minimaal onderhoud
2. Lange levensduur en hoge betrouwbaarheid
3. Compact en kosteneffectief ontwerp
4. Milieuvriendelijke SF₆-vrije oplossing
Dit product voldoet aan de Chinese nationale normen voor hoogspanningsapparatuur en biedt robuuste kortsluit- en mechanische duurzaamheidsprestaties.
Belangrijkste voordelen
VCB-kortstondige weerstand: 20 kA/4s of 25 kA/3s
VCB mechanisch uithoudingsvermogen: 10.000 operaties
Mechanische levensduur van de scheider en aardingsschakelaar: 3.000 schakelingen
Kortstondige aardingsschakelaar: 20kA/4s.
Productmodel
| KD | V | 40.5 | 630 | 20 |
| Bedrijf code |
Vacuümstroomonderbreker met mechanisme | Beoordeeld spanning |
Beoordeeld huidig |
Geschat Kortstondig bestand tegen stroom |
Wat is een vacuümstroomonderbreker?
Een vacuümstroomonderbreker is een belangrijk onderdeel van middenspanningsschakelaars en is ontworpen om elektrische stroom veilig te onderbreken door de boog te doven in een hoogvacuümomgeving.
Hoe het werkt:Wanneer er een fout optreedt, zoals kortsluiting, worden de contacten in de afgedichte vacuümonderbreker gescheiden. In de vacuümomgeving ontbreken gasmoleculen om de boog in stand te houden, waardoor deze vrijwel onmiddellijk dooft.
Voordelen:
Hoge betrouwbaarheid en lange levensduur
Minimale onderhoudsvereisten
Uitstekend breekvermogen voor foutstromen
Milieuvriendelijk:In tegenstelling tot traditionele SF₆-stroomonderbrekers gebruiken VCB's geen zwavelhexafluoride, een krachtig broeikasgas, waardoor ze een duurzame keuze zijn voor moderne schakelapparatuur.
Sollicitatie:VCB's worden veel gebruikt in luchtgeïsoleerde en gasgeïsoleerde schakelapparatuur voor middenspanningsstroomdistributie, waaronder industriële installaties, onderstations, metrosystemen en projecten voor hernieuwbare energie.
Wat is een lastscheider?
Een lastscheider is een kerncomponent die wordt gebruikt om een veilige, zichtbare isolatie van een circuit in middenspanningsschakelaars te bieden.
Primaire functies:
Draag en maak/breek nominale belastingsstromen onder normale omstandigheden
Voer kortsluitstromen gedurende een bepaalde duur onder foutomstandigheden
Integratie met VCB:In combinatie met een vacuümstroomonderbreker isoleert de scheider fysiek een deel van het circuit nadat de VCB de stroom heeft onderbroken, waardoor een veilige isolatieopening voor onderhoudswerkzaamheden wordt gegarandeerd.
Veelzijdigheid:De lastscheider is verkrijgbaar voor luchtgeïsoleerde en gasgeïsoleerde schakelapparatuur en is essentieel voor een veilige werking, segmentatie en flexibiliteit van het elektriciteitsnet.
Voordelen:Verbetert de operationele veiligheid, maakt onderhoud mogelijk zonder het hele systeem spanningsloos te maken en ondersteunt een milieuvriendelijk ontwerp van schakelapparatuur.
Toepassingen
33KV vacuümstroomonderbreker met scheidingsschakelaar wordt veel gebruikt in verschillende industrieën:
| Sollicitatie | Beschrijving |
| Energieopwekking en onderstations | Beschermt generatoren, transformatoren en distributielijnen |
| Industriële faciliteiten | Beveiligt motoren en productielijnen |
| Commerciële infrastructuur | Beschermt schakelapparatuur in ziekenhuizen, datacenters, kantoorcomplexen |
| Hernieuwbare energie | Beveiliging van schakelapparatuur in wind- en zonneparken |
| Elektrificatie van de spoorwegen | Zorgt voor een veilige tractiestroomvoorziening |
Technische parameters
| SN | Inhoud | Eenheid | Technisch Pormeter |
| 1 | Weerstand hoofdcircuit | uΩ | ≤60 |
| 2 | Over reizen | mm | 2-3 |
| 3 | Ruimte tussen open contacten | mm | 11-12 |
| 4 | Contactbounceduur bij sluitingsoperatie | mevrouw | ≤2 |
| 5 | Gemiddelde openingssnelheid | mevrouw | 1-1,6 |
| 6 | Gemiddelde sluitsnelheid | mevrouw | 0,6-1,1 |
| 7 | Uit gelijktijdigheid van contactopening | mevrouw | ≤2 |
| 8 | Buiten de gelijktijdigheid van het sluiten van contacten | mevrouw | ≤2 |

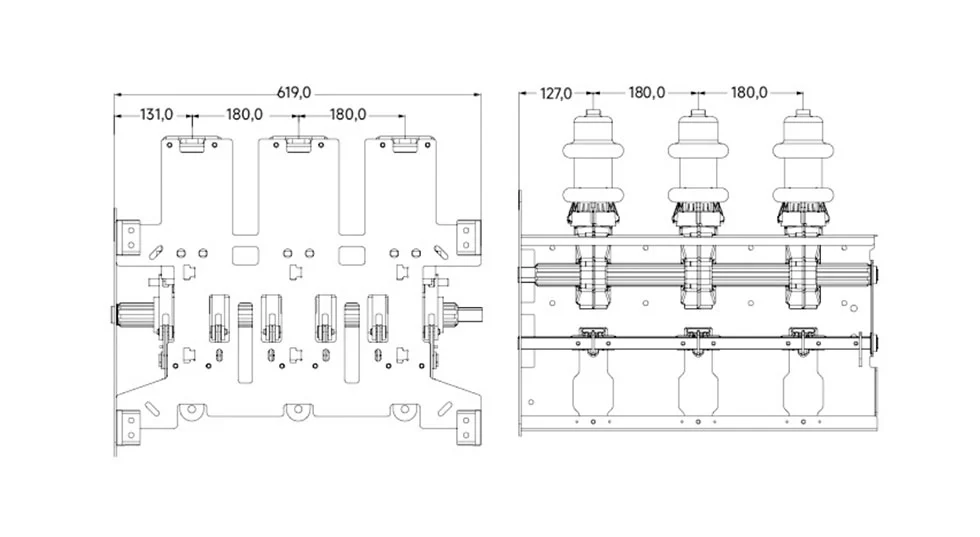

Uiterlijk en dimensie
Veelgestelde vragen
Vraag 1: Waarom is de vacuümstroomonderbreker milieuvriendelijker dan de traditionele gewone onderbrekers?
Het belangrijkste voordeel voor de milieuvriendelijkheid van vacuümstroomonderbrekers is hun boogdovende medium. De vacuümstroomonderbrekers werken met een hoog vacuüm, waardoor elk risico op SF₆-emissies wordt geëlimineerd, maar de gewone onderbrekers gebruiken SF₆-gas, een stof met een extreem hoog aardopwarmingsvermogen.
Vraag 2: Welk apparaat werkt bij een geïntegreerde eenheid als eerste tijdens een uitschakeling?
A: De vacuümstroomonderbreker treedt altijd als eerste in werking om de stroom veilig te onderbreken, zowel onder belasting als onder foutomstandigheden. Pas nadat de VCB het circuit heeft geopend, mag de lastscheider worden bediend om zichtbare fysieke isolatie te bieden.
Vraag 3: Kan een lastscheider een foutstroom onderbreken?
A: Nee. Een lastscheider is niet ontworpen om foutstromen te onderbreken. Zijn rol is om isolatie te bieden op een spanningsloos circuit. Foutonderbreking moet altijd worden uitgevoerd door de speciale stroomonderbreker.
Vraag 4: Wat zijn de belangrijkste voordelen van het gebruik van een VCB bij frequente schakeltoepassingen?
A: De vacuümstroomonderbrekers hebben een uitstekende elektrische en mechanische levensduur. Hun vacuümboogonderbreking veroorzaakt minimale contacterosie, waardoor ze frequente schakeloperaties kunnen uitvoeren – gebruikelijk bij industriële schakelingen of condensatorschakelingen – met hoge betrouwbaarheid en minimaal onderhoud.
Vraag 5: Wat is het verschil tussen de luchtgeïsoleerde en de gasgeïsoleerde scheiders?
A: De luchtgeïsoleerde scheiders gebruiken lucht als isolatiemedium en zijn gebruikelijk voor verschillende milieuvriendelijke middenspanningsschakelaars en ringhoofdunits voor binnenshuis. Gasgeïsoleerde scheiders gebruiken meestal een gas zoals SF₆ als isolatiemedium, gemonteerd in een afgesloten kamer, hun formaat is zeer compact.
Vraag 6: Hoe werkt de vacuümonderbreker in een VCB?
A: Wanneer de contacten scheiden, ontstaat er een boog uit geïoniseerde metaaldamp. In het vacuüm condenseert deze damp snel terug op de contactoppervlakken omdat er geen gasmoleculen zijn die de boog in stand houden. Dit leidt tot een extreem snelle booguitdoving, meestal binnen de eerste huidige nuldoorgang.
Vraag 7: Zijn deze gecombineerde oplossingen geschikt voor smart grid-toepassingen?
EEN: Absoluut. Moderne VCB's en motoraangedreven scheiders kunnen worden uitgerust met sensoren en intelligente elektronische apparaten.
Deze elektronische apparaten kunnen op afstand worden bediend, kunnen worden gecontroleerd en naadloos worden geïntegreerd in geautomatiseerde smart grid-systemen. Deze functies kunnen de stabiliteit en het beheer van het elektriciteitsnet verbeteren.
V8: Welke belangrijke specificaties moet ik controleren als ik voor een project een 33kV-vacuümstroomonderbreker met scheidingsschakelaar selecteer?
A: Kritische parameters zijn onder meer de spannings- en stroomwaarden van het systeem, het kortsluitonderbrekingsvermogen van de VCB, het mechanische uithoudingsvermogen (aantal bewerkingen) van beide apparaten, het type bedieningsmechanisme (veer, motor) en het vereiste isolatiemedium (lucht of gas) waarmee de scheider kan voldoen aan milieu- en ruimtevaartdoelstellingen.

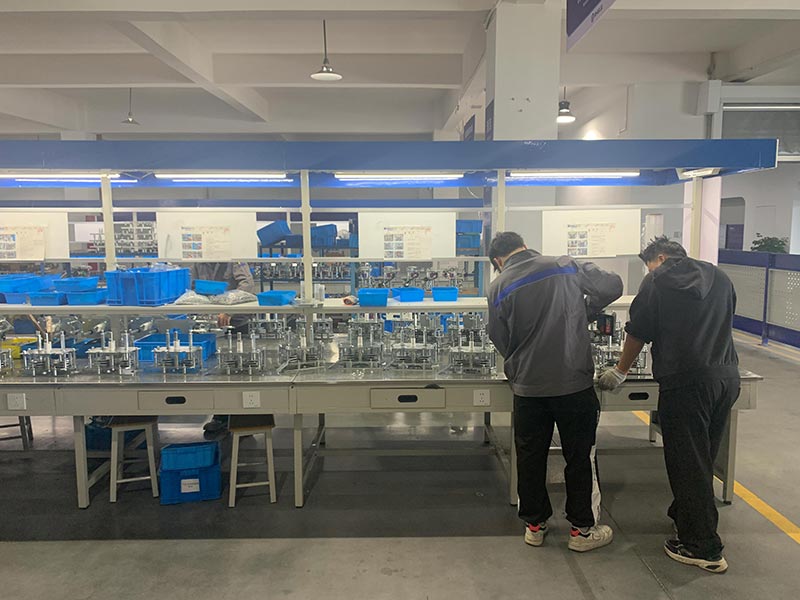

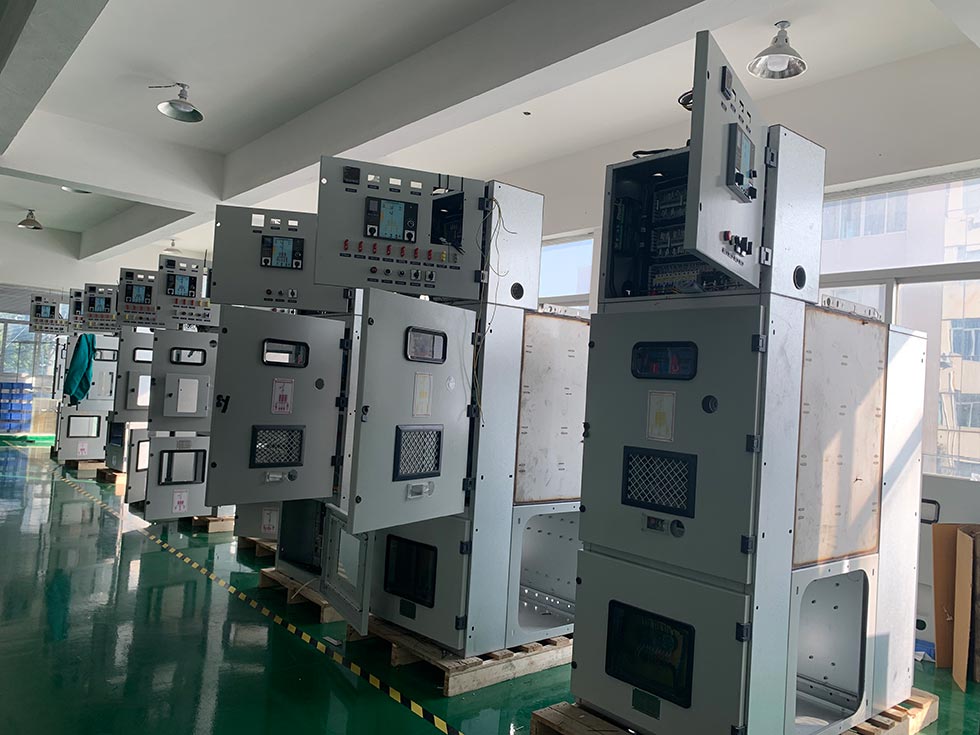

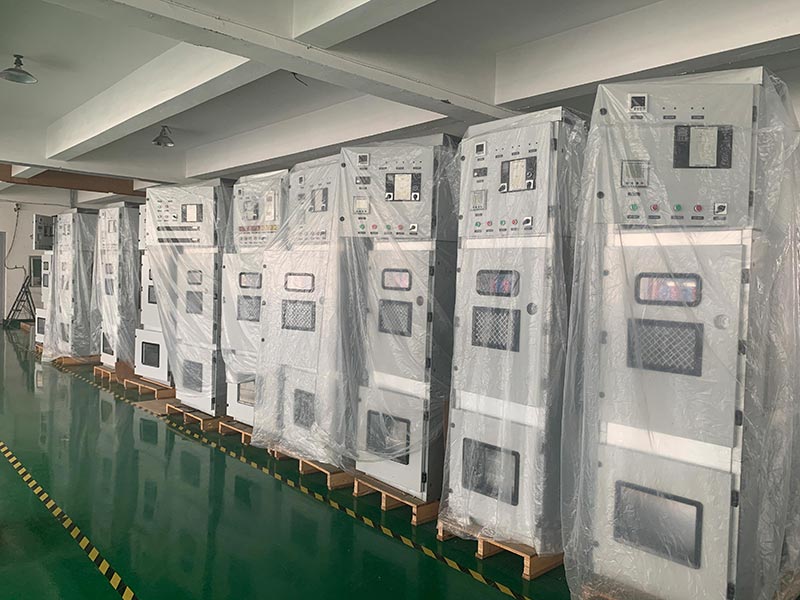

Productie workshop

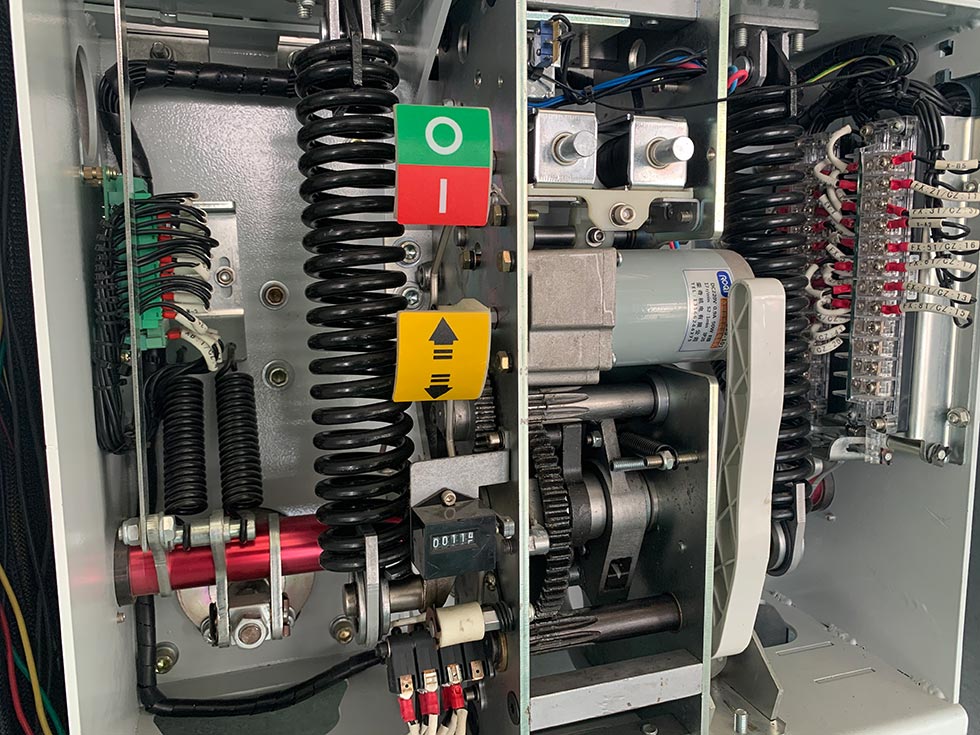

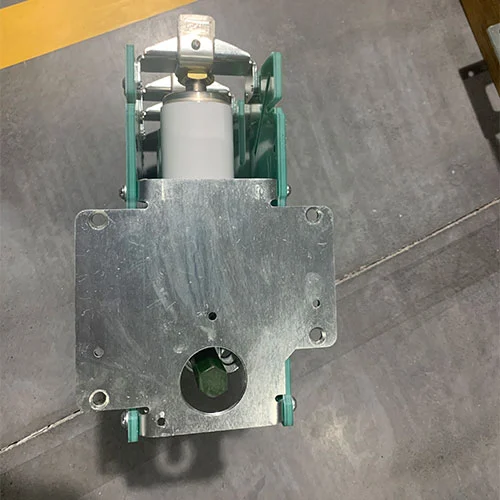

Producten tonen
